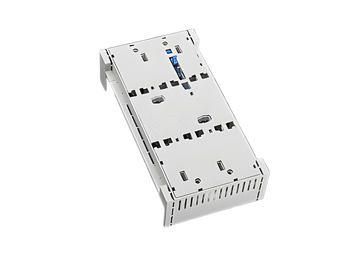

На фотографии может быть изображена аналогичная статья.
Арт.: 33198000
QUADRON®60Classic
Выключатель-разъединитель с предохранителями NH типоразмер 00, 160 A, шинный монтаж
Рамная клемма
connection top or bottom
для шин 12, 15, 20, 25, 30 x 5, 10 и профильные шины
c CrossLink®Technology
Система
60Classic
Преимущества продукта
CrossLink® adapter technology
Fast and safe conversion of the connection for top or bottom; the parts under voltage remain shock protected
Simple and safe clicking into place and making contact
Safe connection through shock protection split into two
If flat busbars are used the device can be mounted covering the busbar support
| Группа продуктов | 09 |
| Подгруппа | 24 |
| Кол-во | 1 |
| EAN | 4021267331986 |
| ECLASS 6.1 | 27142108 |
| ECLASS 7.1 | 27142108 |
| ETIM 4.0 | EC001040 |
| ETIM 5.0 | EC001040 |
Стандарты
IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only
UL 4248-1
Сертификация
IEC (CB) , UL , VDE , CCC , DNV GL
for UL feeder circuits >250V
номер типа: QCB-NH00
| для предохранителей размера: | NH 000, NH 00 |
| предохранители в соответствии со стандартом: | IEC / HD 60269-2 |
| допустимая мощность рассеивания плавкой вставки: | 12 W |
| requirements for contact parts: |
Fuse links with silver-plated contact pieces recommended. For fuse links with nickel-plated contact pieces, a reduction factor of 0.8 is to be observed. |
| Подробности IEC | |
| Стандарты | |
|
IEC 60947-1:2020 IEC 60947-3:2020 AC ratings only |
| Электрические данные IEC | |
| Номинальный ток (IEC): | 160 A |
| номинальное напряжение (IEC) AC: | 690 В |
| номинальное напряжение (IEC) DC: | 440 В |
| номинальное напряжение изоляции U i AC: | 800 В |
| номинальное напряжение изоляции U i DC: | 500 В |
| номинальное импульсное напряжение U imp : | 6 kV |
| Катагория применения AC: | AC-21B (690 V) AC-22B (500 V) |
| cond. short-circuit current with fuses (AC): | 50 kA / 690 V |
| 80 kA / 500 V (160 A) | |
| одобрено с плавкими вставками рабочего класса: | gG |
power dissipation of the article:
The power dissipation at a typical load of 80 % results to 11,3 Вт.
(The power dissipation at full load would be 17,7 Вт.)
| Дополнительные данные IEC | |
|
Следующие значения были проверены в ходе испытаний при определенных условиях. Для конкретного проектирования установки необходимо получить у компании Wöhner соответствующие условия. |
| макс. напряжение IEC DC: | 800 В |
| further utilisation category AC (IEC 60947-3): | AC-20B (1000 V) at pollution degree 2 visible information required if used at more than 690V AC: do not switch under load |
| further utilisation category DC (IEC 60947-3): | 2 contacts (L1,L3) in line
|
| A fuse-combination unit acc. to IEC 60947-3 can only be operated at a higher voltage than its rated voltage, if it is used as a fuse-disconnector without breaking capacity, up to its max. rated insulation voltage and labelled as such. |
| When several devices are used side-by-side in continuous operation, the rated load factor specified in IEC / EN 61439-1, Table 1, must be observed. | |
| System component: degree of protection IP30 at front as per DIN EN 60529, degree of protection near terminal depends on installation adapter module: front side degree of protection IP20 as per DIN EN 60529 (finger-safe) |
| Подробности UL | |
| Стандарты | |
| UL 4248-1 |
| for UL feeder circuits >250V |
| Электрические данные UL | |
| номинальный ток (UL): | 160 A |
| номинальное напряжение (UL) AC: | 600 В |
| номинальная частота (UL): | 50 / 60 Hz |
| SCCR: | 100 кА |
| Механические данные | |
| Ш x В x Г: | 106 x 200 x 97 |
| Вес: | 100,0 kg/100 |
| Полюсность: | 3-пол. |
| для шин: | 12, 15, 20, 25, 30 x 5, 10 и профильные шины |
| фронтальная степень защиты: | IP30 |
Busbar connector: externally tensioned contacting, convenient click mechanism, simple conversion of the combination bases from 5 to 10mm-thick busbars
| Особенности клеммной техники | |
| cage clamp connection | |
| screw drive: | S4 |
| wire stripping: | 20 мм |
| min. cross-section: | 1,5 мм² |
| max. cross-section: | 70 мм² |
| re: | 1.5 - 10 mm² |
| rm: | 16 - 70 mm² |
| f: | 1.5 - 70 mm² |
| f + AE: | 1.5 - 70 mm² |
| (f + AE may not fit with max. cross-section) | |
| Клеммное окно: | 12x9 |
| Md min.: | 5,0 Nm |
| Md max.: | 6,0 Nm |
| Not suitable for aluminium cables ! | |
| min. cross-section UL: | AWG 12 |
| max. cross-section UL: | AWG 2/0 |
| крутящий момент (UL): | 44-53 lb-in |
|
2x 10 mm², 2x 16 mm² and 2x 25 mm² flexible with wire-end ferrules, identical cables placed side by side, crimping square |
|
| Not suitable for aluminium cables ! | |
|
based on the AC and DC switching capacities and considering the overload conditions as given in the above mentioned standards the following distances to earthed metal parts have to be respected: |
|
| необходимое расстояние сверху: | 100 мм |
| необходимое расстояние по бокам: | 50 мм |
| A fuse-combination unit acc. to IEC 60947-3 can only be operated at a higher voltage than its rated voltage, if it is used as a fuse-disconnector without breaking capacity, up to its max. rated insulation voltage and labelled as such. | |
| допустимая мощность рассеивания плавкой вставки: | 12 W |
| requirements for contact parts: |
Fuse links with silver-plated contact pieces recommended. For fuse links with nickel-plated contact pieces, a reduction factor of 0.8 is to be observed. |
| for UL feeder circuits >250V | |
