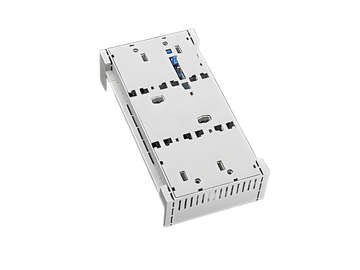

La imagen puede mostrar un producto similar.
Part No.: 33198000
QUADRON®60Classic
seccionador NH, talla 00, 160 A, montaje sobre barras, conexión superior / inferior
borne-brida
Conexión cables por arriba o por abajo
para barras 12, 15, 20, 25, 30 x 5, 10 y barras perfiladas
con CrossLink®Technology
sistema
60Classic
ventajas del producto
CrossLink® adapter technology
Fast and safe conversion of the connection for top or bottom; the parts under voltage remain shock protected
Simple and safe clicking into place and making contact
Safe connection through shock protection split into two
If flat busbars are used the device can be mounted covering the busbar support
| grupo de producto | 09 |
| subgrupo | 24 |
| embalaje | 1 |
| EAN | 4021267331986 |
| ECLASS 6.1 | 27142108 |
| ECLASS 7.1 | 27142108 |
| ETIM 4.0 | EC001040 |
| ETIM 5.0 | EC001040 |
Normas
IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only
UL 4248-1
homologaciónes
IEC (CB) , UL , VDE , CCC , DNV GL
for UL feeder circuits >250V
tipo: QCB-NH00
| para fusibles de tamaño: | NH 000, NH 00 |
| fusibles según norma: | IEC / HD 60269-2 |
| potencia disipada del fusible permitida: | 12 W |
| requirements for contact parts: |
Fuse links with silver-plated contact pieces recommended. For fuse links with nickel-plated contact pieces, a reduction factor of 0.8 is to be observed. |
| datos IEC | |
| Normas | |
|
IEC 60947-1:2020 IEC 60947-3:2020 AC ratings only |
| datos electricos IEC | |
| intensidad de corriente nominal (IEC): | 160 A |
| tensión nominal (IEC) AC: | 690 V |
| tensión nominal (IEC) DC: | 440 V |
| tensión nominal de aislamiento Ui AC: | 800 V |
| tensión nominal de aislamiento Ui DC: | 500 V |
| tensión de pico Uimp: | 6 kV |
| Utilisation category AC (IEC 60947-3) : | AC-21B (690 V) AC-22B (500 V) |
| corriente de cortocircuito condicional con fusibles (AC): | 50 kA / 690 V |
| 80 kA / 500 V (160 A) | |
| aprobado con fusibles de característica: | gG |
disipación de potencia del articulo:
The power dissipation at a typical load of 80 % results to 11,3 W.
(The power dissipation at full load would be 17,7 W.)
| datos adicionales IEC | |
|
Los siguientes valores han sido verificados con los test bajo ciertas condiciones. Por favor, pregunte a Wöhner por estas condiciones antes de diseñar su cuadro. |
| tensión máxima (IEC) DC: | 800 V |
| further utilisation category AC (IEC 60947-3): | AC-20B (1000 V) at pollution degree 2 visible information required if used at more than 690V AC: do not switch under load |
| further utilisation category DC (IEC 60947-3): | 2 contacts (L1,L3) in line
|
| Seccionadores de fusibles y bases seccionables según IEC 30947-3 solo se podrán usar con una mayor tensión a la nominal , hasta el valor de aislamiento, si son sados como simples bases portafusibles (sin función de seccionamiento), y si viene indicado bien visible sobre el mismo producto. |
| When several devices are used side-by-side in continuous operation, the rated load factor specified in IEC / EN 61439-1, Table 1, must be observed. | |
| System component: degree of protection IP30 at front as per DIN EN 60529, degree of protection near terminal depends on installation adapter module: front side degree of protection IP20 as per DIN EN 60529 (finger-safe) |
| datos UL | |
| Normas | |
| UL 4248-1 |
| for UL feeder circuits >250V |
| datos electricos UL | |
| intensidad de corriente nominal (UL): | 160 A |
| tensión nominal (UL) AC: | 600 V |
| frecuencia nominal (UL): | 50 / 60 Hz |
| SCCR: | 100 kA |
| datos mecánicos | |
| An x A x P: | 106 x 200 x 97 |
| peso: | 100,0 kg/100 |
| Polaridad: | 3 polos |
| para barras: | 12, 15, 20, 25, 30 x 5, 10 y barras perfiladas |
| grado de protección frontal: | IP30 |
Busbar connector: externally tensioned contacting, convenient click mechanism, simple conversion of the combination bases from 5 to 10mm-thick busbars
| puntos de apriete | |
| cage clamp connection | |
| screw drive: | S4 |
| wire stripping: | 20 mm |
| min. cross-section: | 1,5 mm² |
| max. cross-section: | 70 mm² |
| re: | 1.5 - 10 mm² |
| rm: | 16 - 70 mm² |
| f: | 1.5 - 70 mm² |
| f + AE: | 1.5 - 70 mm² |
| (f + AE may not fit with max. cross-section) | |
| Espacio de apriete: | 12x9 |
| Md min.: | 5,0 Nm |
| Md max.: | 6,0 Nm |
| Not suitable for aluminium cables ! | |
| min. cross-section UL: | AWG 12 |
| max. cross-section UL: | AWG 2/0 |
| torque (UL): | 44-53 lb-in |
|
2x 10 mm², 2x 16 mm² and 2x 25 mm² flexible with wire-end ferrules, identical cables placed side by side, crimping square |
|
| Not suitable for aluminium cables ! | |
|
Basado en la capacidad de conmutación en AC y DC y considerando las condiciones de sobrecarga dadas por las normas arriba mencionadas, se han de respetar las siguientes distancias a las partes metálicas puestas a tierra: |
|
| se requiere espacio libre por arriba: | 100 mm |
| se requiere espacio libre a los lados: | 50 mm |
| Seccionadores de fusibles y bases seccionables según IEC 30947-3 solo se podrán usar con una mayor tensión a la nominal , hasta el valor de aislamiento, si son sados como simples bases portafusibles (sin función de seccionamiento), y si viene indicado bien visible sobre el mismo producto. | |
| potencia disipada del fusible permitida: | 12 W |
| requirements for contact parts: |
Fuse links with silver-plated contact pieces recommended. For fuse links with nickel-plated contact pieces, a reduction factor of 0.8 is to be observed. |
| for UL feeder circuits >250V | |
