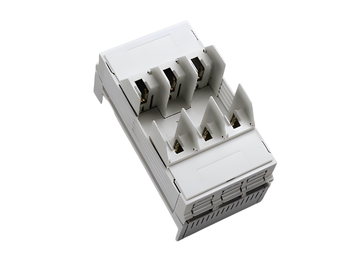

备件母线转接器 160 A (32594)

The picture may show a similar product.

说明

订货号 32594000

CrossLink^®60Classic

备件母线转接器 160 A

母线转接器，底座采用

带 CrossLink® 接口

系统

60Classic

产品优势

Spare slot mounting, busbar cover
Simple and safe clicking into place and making contact
Busbar supports can be mounted above each other for flat busbars

产品组	05
分组	58

包装件数	2
EAN	4021267325947

ECLASS 6.1	27370304
ECLASS 7.1	27370304
ETIM 4.0	EC001531
ETIM 5.0	EC001531

认证

标准

IEC 61439-1:2020

CCC 认证: 无需强制认证

产品信息

Details IEC
标准
IEC 61439-1:2020

Electrical data IEC
额定电流（IEC）:	160 A
额定电压（IEC）AC:	690 V

额定电压（IEC） DC:

440 V

rated isolation voltage U_i AC:	800 V
额定冲击耐受电压 U_imp:	6 kV

rated short-time withstand current I_cw (1.0 s) max.:

4.5 kA

功率输出:

The power dissipation at a typical load of 80 % results to 7.6 W.

(The power dissipation at full load would be 11.9 W.)

Supplementary data IEC
下述参数已经在特定条件下通过测试得到验证。开始设计之前，请联系维纳尔咨询这些条件。

最大电压 IEC AC:	725 V
最大电压 IEC DC:	462 V

机械数值
宽 x 高 x 厚:	106 x 200 x 17
重量:	36.5 kg/100
极数:	3线

Application notes

There must be a clearance of at least 10 mm above the article to remove it from the busbar system.
