Value Added Services

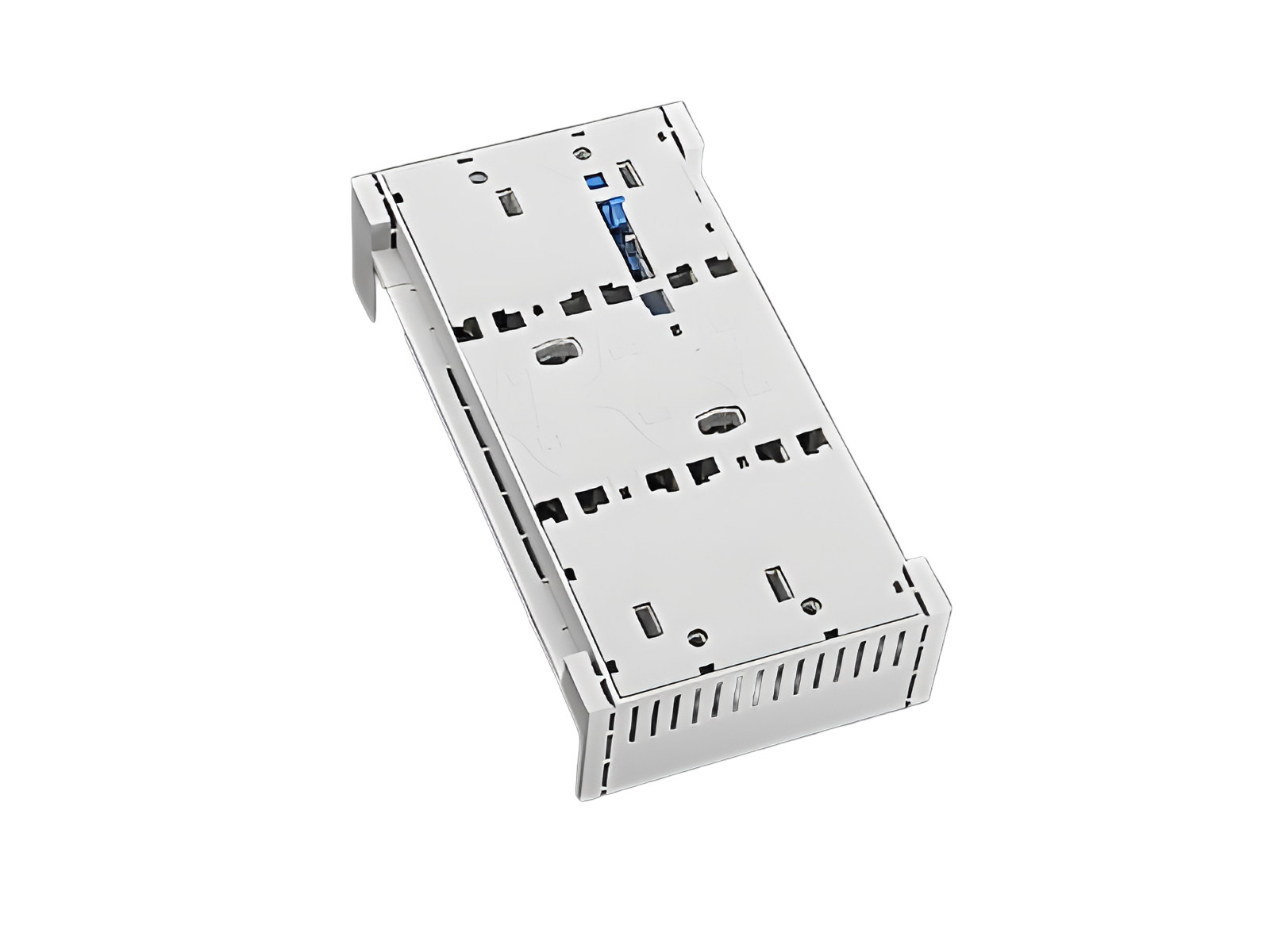

adaptateur 160 A de remplacement pour jeu de barres (32594)

The picture may show a similar product.

Description

Référence 32594000

CrossLink^®60Classic

adaptateur 160 A de remplacement pour jeu de barres

base pour adaptateur pour jeu de barres

avec interface CrossLink®

Système

60Classic

Avantages produit

Spare slot mounting, busbar cover
Simple and safe clicking into place and making contact
Busbar supports can be mounted above each other for flat busbars

Groupe de produits	05
Sous-groupe	58

Dimensions de l'emballage	2
EAN	4021267325947

ECLASS 6.1	27370304
ECLASS 7.1	27370304
ETIM 4.0	EC001531
ETIM 5.0	EC001531

Homologations

Normes

IEC 61439-1:2020

Homologation CCC: no certification required

Données techniques

Details IEC
Normes
IEC 61439-1:2020

Electrical data IEC
Courant assigné (IEC):	160 A
Tension assignée (IEC) CA:	690 V

Tension assignée (IEC) CC:

440 V

rated isolation voltage U_i AC:	800 V
Tension assignée de tenue aux chocs Uimp:	6 kV

rated short-time withstand current I_cw (1.0 s) max.:

4.5 kA

power dissipation of the article:

The power dissipation at a typical load of 80 % results to 7,6 W.

(The power dissipation at full load would be 11,9 W.)

Supplementary data IEC
Les valeurs suivantes ont été vérifiées par des tests sous certaines conditions. Veuillez demander ces conditions à Wöhner avant de concevoir votre armoire.

Tension maximale IEC CA:	725 V
Tension maximale IEC CC:	462 V

Charactéristiques mécaniques
L x H x P:	106 x 200 x 17
Poids:	36,5 kg/100
Pôles:	3 pôles

Application notes

There must be a clearance of at least 10 mm above the article to remove it from the busbar system.

Links

Article master data, overviews and prices

Calcul de la plus-value métal

3D and 2D data in a wide range of formats

Documentation

| Informations techniques générales

| Data packet EPlan (*.edz)

| Dessin d’encmbrement

| Déclaration de conformité UE

| Descriptif produit (Pdf)

| Donnée pour la vérification de la conformité à l’IEC/EN 61439-1

| Texte complet pour spécification format (*.rtf)

| Texte standard pour spécification format (*.rtf)

Usage

03199000
QUADRON^®60Classic
embase de fusible NH 160 A
borne à cage
taille 00 / 3P
raccordement par le haut ou par le bas
pour jeux de barres: 12, 15, 20, 25, 30 x 5, 10 et barres profilées
Plus

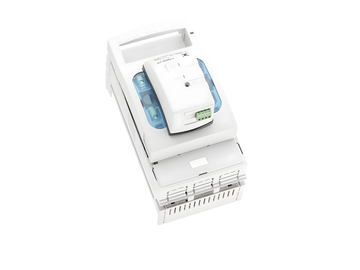

33394000
QUADRON^®60Classic
sectionneur à fusible NH taille 00, 160 A, monté sur rail, raccordement par le haut / par le bas
vis M8
with electronic fuse monitoring
raccordement par le haut ou par le bas
pour jeux de barres: 12, 15, 20, 25, 30 x 5, 10 et barres profilées
Plus

33398000
QUADRON^®60Classic
sectionneur à fusible NH taille 00, 160 A, monté sur rail, raccordement par le haut / par le bas
vis M8
raccordement par le haut ou par le bas
pour jeux de barres: 12, 15, 20, 25, 30 x 5, 10 et barres profilées
Plus

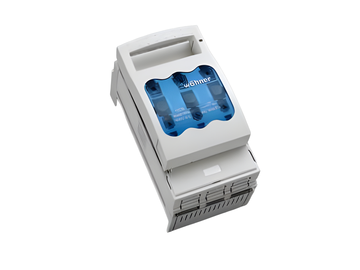

33198000
QUADRON^®60Classic
sectionneur à fusible NH taille 00, 160 A, monté sur rail, raccordement par le haut / par le bas
borne à cage
raccordement par le haut ou par le bas
pour jeux de barres: 12, 15, 20, 25, 30 x 5, 10 et barres profilées
Plus

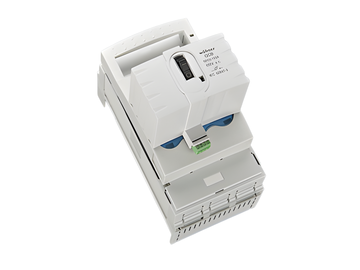

33206000
QUADRON^®60Classic
sectionneur à fusible NH taille 00, 160 A, monté sur rail, raccordement par le haut / par le bas
borne à cage
with electromechanical fuse monitoring
raccordement par le haut ou par le bas
pour jeux de barres: 12, 15, 20, 25, 30 x 5, 10 et barres profilées
Plus

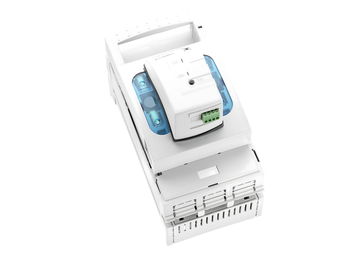

33324000
QUADRON^®60Classic
sectionneur à fusible NH taille 00, 160 A, monté sur rail, raccordement par le haut / par le bas
borne à cage
with electronic fuse monitoring
raccordement par le haut ou par le bas
pour jeux de barres: 12, 15, 20, 25, 30 x 5, 10 et barres profilées
Plus

https://pim.woehner.de/FR/INT/1000047264

Trouver votre contact

to the contact site

Wöhner GmbH & Co. KG
Elektrotechnische Systeme
Mönchrödener Str. 10
96472 Rödental

Order hotline (Germany)
+49 9563 751 161
order@woehner.de

Technical hotline (Germany)
+49 9563 751 260
support@woehner.com

Newsletter
Legal Notice
Politique de confidentialité

Czech Chinese English Français Español Deutsch Italiano Russian

Deutschland France Switzerland International
