The picture may show a similar product.
订货号 03293 000
QUADRON Panel
NH 熔断器底座，600 A，固定式，适用于光伏
进线螺钉连接端子 M10,出线连接至母线 2x 40 x 10，
尺寸 2XL / 3L, 单极，带防触摸保护
for mounting plate
系统
Panel
产品优势
适用于1个或2个40x10mm内置母线.
通过连接盖罩实现母线的完全防触摸保护
防触摸保护分为两部分
| 产品组 | 10 |
分组 |
13 |
| 包装件数 | 3 |
| EAN | 4021267032937 |
| ECLASS 14.0 | 27142106 |
| ETIM 5.0 | EC000067 |
| ETIM 5.0 | EC000067 |
| ETIM 10.0 | EC000067 |
标准
IEC 60269-1:2006 + A1:2009 + A2:2014
IEC 60269-2:2013 + A1:2016
型号: PVH-NH2XL/3L
| fuse links acc. to standard: | IEC / EN 60269-6 |
| 所使用熔断器的允许损耗功率: | 100 W |
| Details IEC | |
| 标准 | |
|
IEC 60269-1:2006 + A1:2009 + A2:2014 IEC 60269-2:2013 + A1:2016 |
| Electrical data IEC | |
| 端部供电（IEC）: | 600 A |
| 额定电压（IEC）AC: | 1000 V |
| 额定电压 （IEC） DC: | 1500 V |
| 额定冲击耐受电压 Uimp: | 6 kV |
| 带熔断器时的分断能力: | 50 kA |
功率输出:
The power dissipation at a typical load of 80 % results to 8.8 W.
(The power dissipation at full load would be 13.8 W.)
| Supplementary data IEC | |
|
下述参数已经在特定条件下通过测试得到验证。开始设计之前，请联系维纳尔咨询这些条件。 |
| 最大允许工作温度 | 55°C |
| 在实际的组合应用中, 必须根据电流负荷能力, 将熔断器额定电流的降容系数定为0.6。 | |
| 适用于熔断器 符合IEC 60269-6 |
| Electrical data UL | |
| 额定电流 (UL): | 600 A |
| 额定电压 (UL) DC: | 1500 V |
| for wires UL: | Cu 90°C |
| 电气数值 | |
| SCCR: | 15 kA |
| 机械数值 | |

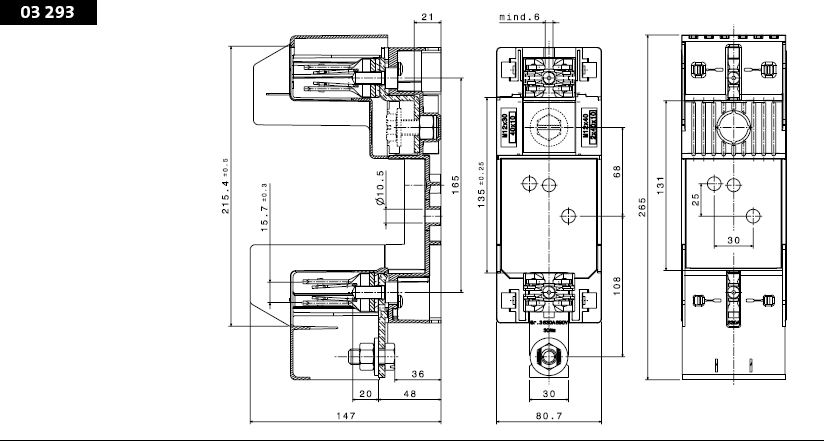

| 宽 x 高 x 厚: | 81 x 265 x 147 |
| 重量: | 110.0 kg/100 |
| 极数: | 1 极 |
| Mounting: | for mounting plate |
| 连接端 | |
| Not suitable for aluminium cables ! | |
| for wires UL: | Cu 90°C |
| 原材料性能 | |
| halogen-free: | Yes |
| Not suitable for aluminium cables ! | |
| 产品的绝缘性能与安装条件有关。 | |
| 所使用熔断器的允许损耗功率: | 100 W |
