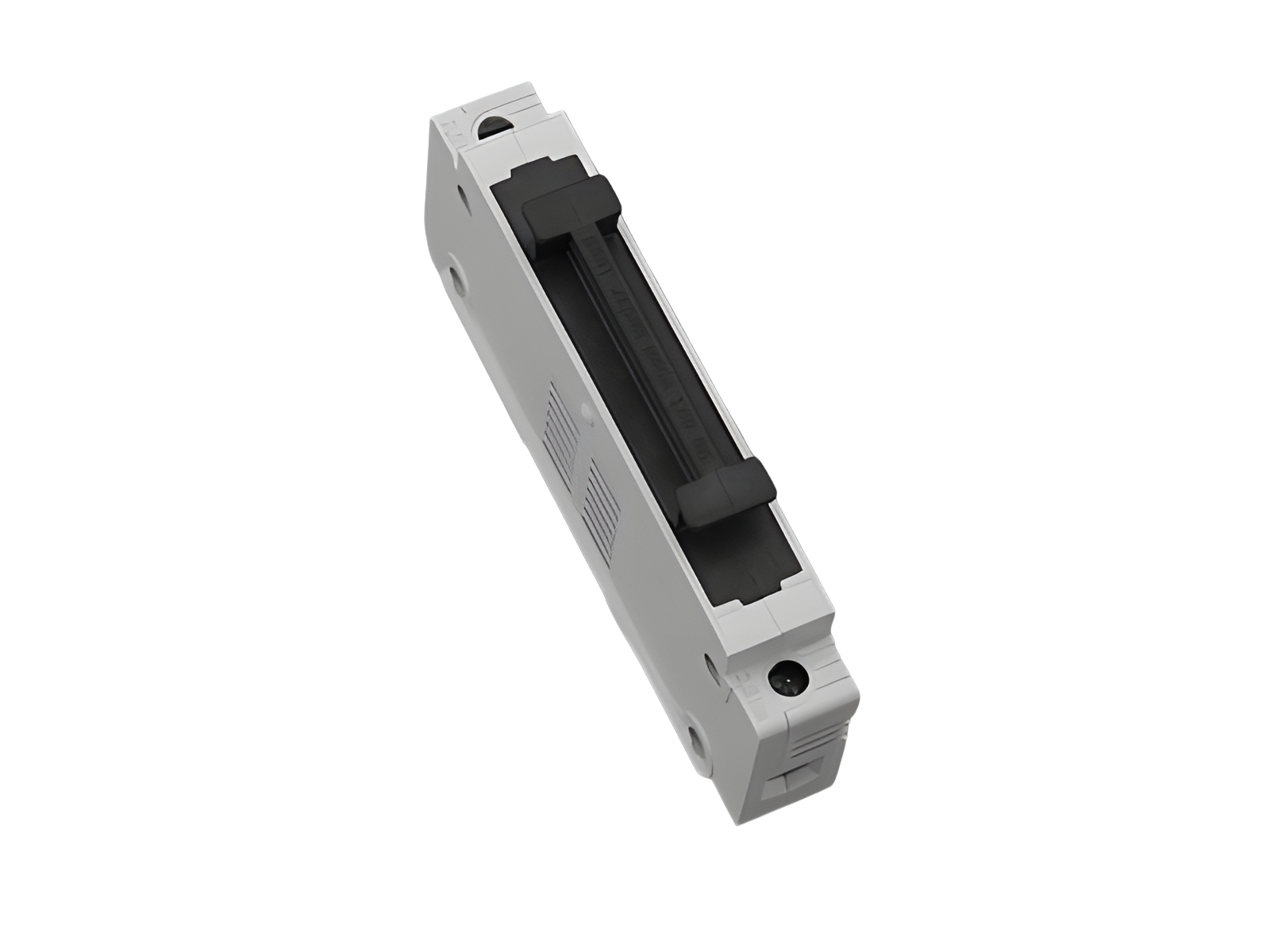

Держатель цилиндрических предохранителей (31555)

На фотографии может быть изображена аналогичная статья.

Описание

Арт.: 31555 000

SECUR®Panel

Держатель цилиндрических предохранителей

Size 10x85

10 x 85 / 1P

32 A, 1500 V DC

for mounting rail

Система

Panel

Преимущества продукта

easy replacement of the fuse-link
front degree of protection IP20 always guaranteed

Группа продуктов 17
Подгруппа 18
Кол-во 5
EAN 4021267315559
ECLASS 6.1 27142190
ECLASS 7.1 27142190
ETIM 4.0 EC002705
ETIM 5.0 EC002705

Сертификация

Стандарты

IEC 60269-1:2006 + A1:2009 + A2:2014
IEC 60269-2:2013 + A1:2016

UL 4248-1

UL 4248-19

Сертификация

UL

номер типа: AES10x85

UL file: E342576, UL category (for USA): IZMR https://www.ul.com

Технические данные

для предохранителей размера: 10x85
предохранители в соответствии со стандартом: IEC / EN 60269-6
допустимая мощность рассеивания плавкой вставки: 6 W
Подробности IEC
Стандарты
IEC 60269-1:2006 + A1:2009 + A2:2014
IEC 60269-2:2013 + A1:2016
Электрические данные IEC
Номинальный ток (IEC): 32 A
номинальное напряжение (IEC) AC: 1000 В
номинальное напряжение (IEC) DC: 1500 В
номинальное импульсное напряжение U imp : 8 kV

power dissipation of the article:

The power dissipation at a typical load of 80 % results to 0,2 Вт.

(The power dissipation at full load would be 0,3 Вт.)

Дополнительные данные IEC

Следующие значения были проверены в ходе испытаний при определенных условиях. Для конкретного проектирования установки необходимо получить у компании Wöhner соответствующие условия.
for fuse links 10x85 or 14x85 as per IEC 60269-2, -4, -6
with permitted rated power dissipations up to max. 6.0W
Подробности UL
Стандарты
UL 4248-1
UL 4248-19
Электрические данные UL
номинальный ток (UL): 30 A
номинальное напряжение (UL) DC: 1500 В
SCCR: 15 кА
Механические данные
Ш x В x Г: 22.5 x 130 x 65
Вес: 9,2 kg/100
Полюсность: 1-пол.
Mounting: for mounting rail
фронтальная степень защиты: IP20
Особенности клеммной техники
cage clamp connection
screw drive: PZ2
wire stripping: 11 мм
min. cross-section: 0,75 мм²
max. cross-section: 25 мм²
Md min.: 2,0 Nm
Md max.: 2,5 Nm
Not suitable for aluminium cables !


Box terminal

for applications acc. to IEC / EN :
1 wire:
Cu 0,75 - 25 mm²
2 wires (of same cross-section):
Cu 0,75 - 10 mm²
flexible cables, directly or with wire-end ferrule
(flexible cables of max. cross-section may not fit when using wire-end ferrule)
Md 2,0 - 2,5 Nm / 18 - 22 lb.in.

for applications acc. to UL  :
only stranded Cu cables acc. to UL 486E
1 wire:
AWG 18 - AWG 4
2 wires (of identical cross-section):
AWG 18 - AWG 6
Md 2,0 - 2,5 Nm / 18 - 22 lb.in.

Application notes

Not suitable for aluminium cables !
The insulation performance of the article depends on the installation conditions.

Min. permitted ambient temperature: -25°C (installation only at temperatures > -5°C)
Climate resistance as per IEC 61439-1, max. pollution degree 3
Please note when inserting the fuse-carrier (with or without fuse-link): insert the fuse-carrier quickly
допустимая мощность рассеивания плавкой вставки: 6 W

Ссылки

Article master data, overviews and prices

Текущие наценки на цветные металлы

3D and 2D data in a wide range of formats

CAD Daten WSCAD

Загрузки

| Основная техническая информация

| CAD model 3D PDF

| CAD model 3D STP

| CAD symbol 2D DXF

| Data packet EPlan (*.edz)

| Размерный эскиз

| декларация соответствия ЕС

| Описание продукта (PDF)

| Product data for design verfication according to IEC / EN 61439-1

| Text for specification - extended version (*.rtf)

| Text for specification - standard version (*.rtf)

Принадлежности

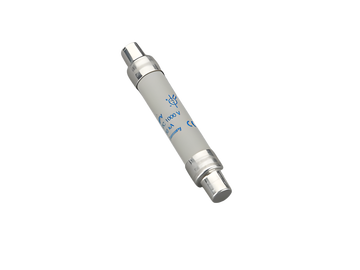

fuse links
