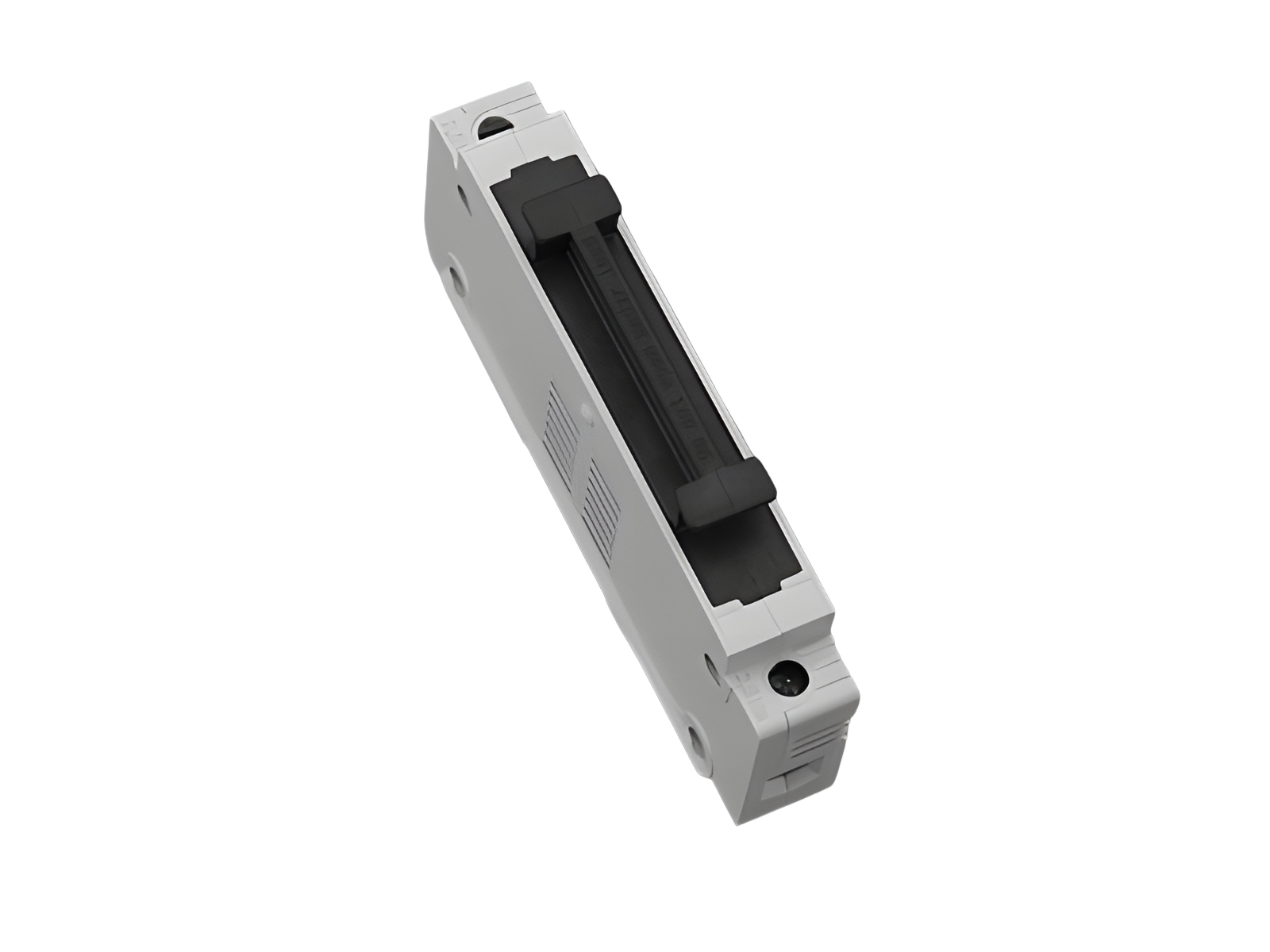

The picture may show a similar product.
订货号 31555 000
SECUR®Panel
圆柱形帽熔断器座
Size 10x85
10 x 85 / 1P
32 A, 1500 V DC
for mounting rail
系统
Panel
产品优势

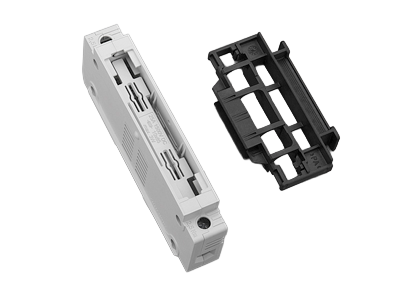

熔断器在全面的防触摸保护下可取出
| 产品组 | 17 |
分组 |
18 |
| 包装件数 | 5 |
| EAN | 4021267315559 |
| ECLASS 6.1 | 27142190 |
| ECLASS 7.1 | 27142190 |
| ETIM 4.0 | EC002705 |
| ETIM 5.0 | EC002705 |
标准
IEC 60269-1:2006 + A1:2009 + A2:2014
IEC 60269-2:2013 + A1:2016
UL 4248-1
UL 4248-19
认证许可
UL
型号: AES10x85
UL 文件: E342576, UL 类别 (适用美国) : IZMR https://www.ul.com
| for fuse links size: | 10x85 |
| fuse links acc. to standard: | IEC / EN 60269-6 |
| 所使用熔断器的允许损耗功率: | 6 W |
| Details IEC | |
| 标准 | |
|
IEC 60269-1:2006 + A1:2009 + A2:2014 IEC 60269-2:2013 + A1:2016 |
| Electrical data IEC | |
| 端部供电（IEC）: | 32 A |
| 额定电压（IEC）AC: | 1000 V |
| 额定电压 （IEC） DC: | 1500 V |
| 额定冲击耐受电压 Uimp: | 8 kV |
功率输出:
The power dissipation at a typical load of 80 % results to 0.2 W.
(The power dissipation at full load would be 0.3 W.)
| Supplementary data IEC | |
|
下述参数已经在特定条件下通过测试得到验证。开始设计之前，请联系维纳尔咨询这些条件。 |
| 适用于熔断器 10x85 和14x85 符合 IEC 60269-2, -4, -6 允许的额定损耗功率 最大6.0W |
| Details UL | |
| 标准 | |
|
UL 4248-1
UL 4248-19 |
| Electrical data UL | |
| 额定电流 (UL): | 30 A |
| 额定电压 (UL) DC: | 1500 V |
| SCCR: | 15 kA |
| 机械数值 | |
| 宽 x 高 x 厚: | 22.5 x 130 x 65 |
| 重量: | 9.2 kg/100 |
| 极数: | 1 极 |
| Mounting: | for mounting rail |
| 正面防护等级: | IP20 |
| 连接端 | |
| cage clamp connection | |
| screw drive: | PZ2 |
| wire stripping: | 11 mm |
| min. cross-section: | 0.75 mm² |
| 最大横截面积: | 25 mm² |
| Md min.: | 2.0 Nm |
| Md max.: | 2.5 Nm |
| Not suitable for aluminium cables ! | |
|
框端子 |
|
| Not suitable for aluminium cables ! | |
| 产品的绝缘性能与安装条件有关。 | |
|
允许的最低环境温度: -25°C (安装温度只能为 > -5°C) |
|
| 所使用熔断器的允许损耗功率: | 6 W |
