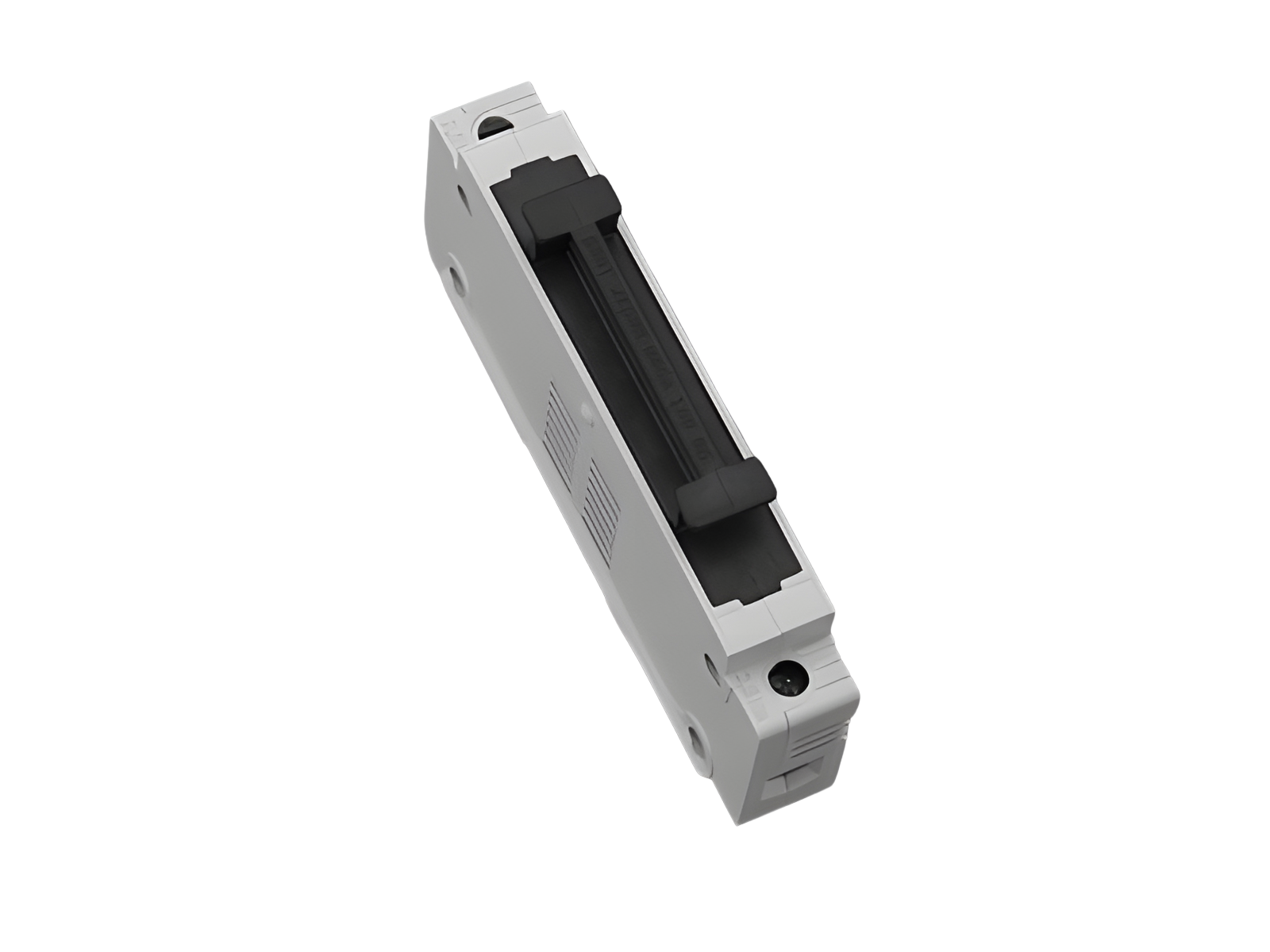

soporte para fusibles cilíndricos (31555)

La imagen puede mostrar un producto similar.

Descripción

Part No.: 31555 000

SECUR^®Panel

soporte para fusibles cilíndricos

Size 10x85

10 x 85 / 1P

32 A, 1500 V DC

for mounting rail

sistema

Panel

ventajas del producto

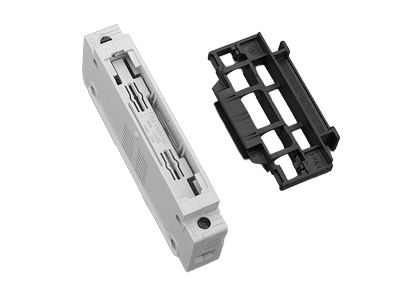

easy replacement of the fuse-link
front degree of protection IP20 always guaranteed

grupo de producto	17
subgrupo	18

embalaje	5
EAN	4021267315559

ECLASS 6.1	27142190
ECLASS 7.1	27142190
ETIM 4.0	EC002705
ETIM 5.0	EC002705

Homologaciónes

Normas

IEC 60269-1:2006 + A1:2009 + A2:2014
IEC 60269-2:2013 + A1:2016

UL 4248-1

UL 4248-19

homologaciónes

tipo: AES10x85

UL file: E342576, UL category (for USA): IZMR https://www.ul.com

Datos técnicos

para fusibles de tamaño:	10x85
fusibles según norma:	IEC / EN 60269-6
potencia disipada del fusible permitida:	6 W

datos IEC
Normas
IEC 60269-1:2006 + A1:2009 + A2:2014 IEC 60269-2:2013 + A1:2016

datos electricos IEC
intensidad de corriente nominal (IEC):	32 A
tensión nominal (IEC) AC:	1000 V

tensión nominal (IEC) DC:

1500 V

tensión de pico Uimp:

8 kV

disipación de potencia del articulo:

The power dissipation at a typical load of 80 % results to 0,2 W.

(The power dissipation at full load would be 0,3 W.)

datos adicionales IEC
Los siguientes valores han sido verificados con los test bajo ciertas condiciones. Por favor, pregunte a Wöhner por estas condiciones antes de diseñar su cuadro.

for fuse links 10x85 or 14x85 as per IEC 60269-2, -4, -6
with permitted rated power dissipations up to max. 6.0W

datos UL
Normas
UL 4248-1 UL 4248-19

datos electricos UL
intensidad de corriente nominal (UL):	30 A
tensión nominal (UL) DC:	1500 V

SCCR:

15 kA

datos mecánicos
An x A x P:	22.5 x 130 x 65
peso:	9,2 kg/100
Polaridad:	1 polos
Mounting:	for mounting rail

grado de protección frontal:

IP20

puntos de apriete
cage clamp connection
screw drive:	PZ2
wire stripping:	11 mm
min. cross-section:	0,75 mm²
max. cross-section:	25 mm²
Md min.:	2,0 Nm
Md max.:	2,5 Nm
Not suitable for aluminium cables !

Box terminal for applications acc. to IEC / EN : 1 wire: Cu 0,75 - 25 mm² 2 wires (of same cross-section): Cu 0,75 - 10 mm² flexible cables, directly or with wire-end ferrule (flexible cables of max. cross-section may not fit when using wire-end ferrule) Md 2,0 - 2,5 Nm / 18 - 22 lb.in. for applications acc. to UL : only stranded Cu cables acc. to UL 486E 1 wire: AWG 18 - AWG 4 2 wires (of identical cross-section): AWG 18 - AWG 6 Md 2,0 - 2,5 Nm / 18 - 22 lb.in.

Application notes

Not suitable for aluminium cables !
La capacidad de aislamiento del artículo depende de las condiciones de la instalación.
Min. permitted ambient temperature: -25°C (installation only at temperatures > -5°C) Climate resistance as per IEC 61439-1, max. pollution degree 3 Please note when inserting the fuse-carrier (with or without fuse-link): insert the fuse-carrier quickly

potencia disipada del fusible permitida:	6 W
