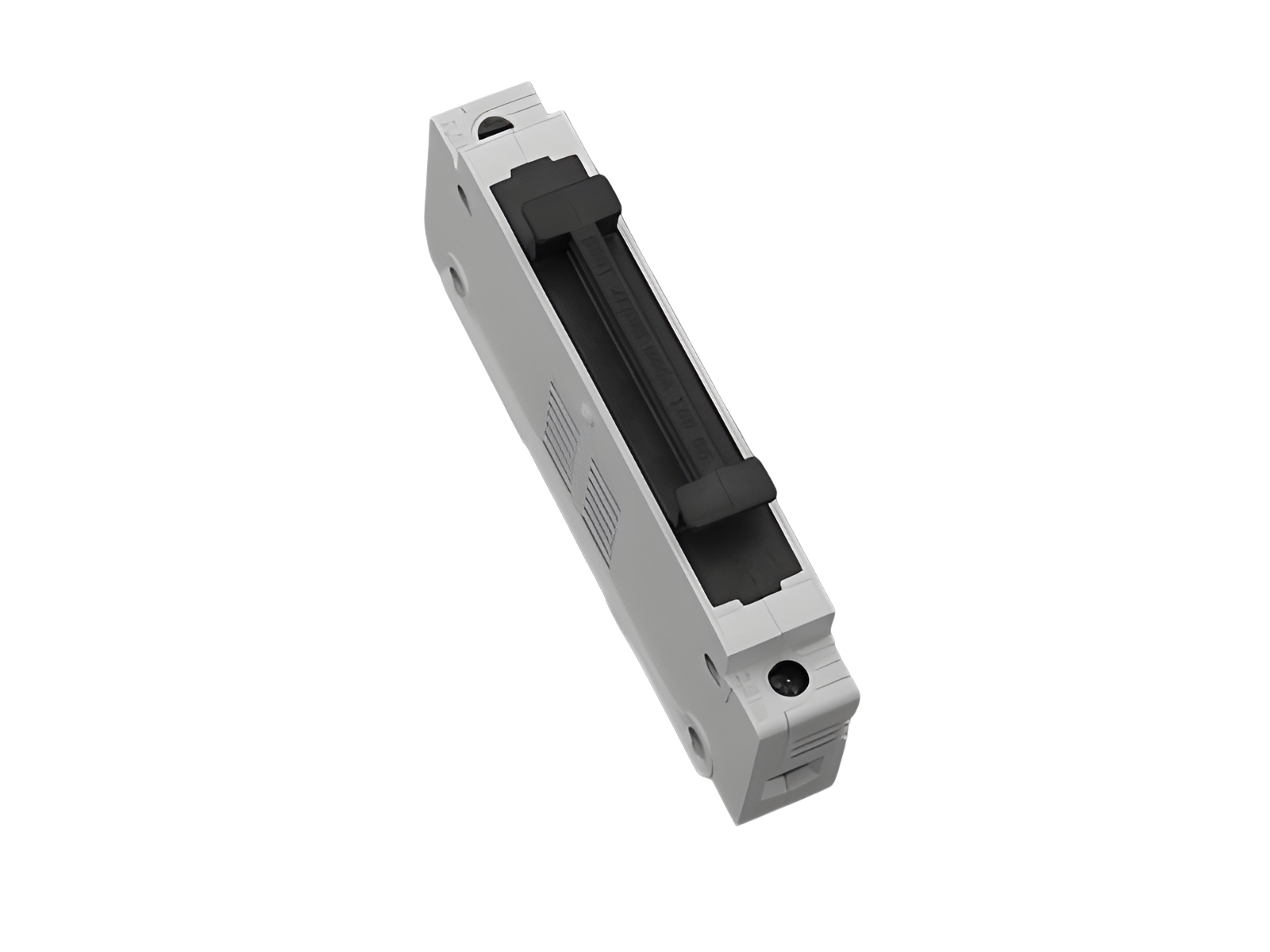

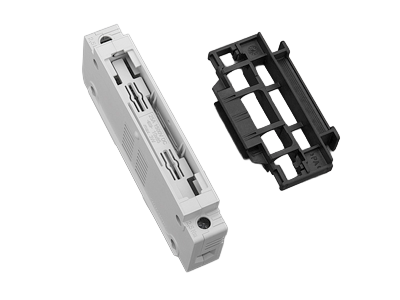

Base sezion. per fusibili cilindr. (31555)

The picture may show a similar product.

Descrizione

Cod.art.: 31555 000

SECUR®Panel

Base sezion. per fusibili cilindr.

Size 10x85

10 x 85 / 1P

32 A, 1500 V DC

for mounting rail

Montaggio

Panel

Vantaggi prodotto

easy replacement of the fuse-link
front degree of protection IP20 always guaranteed

gruppo di prodotto 17
sottogruppo prodotto 18
pz/ conf. 5
EAN 4021267315559
ECLASS 6.1 27142190
ECLASS 7.1 27142190
ETIM 4.0 EC002705
ETIM 5.0 EC002705

Certificazioni

Norme

IEC 60269-1:2006 + A1:2009 + A2:2014
IEC 60269-2:2013 + A1:2016

UL 4248-1

UL 4248-19

Omologazioni

UL

type no.: AES10x85

UL file: E342576, UL category (for USA): IZMR https://www.ul.com

Dati tecnici

per fusibili di grandezza: 10x85
fusibile secondo norma: IEC / EN 60269-6
potenza diss. max. ammissibile del fusibile inserito: 6 W
Details IEC
Norme
IEC 60269-1:2006 + A1:2009 + A2:2014
IEC 60269-2:2013 + A1:2016
Electrical data IEC
corrente nominale (IEC): 32 A
tensione nominale (IEC) AC: 1000 V
tensione nominale (IEC) DC: 1500 V
tensione di picco Uimp: 8 kV

power dissipation of the article:

The power dissipation at a typical load of 80 % results to 0,2 W.

(The power dissipation at full load would be 0,3 W.)

Supplementary data IEC

I seguenti valori sono stati rilevati tramite prove con determinate condizioni. Prima di progettare vostro impianto chiedere a Wöhner suddette condizioni.
for fuse links 10x85 or 14x85 as per IEC 60269-2, -4, -6
with permitted rated power dissipations up to max. 6.0W
Details UL
Norme
UL 4248-1
UL 4248-19
Electrical data UL
corrente nominale (UL): 30 A
tensione nominale (UL) DC: 1500 V
SCCR: 15 kA
Valori meccanici
L x A x P: 22.5 x 130 x 65
peso: 9,2 kg/100
Poli: 1 polo
Mounting: for mounting rail
grado di protezione dal fronte: IP20
Connessioni
cage clamp connection
screw drive: PZ2
wire stripping: 11 mm
min. cross-section: 0,75 mm²
max. cross-section: 25 mm²
Md min.: 2,0 Nm
Md max.: 2,5 Nm
Not suitable for aluminium cables !


Box terminal

for applications acc. to IEC / EN :
1 wire:
Cu 0,75 - 25 mm²
2 wires (of same cross-section):
Cu 0,75 - 10 mm²
flexible cables, directly or with wire-end ferrule
(flexible cables of max. cross-section may not fit when using wire-end ferrule)
Md 2,0 - 2,5 Nm / 18 - 22 lb.in.

for applications acc. to UL  :
only stranded Cu cables acc. to UL 486E
1 wire:
AWG 18 - AWG 4
2 wires (of identical cross-section):
AWG 18 - AWG 6
Md 2,0 - 2,5 Nm / 18 - 22 lb.in.

Istruzioni per l'uso

Not suitable for aluminium cables !
La capacità di isolamento dell'articolo dipende dalle condizioni di installazione.

Min. permitted ambient temperature: -25°C (installation only at temperatures > -5°C)
Climate resistance as per IEC 61439-1, max. pollution degree 3
Please note when inserting the fuse-carrier (with or without fuse-link): insert the fuse-carrier quickly
potenza diss. max. ammissibile del fusibile inserito: 6 W

Links

Article master data, overviews and prices

Addizionali metalli

3D and 2D data in a wide range of formats

CAD Daten WSCAD

Downloads

| Riferimenti normativi e tecnici generici

| CAD model 3D PDF

| CAD model 3D STP

| CAD symbol 2D DXF

| Data packet EPlan (*.edz)

| Dimensioned drawing

| EU declaration of conformity

| Scheda tecnica prodotto (pdf)

| Product data for design verfication according to IEC / EN 61439-1

| Text for specification - extended version (*.rtf)

| Text for specification - standard version (*.rtf)

Accessori

fuse links

31558 000
Fusibile cilindrico 25 A
Size 14x85
1100 V DC, gPV
14 x 85
Di Più

31559 000
Fusibile cilindrico 20 A
Size 14x85
1100 V DC, gPV
14 x 85
Di Più

https://pim.woehner.de/IT/INT/1000051417
