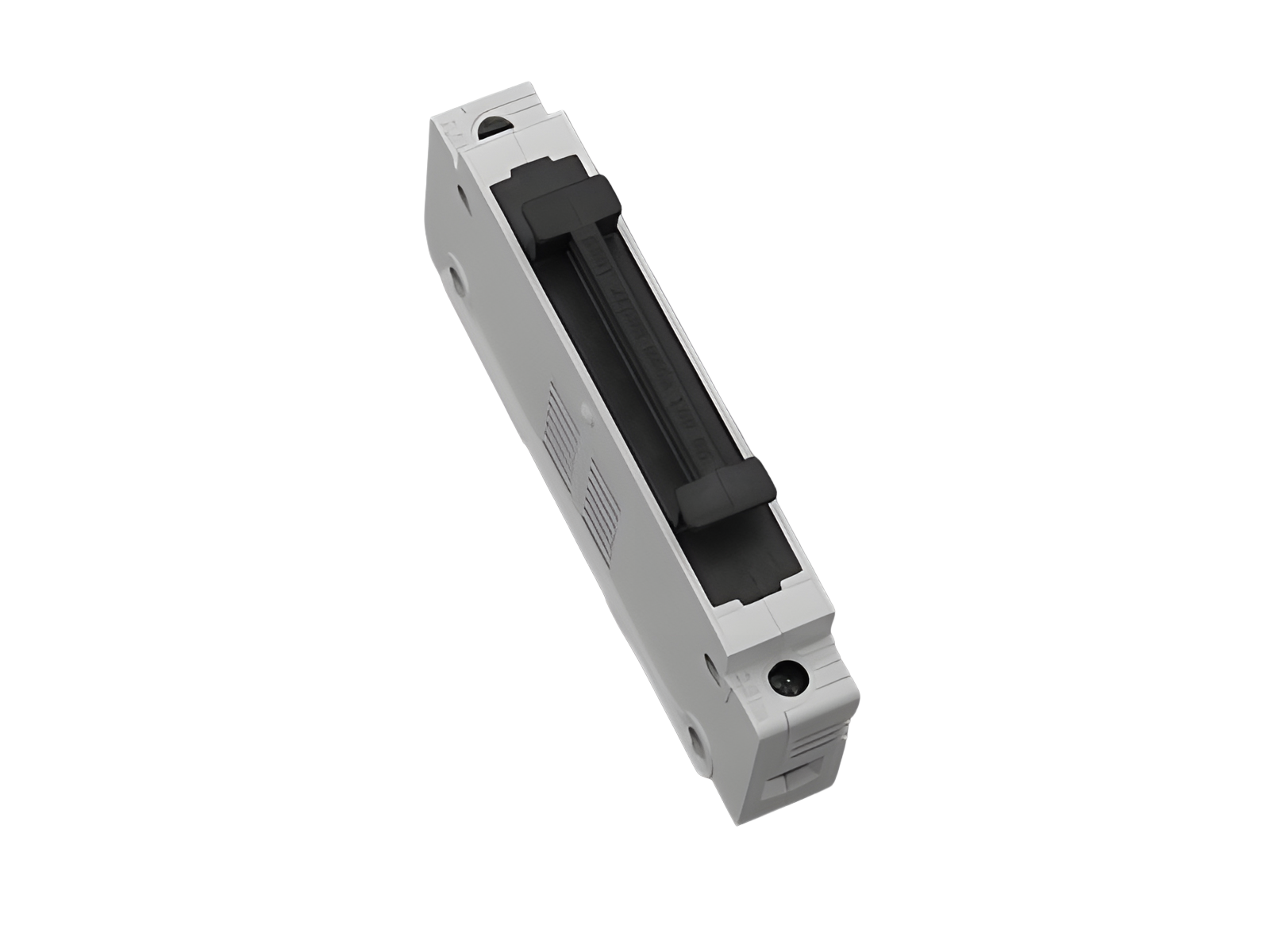

Base sezion. per fusibili cilindr. (31555)

The picture may show a similar product.

Descrizione

Cod.art.: 31555000

SECUR^®Panel

Base sezion. per fusibili cilindr.

10 x 85 / 1P

32 A, 1500 V DC

for mounting rail

Montaggio

Panel

Vantaggi prodotto

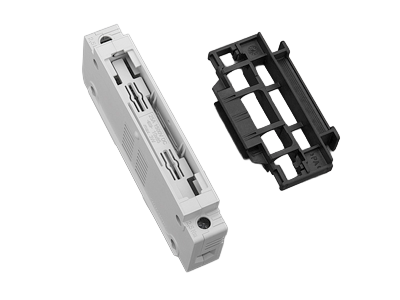

easy replacement of the fuse-link
front degree of protection IP20 always guaranteed

gruppo di prodotto	17
sottogruppo prodotto	18

pz/ conf.	5
EAN	4021267315559

ECLASS 6.1	27142190
ECLASS 7.1	27142190
ETIM 4.0	EC002705
ETIM 5.0	EC002705

Certificazioni

Norme

IEC 60269-1:2006 + A1:2009 + A2:2014
IEC 60269-2:2013 + A1:2016

UL 4248-1

UL 4248-19

Omologazioni

type no.: AES10x85

UL file: E342576, UL category (for USA): IZMR https://www.ul.com

Dati tecnici

per fusibili di grandezza:	10x85
fusibile secondo norma:	IEC / EN 60269-6
potenza diss. max. ammissibile del fusibile inserito:	6 W

Details IEC
Norme
IEC 60269-1:2006 + A1:2009 + A2:2014 IEC 60269-2:2013 + A1:2016

Electrical data IEC
corrente nominale (IEC):	32 A
tensione nominale (IEC) AC:	1000 V

tensione nominale (IEC) DC:

1500 V

tensione di picco U_imp:

8 kV

power dissipation of the article:

The power dissipation at a typical load of 80 % results to 0.2 W.

(The power dissipation at full load would be 0.3 W.)

Supplementary data IEC
I seguenti valori sono stati rilevati tramite prove con determinate condizioni. Prima di progettare vostro impianto chiedere a Wöhner suddette condizioni.

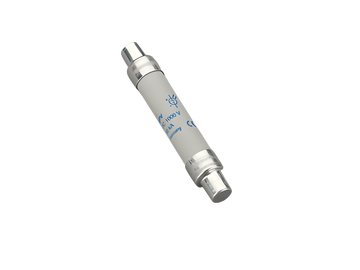

for fuse links 10x85 or 14x85 as per IEC 60269-2, -4, -6
with permitted rated power dissipations up to max. 6.0W

Details UL
Norme
UL 4248-1 UL 4248-19

Electrical data UL
corrente nominale (UL):	30 A
tensione nominale (UL) DC:	1500 V

SCCR:

15 kA

Valori meccanici
L x A x P:	22.5 x 130 x 65
peso:	9.2 kg/100
Poli:	1 polo
Mounting:	for mounting rail

grado di protezione dal fronte:

IP20

Connessioni
cage clamp connection
screw drive:	PZ2
wire stripping:	11 mm
min. cross-section:	0.75 mm²
max. cross-section:	25 mm²
Md min.:	2.0 Nm
Md max.:	2.5 Nm
Not suitable for aluminium cables !

Box terminal for applications acc. to IEC / EN : 1 wire: Cu 0,75 - 25 mm² 2 wires (of same cross-section): Cu 0,75 - 10 mm² flexible cables, directly or with wire-end ferrule (flexible cables of max. cross-section may not fit when using wire-end ferrule) Md 2,0 - 2,5 Nm / 18 - 22 lb.in. for applications acc. to UL : only stranded Cu cables acc. to UL 486E 1 wire: AWG 18 - AWG 4 2 wires (of identical cross-section): AWG 18 - AWG 6 Md 2,0 - 2,5 Nm / 18 - 22 lb.in.

Application notes

Not suitable for aluminium cables !
La capacità di isolamento dell'articolo dipende dalle condizioni di installazione.
Avvisi e consigli	Min. permitted ambient temperature: -25°C (installation only at temperatures > -5°C) Climate resistance as per IEC 61439-1, max. pollution degree 3 Please note when inserting the fuse-carrier (with or without fuse-link): insert the fuse-carrier quickly

potenza diss. max. ammissibile del fusibile inserito:	6 W
