trilho de conexão (01438)

A imagem pode mostrar um produto similar.

Descrição

Código da peça: 01438000A

CRITO®185Power

trilho de conexão

3 polos

parafuso M12

connection top or bottom

para barramentos 30, 40, 60, 80, 100, 120 x 10

Sistema

185Power

Grupo de produto 07
Subgroup 57
Unidade por pacote 1
EAN 4021267014384
ECLASS 6.1 27141146
ECLASS 7.1 27141146
ETIM 4.0 EC000001
ETIM 5.0 EC000001

Aprovações

Standards

IEC 61439-1:2020
IEC 60999-1:1999
IEC 60999-2:2003

Número de tipo: CRL185-800

Aprovação CCC: no certification required

Dados técnicos

Dados IEC
Standards
IEC 61439-1:2020
IEC 60999-1:1999
IEC 60999-2:2003
Dados elétricos IEC
Corrente de medição (IEC): 800 A
Tensão de medição (IEC) AC: 690 V
rated peak withstand current  Ipk max.: 54.1 kA
Corrente nominal admissível de curta duração Icw (0,5 s) max.: 25.9 kA

Dissipação de energia do artigo:

A dissipação de energia em uma carga de 80% resulta em 172,8 W.

(A dissipação de energia em sua carga máxima seria 270,0 W.)

Dados adicionais IEC

The following values have been verified with tests under certain conditions. Please ask Wöhner for this conditions before designing your panel.
tensão máxima IEC AC: 1000 V
tensão máxima IEC DC: 1500 V
current capacity (IEC) max.: 800 A
Dados mecânicos
L x A x P: 100 x 665 x 150
Peso: 484,0 kg/100
Polaridade: 3 polos
para barramentos: 30, 40, 60, 80, 100, 120 x 10
CT can be integrated in the device: ja
CT can be integrated in the CT module: ja
pontos terminais
screw connection
M12

Instruções de Aplicação

The insulation performance of the article depends on the installation conditions.

Notas

For using more connection rails in parallel, a rated diversity factor according IEC 61439 should be taken into account.
For using accessorie 33736 Al is not allowed.

Links

Dados mestre e visões gerais de artigos

Current prices and surcharges

3D and 2D data in a wide range of formats

Downloads

| General technical information

| Instruções de montagem

| CAD model 3D PDF

| CAD model 3D STP

| CAD symbol 2D DXF

| Data packet EPlan (*.edz)

| Esboço dimensionado

| EU declaration of conformity

| Descrição do produto (PDF)

| Product data for design verfication according to IEC / EN 61439-1

| Text for specification - extended version (*.rtf)

| Text for specification - standard version (*.rtf)

| Text for specification - GAEB90 (in German) (*.d81)

Acessórios

33738000A
grampo de fixação CrossLink®
para sistemas de barramento com proteção contra contato acidental CrossLink®
tamanho 1 - 3
Mais

33740000A
grampo de fixação
para sistemas de barramentos sem coberturas do sistema
tamanho 1 - 3
Mais

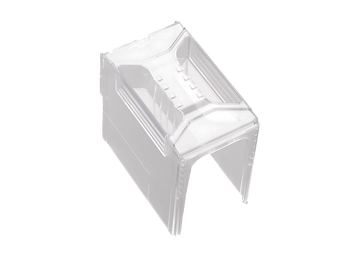

33733000A
tampa da área de conexão
universal para trilhos NH tamanho 1 - 3 e trilho de conexão 800 A
tamanho 1- 3
Mais

37212000A
transformador de corrente 200 A / 5 A
2,5 VA / classe 1
quando usado em barramento ou em adaptadores 630 A, é necessário adicionar 37900
Mais

37213000A
transformador de corrente 250 A / 5 A
2,5 VA / classe 1
quando usado em barramento ou em adaptadores 630 A, é necessário adicionar 37900
Mais

37214000A
transformador de corrente 400 A / 5 A
2,5 VA / classe 1
quando usado em barramento ou em adaptadores 630 A, é necessário adicionar 37900
Mais

37215000A
transformador de corrente 500 A / 5 A
2,5 VA / classe 1
quando usado em barramento ou em adaptadores 630 A, é necessário adicionar 37900
Mais

37216000A
transformador de corrente 600 A / 5 A
2,5 VA / classe 1
quando usado em barramento ou em adaptadores 630 A, é necessário adicionar 37900
Mais

37217000A
transformador de corrente 800 A / 5 A
2,5 VA / classe 1
quando usado em barramento ou em adaptadores 630 A, é necessário adicionar 37900
Mais

37219000A
transformador de corrente 200 A / 5 A
2,5 VA / classe 0,5
quando usado em barramento ou em adaptadores 630 A, é necessário adicionar 37900
Mais

37220000A
transformador de corrente 250 A / 5 A
2,5 VA / classe 0,5
quando usado em barramento ou em adaptadores 630 A, é necessário adicionar 37900
Mais

37221000A
transformador de corrente 400 A / 5 A
2,5 VA / classe 0,5
quando usado em barramento ou em adaptadores 630 A, é necessário adicionar 37900
Mais

37222000A
transformador de corrente 500 A / 5 A
2,5 VA / classe 0,5
quando usado em barramento ou em adaptadores 630 A, é necessário adicionar 37900
Mais

37223000A
transformador de corrente 600 A / 5 A
2,5 VA / classe 0,5
quando usado em barramento ou em adaptadores 630 A, é necessário adicionar 37900
Mais

37224000A
transformador de corrente 800 A / 5 A
2,5 VA / classe 0,5
quando usado em barramento ou em adaptadores 630 A, é necessário adicionar 37900
stock sale
Mais

37226000A
transformador de corrente 250 A / 5 A
2,5 VA / classe 0,5s
quando usado em barramento ou em adaptadores 630 A, é necessário adicionar 37900
Mais

37227000A
transformador de corrente 400 A / 5 A
2,5 VA / classe 0,5s
quando usado em barramento ou em adaptadores 630 A, é necessário adicionar 37900
Mais

37228000A
transformador de corrente 500 A / 5 A
2,5 VA / classe 0,5s
quando usado em barramento ou em adaptadores 630 A, é necessário adicionar 37900
Mais

37229000A
transformador de corrente 600 A / 5 A
2,5 VA / classe 0,5s
quando usado em barramento ou em adaptadores 630 A, é necessário adicionar 37900
Mais

37230000A
transformador de corrente 800 A / 5 A
2,5 VA / classe 0,5
quando usado em barramento ou em adaptadores 630 A, é necessário adicionar 37900
stock sale
Mais

37232000A
transformador de corrente 200 A / 5 A, com declaração de conformidade
2,5 VA / classe 0,5
quando usado em barramento ou em adaptadores 630 A, é necessário adicionar 37900
Mais

37233000A
transformador de corrente 250 A / 5 A, com declaração de conformidade
2,5 VA / classe 0,5
quando usado em barramento ou em adaptadores 630 A, é necessário adicionar 37900
Mais

37234000A
transformador de corrente 400 A / 5 A, com declaração de conformidade
2,5 VA / classe 0,5
quando usado em barramento ou em adaptadores 630 A, é necessário adicionar 37900
Mais

37235000A
transformador de corrente 500 A / 5 A, com declaração de conformidade
2,5 VA / classe 0,5
quando usado em barramento ou em adaptadores 630 A, é necessário adicionar 37900
Mais

37236000A
transformador de corrente 250 A / 5 A, com declaração de conformidade
2,5 VA / classe 0,5s
quando usado em barramento ou em adaptadores 630 A, é necessário adicionar 37900
Mais

37237000A
transformador de corrente 400 A / 5 A, com declaração de conformidade
2,5 VA / classe 0,5s
quando usado em barramento ou em adaptadores 630 A, é necessário adicionar 37900
Mais

37238000A
transformador de corrente 500 A / 5 A, com declaração de conformidade
2,5 VA / classe 0,5s
quando usado em barramento ou em adaptadores 630 A, é necessário adicionar 37900
Mais

37308000A
measuring transformer 800 A / 333 mV
class 0.5s
quando usado em barramento ou em adaptadores 630 A, é necessário adicionar 37900
NEW
Mais

37306000A
measuring transformer 500 A / 333 mV
class 0.5s
quando usado em barramento ou em adaptadores 630 A, é necessário adicionar 37900
NEW
Mais

37298000A
measuring transformer 400 A / 333 mV
class 0.5
quando usado em barramento ou em adaptadores 630 A, é necessário adicionar 37900
NEW
Mais

37289000A
measuring transformer 200 A / 333 mV
class 1
quando usado em barramento ou em adaptadores 630 A, é necessário adicionar 37900
NEW
Mais

37297000A
measuring transformer 250 A / 333 mV
class 0.5
quando usado em barramento ou em adaptadores 630 A, é necessário adicionar 37900
NEW
Mais

37301000A
measuring transformer 800 A / 333 mV
class 0.5
quando usado em barramento ou em adaptadores 630 A, é necessário adicionar 37900
NEW
Mais

37290000A
measuring transformer 250 A / 333 mV
class 1
quando usado em barramento ou em adaptadores 630 A, é necessário adicionar 37900
NEW
Mais

37296000A
measuring transformer 200 A / 333 mV
class 0.5
quando usado em barramento ou em adaptadores 630 A, é necessário adicionar 37900
NEW
Mais

37304000A
measuring transformer 250 A / 333 mV
class 0.5s
quando usado em barramento ou em adaptadores 630 A, é necessário adicionar 37900
NEW
Mais

37291000A
measuring transformer 400 A / 333 mV
class 1
quando usado em barramento ou em adaptadores 630 A, é necessário adicionar 37900
NEW
Mais

37303000A
measuring transformer 200 A / 333 mV
class 0.5s
quando usado em barramento ou em adaptadores 630 A, é necessário adicionar 37900
NEW
Mais

37294000A
measuring transformer 800 A / 333 mV
class 1
quando usado em barramento ou em adaptadores 630 A, é necessário adicionar 37900
NEW
Mais

37292000A
measuring transformer 500 A / 333 mV
class 1
quando usado em barramento ou em adaptadores 630 A, é necessário adicionar 37900
NEW
Mais

37293000A
measuring transformer 600 A / 333 mV
class 1
quando usado em barramento ou em adaptadores 630 A, é necessário adicionar 37900
NEW
Mais

37299000A
measuring transformer 500 A / 333 mV
class 0.5
quando usado em barramento ou em adaptadores 630 A, é necessário adicionar 37900
NEW
Mais

37305000A
measuring transformer 400 A / 333 mV
class 0.5s
quando usado em barramento ou em adaptadores 630 A, é necessário adicionar 37900
NEW
Mais

37300000A
measuring transformer 600 A / 333 mV
class 0.5
quando usado em barramento ou em adaptadores 630 A, é necessário adicionar 37900
NEW
Mais

37307000A
measuring transformer 600 A / 333 mV
class 0.5s
quando usado em barramento ou em adaptadores 630 A, é necessário adicionar 37900
NEW
Mais
