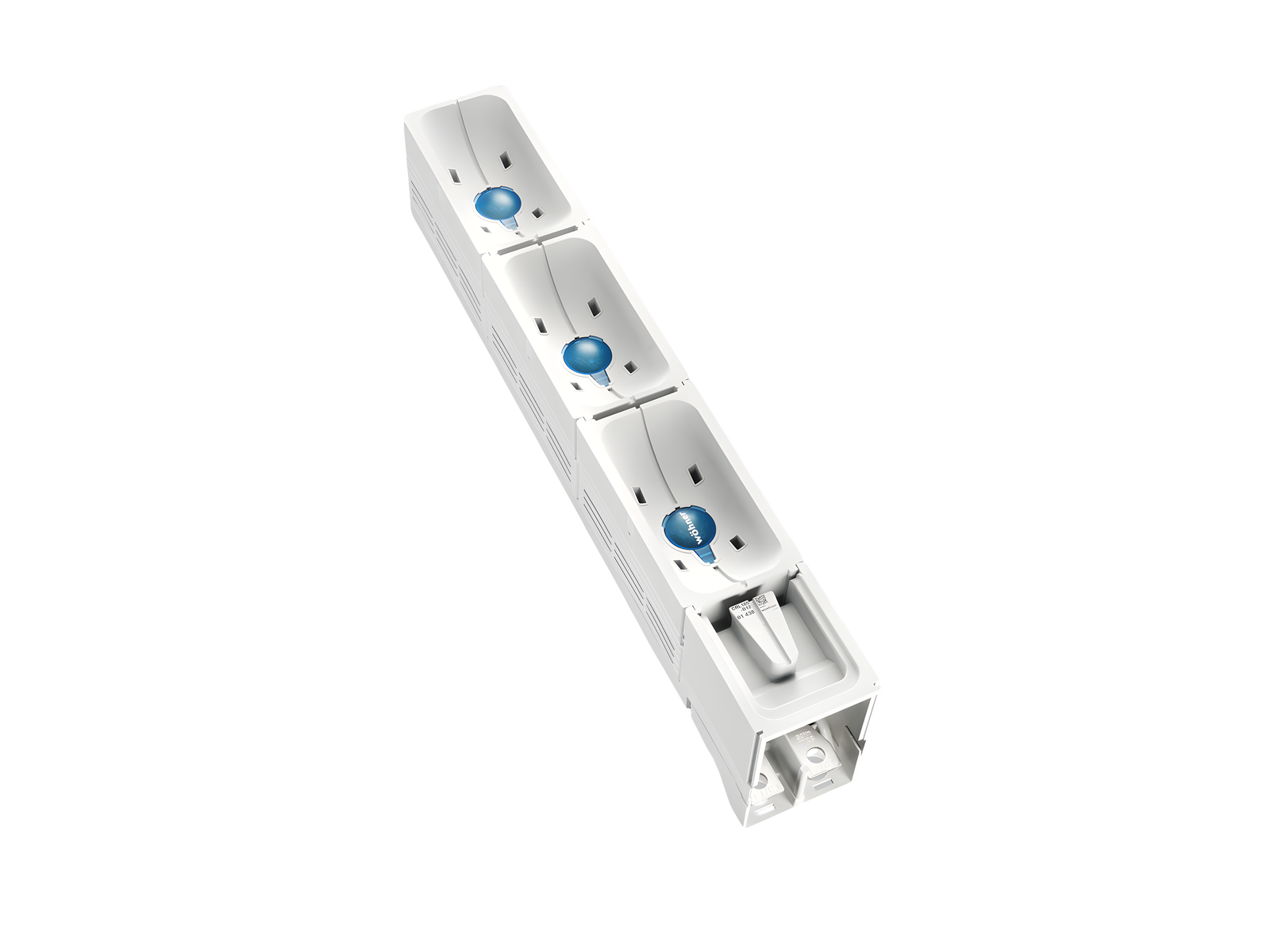

Modulo verticale di connessione (01438)

The picture may show a similar product.

Descrizione

Cod.art.: 01438000A

CRITO®185Power

Modulo verticale di connessione

3p

bullone M12

connessione cavi in alto o basso

per barre 30, 40, 60, 80, 100, 120 x 10

Montaggio

185Power

gruppo di prodotto 07
sottogruppo prodotto 57
pz/ conf. 1
EAN 4021267014384
ECLASS 6.1 27141146
ECLASS 7.1 27141146
ETIM 4.0 EC000001
ETIM 5.0 EC000001

Certificazioni

Norme

IEC 61439-1:2020
IEC 60999-1:1999
IEC 60999-2:2003

type no.: CRL185-800

Omologazione CCC : no certification required

Dati tecnici

Details IEC
Norme
IEC 61439-1:2020
IEC 60999-1:1999
IEC 60999-2:2003
Electrical data IEC
corrente nominale (IEC): 800 A
tensione nominale (IEC) AC: 690 V
resistenza nom. alla corrente di picco Ipk max.: 54.1 kA
corrente nom. di breve durata Icw (0,5 s) max.: 25.9 kA

power dissipation of the article:

The power dissipation at a typical load of 80 % results to 172,8 W.

(The power dissipation at full load would be 270,0 W.)

Supplementary data IEC

I seguenti valori sono stati rilevati tramite prove con determinate condizioni. Prima di progettare vostro impianto chiedere a Wöhner suddette condizioni.
tensione max. ammissibile (IEC) AC: 1000 V
tensione max. ammissibile (IEC) DC: 1500 V
corrente d'impiego max. (IEC): 800 A
Valori meccanici
L x A x P: 100 x 665 x 150
peso: 484,0 kg/100
Poli: 3 poli
per barre: 30, 40, 60, 80, 100, 120 x 10
CT can be integrated in the device: ja
CT can be integrated in the CT module: ja
Connessioni
screw connection
M12

Application notes

La capacità di isolamento dell'articolo dipende dalle condizioni di installazione.

Avvisi e consigli

For using more connection rails in parallel, a rated diversity factor according IEC 61439 should be taken into account.
For using accessorie 33736 Al is not allowed.

Links

Article master data, overviews and prices

Addizionali metalli

3D and 2D data in a wide range of formats

Downloads

| Riferimenti normativi e tecnici generici

| Mounting instructions

| CAD model 3D PDF

| CAD model 3D STP

| CAD symbol 2D DXF

| Data packet EPlan (*.edz)

| Dimensioned drawing

| EU declaration of conformity

| Scheda tecnica prodotto (pdf)

| Product data for design verfication according to IEC / EN 61439-1

| Text for specification - extended version (*.rtf)

| Text for specification - standard version (*.rtf)

| Text for specification - GAEB90 (in German) (*.d81)

Accessori

33738000A
agganci CrossLink® per fiss. su barre non-forate
per sistema con coperture CrossLink®
Gr. 1 - 3
Di Più

33740000A
agganci per fiss. su barre non-forate
per sistema senza coperture CrossLink®
Gr. 1 - 3
Di Più

33733000A

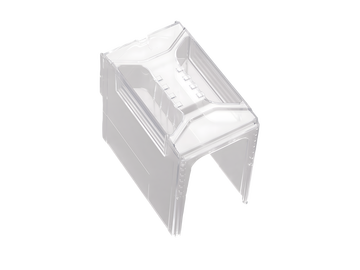

Calotta per terminali
