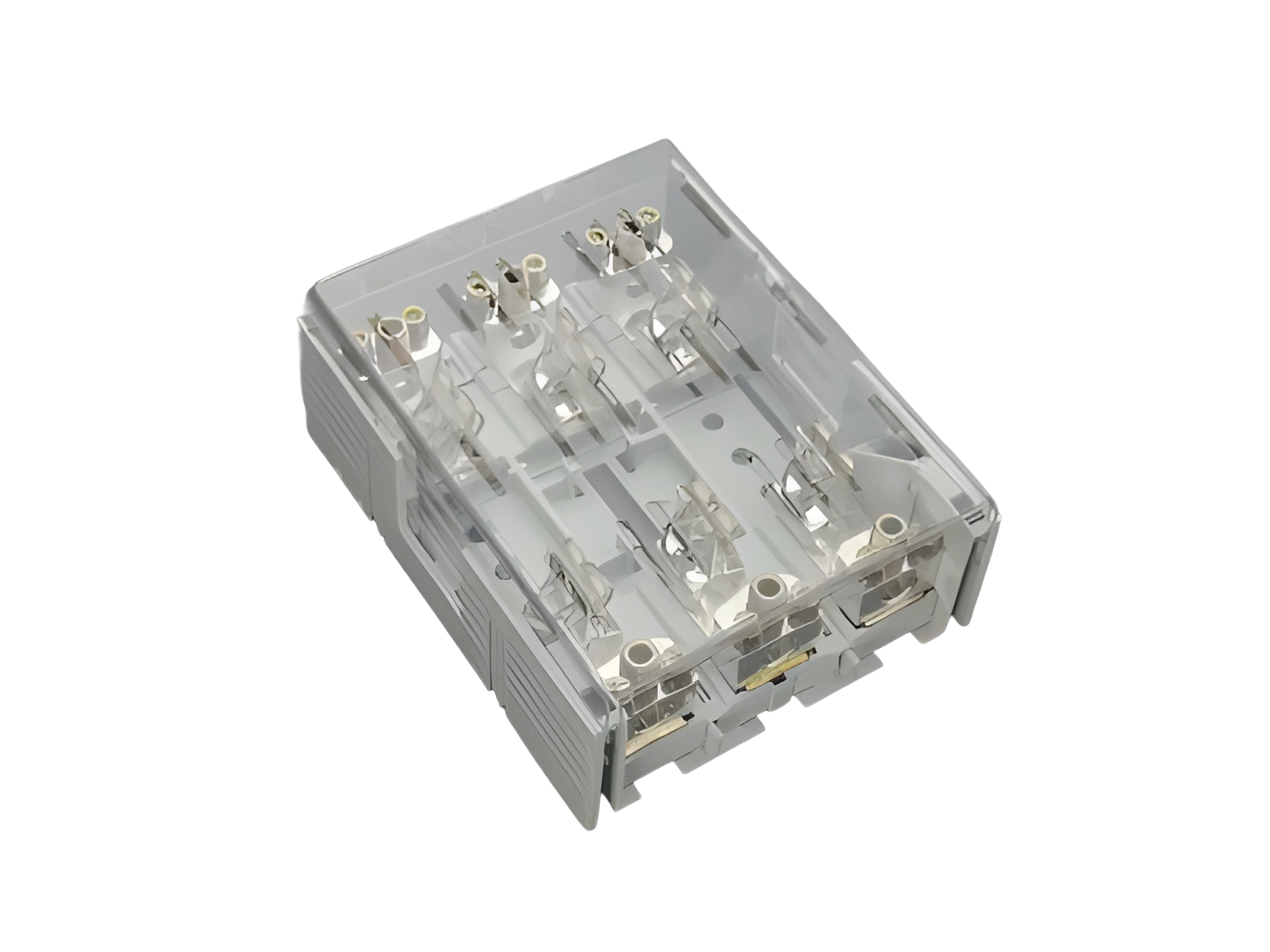

suporte para fusíveis cilíndricos (33307)

A imagem pode mostrar um produto similar.

Descrição

Código da peça: 33307 000

QUADRON^®Panel

suporte para fusíveis cilíndricos

Class J / 3P, terminal 150 mm²

200 A / 600 V (41x146)

para montagem em placa

Sistema

Panel

Grupo de produto	16
Subgroup	12

Unidade por pacote	1
EAN	4021267333072

ECLASS 6.1	27142190
ECLASS 7.1	27142190
ETIM 4.0	EC002705
ETIM 5.0	EC002705

Aprovações

Standards

IEC 60269-1:2006 + A1:2009 + A2:2014
IEC 60269-2:2013 + A1:2016, Fuse system H

UL 4248-8

UL 4248-1

Approvals

CSA , UL

for UL feeder circuits >250V

Número de tipo: JC200

UL file: E230163, UL category (for USA): IZLT https://www.ul.com

UL file: E230163, UL category (for Canada): IZLT7 https://www.ul.com

CSA file: 110285, CSA class: 3211-37 https://directories.csa-international.org

Dados técnicos

for fuse links size:	Class J 200 A
fuse links acc. to standard:	UL 248-8
permitted power dissipation of the fuse-link:	22 W

Dados IEC
Standards
IEC 60269-1:2006 + A1:2009 + A2:2014 IEC 60269-2:2013 + A1:2016, Fuse system H

Electrical data

Dissipação de energia do artigo:

A dissipação de energia em uma carga de 80% resulta em 4,7 W.

(A dissipação de energia em sua carga máxima seria 7,4 W.)

for Class J fuses 110 - 200A as per UL 248-8 (41x146)

Dados UL
Standards
UL 4248-8 UL 4248-1

for UL feeder circuits >250V
suitable for field-installed conductors

Dados electricos UL
corrente nominal (UL):	200 A
rated voltage (UL) AC:	600 V
rated frequency (UL):	50 / 60 Hz
tensão nominal (UL) DC:	600 V
for wires UL:	Cu 75°C

SCCR:

200 kA

Dados mecânicos
L x A x P:	210 x 255 x 117
Peso:	405,0 kg/100
Polaridade:	3 polos
Montagem:	para montagem em placa

pontos terminais
re:	10 - 150 mm²
rm:	10 - 150 mm²
f:	10 - 150 mm²
f + AE:	10 - 150 mm²
(f + AE may not fit with max. cross-section)
Md min.:	16,0 Nm
Md max.:	18,0 Nm
Not suitable for aluminium cables !
for wires UL:	Cu 75°C

tunnel terminal with hole of 17,0 mm diameter acc. to IEC / EN : 10 - 150 mm² flexible cables, directly or with wire-end ferrule, solid and stranded round cables, Md 16 - 18 Nm (flexible cables of maximum cross-section may not fit when using wire-end ferrule) acc. to UL : AWG 8 - MCM 300 stranded cables Class B acc. to UL 486E 142 - 160 lb.in.

Instruções de Aplicação

Not suitable for aluminium cables !
Shock protection through push-on covers.

permitted power dissipation of the fuse-link:	22 W


for UL feeder circuits >250V
