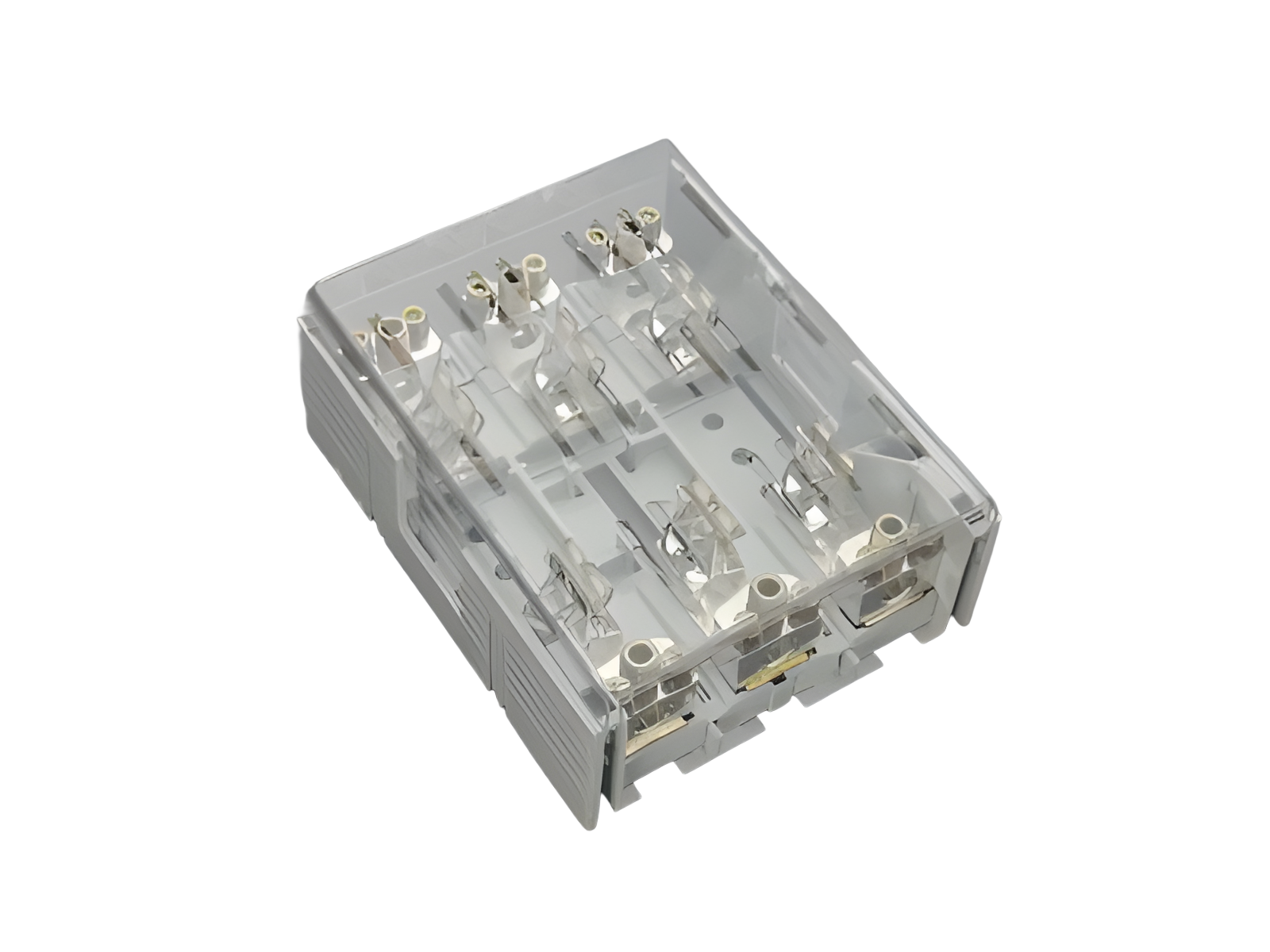

soporte para fusibles cilíndricos

La imagen puede mostrar un producto similar.

Descripción

Part No.: 33307 000

QUADRON Panel

soporte para fusibles cilíndricos

Class J / 3P, borne 150 mm²

200 A / 600 V (41x146)

for mounting plate

Follower: 33409000

sistema

Panel

grupo de producto 16
subgrupo 12
embalaje 1
EAN 4021267333072
ECLASS 14.0 27142190
ETIM 5.0 EC002705
ETIM 8.0 EC002705
ETIM 10.0 EC002705

Homologaciónes

Normas

IEC 60269-1:2006 + A1:2009 + A2:2014
IEC 60269-2:2013 + A1:2016, Fuse system H

UL 4248-8

UL 4248-1

homologaciónes

CSA , UL

for UL feeder circuits >250V

tipo: JC200

EAC Type: AJC

UL file: E230163, UL category (for USA): IZLT https://www.ul.com

UL file: E230163, UL category (for Canada): IZLT7 https://www.ul.com

CSA file: 110285, CSA class: 3211-37 https://directories.csa-international.org

Datos técnicos

para fusibles de tamaño: Class J 200 A
fusibles según norma: UL 248-8
potencia disipada del fusible permitida: 22 W
datos IEC
Normas
IEC 60269-1:2006 + A1:2009 + A2:2014
IEC 60269-2:2013 + A1:2016, Fuse system H

datos eléctricos

disipación de potencia del articulo:

The power dissipation at a typical load of 80 % results to 4,7 W.

(The power dissipation at full load would be 7,4 W.)

datos adicionales IEC

Los siguientes valores han sido verificados con los test bajo ciertas condiciones. Por favor, pregunte a Wöhner por estas condiciones antes de diseñar su cuadro.
min. permitted operation temperature -40°C
for Class J fuses 110 - 200A as per UL 248-8 (41x146)
datos UL
Normas
UL 4248-8
UL 4248-1
for UL feeder circuits >250V
suitable for field-installed conductors
datos electricos UL
intensidad de corriente nominal (UL): 200 A
tensión nominal (UL) AC: 600 V
frecuencia nominal (UL): 50 / 60 Hz
tensión nominal (UL) DC: 600 V
for wires UL: Cu 75°C
SCCR: 200 kA
datos mecánicos
An x A x P: 210 x 255 x 117
peso: 405,0 kg/100
Polaridad: 3 polos
Mounting: for mounting plate
puntos de apriete
Buchsenklemme
screw drive: S8
wire stripping: 30 mm
Md min.: 16,0 Nm
Md max.: 16,0 Nm
Not suitable for aluminium cables !

min. cross-section UL: AWG 8
max. cross-section UL: MCM 300
torque (UL): 142 lb-in
for wires UL: Cu 75°C
cualidad de materiales
halogen-free: Yes

Application notes

Not suitable for aluminium cables !

Shock protection through push-on covers.
potencia disipada del fusible permitida: 22 W
for UL feeder circuits >250V

Links (Prices, CAD data)

Article master data, overviews and prices

Current prices and surcharges

3D and 2D data in a wide range of formats

CAD data WSCAD

Downloads

| General technical information

| Mounting instructions

| Data packet EPlan (*.edz)

| Dimensioned drawing

| EU declaration of conformity

| Product description (PDF)

| Product data for design verfication according to IEC / EN 61439-1

| Text for specification - extended version (*.rtf)

| Text for specification - standard version (*.rtf)

Accesorios

fuse links

03219 000A
fusible de 125 A
-Mersen-
600 V AC, fast acting
Class J, 41x146

Mas

03220 000A
fusible de 150 A
-Mersen-
600 V AC, fast acting
Class J, 41x146

Mas

03221 000
fusible de 175 A
-Mersen-
600 V AC, fast acting
Class J, 41x146

Mas

03222 000
fusible de 200 A
-Mersen-
600 V AC, fast acting
Class J, 41x146

Mas

03233 000
fusible de 125 A
-Mersen-
600 V AC, time delay
Class J, 41x146

Mas

03234 000
fusible de 150 A
-Mersen-
600 V AC, time delay
Class J, 41x146

Mas

03235 000
fusible de 175 A
-Mersen-
600 V AC, time delay
Class J, 41x146

Mas

03236 000
fusible de 200 A
-Mersen-
600 V AC, time delay
Class J, 41x146

Mas
