Código da peça: 33338 000
CAPUS®Panel
chave seccionadora com fusíveis, 3 polos
parafuso M10, manípulo cinza grafite
NH 1, 250 A
para montagem em placa
ERGONFUSE-250
Sistema
Panel
Vantagens do produto
double-breaking main contacts, visible separation sections, user-independent switching, voltage-free exchange of fuses, assembly and connection material contained in scope of delivery.
| Grupo de produto | 15 |
| Subgroup | 06 |
| Unidade por pacote | 1 |
| EAN | 4021267333386 |
| ECLASS 6.1 | 27371401 |
| ECLASS 7.1 | 27371401 |
| ETIM 4.0 | EC001040 |
| ETIM 5.0 | EC001040 |
Standards
IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only
Approvals
IEC (CB)
Número de tipo: LTS-F250
| for fuse links size: | NH 1 |
| fuse links acc. to standard: | IEC / HD 60269-2 |
| permitted power dissipation of the fuse-link: | 23 W |
| Dados IEC | |
| Standards | |
|
IEC 60947-1:2020 IEC 60947-3:2020 AC ratings only |
| Dados elétricos IEC | |
| Corrente de medição (IEC): | 250 A |
| Tensão de medição (IEC) AC: | 690 V |
| Tensão nominal de isolamento: | 1000 V |
| Tensão suportável nominal de impulso Uimp: | 8 kV |
| Utilisation category AC (IEC 60947-3) : | AC-23B (690V) AC-22B (690V) AC-21B (690V) |
| cond. short-circuit current with fuses (AC): | 80 kA / 690 V |
| approved wth fuse links of operation class: | gG |
Dissipação de energia do artigo:
A dissipação de energia em uma carga de 80% resulta em 28,8 W.
(A dissipação de energia em sua carga máxima seria 45,0 W.)
| Mechanical lifespan (switching operations) 7000 | |
| conv. therm. current in housing 250 A, horizontal installation (adjacent poles) encapsulated 504 x 378 x 302mm 250 A, vertical installation (poles beneath each other) encapsulated 500 x 500 x 300mm |
|
| Shock protection at front with terminal space cover IP20 for fuse links DIN 43620 size 1 up to 23W power dissipation |
| Dados mecânicos | |
| L x A x P: | 270 x 232 x 253 |
| Peso: | 726,0 kg/100 |
| Polaridade: | 3 polos |
| Montagem: | para montagem em placa |
| pontos terminais | |
| screw connection | |
| M10 | |
| Md min.: | 25,2 Nm |
| Md max.: | 30,8 Nm |
| Not suitable for aluminium cables ! | |
| lam. Cu width: | 15 - 30 mm |
| lam. Cu thickness: | 1 - 10 mm |
| Not suitable for aluminium cables ! | |
|
When installing a cover, the switch-disconnector on the housing must not be closed, the safety instructions for the Emergency Stop switch must be observed. |
|
| permitted power dissipation of the fuse-link: | 23 W |
33163
000
conexão tipo grampo para cabos de Cu
70 - 150 mm²
para: QCB-NH2, LTS-F 400, LTS 630
Mais
33366
000

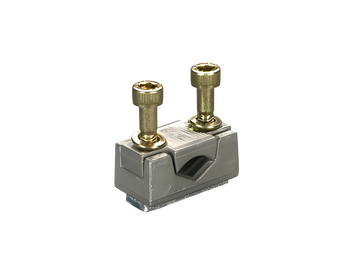

terminal prismático, único, para cond. Cu e Al
