隔离开关熔断器组，3 极 (33338)

The picture may show a similar product.

说明

订货号 33338 000

CAPUS®Panel

隔离开关熔断器组，3 极

螺钉 M10，墨灰色手柄

NH 1, 250 A

for mounting plate

ERGONFUSE-250

系统

Panel

产品优势

双断点, 断开点可视, 手柄弹性开启, 闭合 更换熔芯在无电状态下进行 安装和连接材料在供货范围内

产品组 15

分组

 06
包装件数 1
EAN 4021267333386
ECLASS 6.1 27371401
ECLASS 7.1 27371401
ETIM 4.0 EC001040
ETIM 5.0 EC001040

认证

标准

IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only

认证许可

IEC (CB)

型号: LTS-F250

产品信息

for fuse links size: NH 1
fuse links acc. to standard: IEC / HD 60269-2
所使用熔断器的允许损耗功率: 23 W
Details IEC
标准
IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only
Electrical data IEC
端部供电（IEC）: 250 A
额定电压（IEC）AC: 690 V
rated isolation voltage Ui AC: 1000 V
额定冲击耐受电压 Uimp: 8 kV
使用等级 AC (IEC 60947-3): AC-23 B (690V)
AC-22 B (690V)
AC-21 B (690V)
带熔断器时的条件额定短路电流: 80 kA / 690 V
带熔断器测定的工作等级: gG

功率输出:

The power dissipation at a typical load of 80 % results to 28.8 W.

(The power dissipation at full load would be 45.0 W.)

机械使用寿命(开关次数) 7000
箱内约定封闭发热电流
250 A, 水平安装(极并排)封闭 504 x 378 x 302 mm
250 A, 垂直安装(极上下) 封闭 500 x 500 x 300 mm
带有连接空间盖罩, 正面触摸保护

IP 20 适用熔断丝 DIN 43620 尺寸1 最大 23 W 损耗功率
机械数值
宽 x 高 x 厚: 270 x 232 x 253
重量: 726.0 kg/100
极数: 3 极
Mounting: for mounting plate
连接端
screw connection
M10
Md min.: 25.2 Nm
Md max.: 30.8 Nm
Not suitable for aluminium cables !
lam. Cu width: 15 - 30 mm
lam. Cu thickness: 1 - 10 mm

Application notes

Not suitable for aluminium cables !

在安装手柄标识座时, 负荷隔离开关不能闭合, 并要考虑紧急开关的安全规定。
所使用熔断器的允许损耗功率: 23 W

链接

Article master data, overviews and prices

最新的金属附加值

3D and 2D data in a wide range of formats

CAD Daten WSCAD

下载

| 通用技术说明

| 安装说明

| CAD model 3D STP

| CAD Symbol 2D DXF

| Data packet EPlan (*.edz)

| 比例图

| 比例图 2

| EU 符合性声明

| 产品描述（PDF)

| 设计验证用产品数据，根据 IEC / EN 61439-1

| 招标文件 - 扩展版本(*.rtf)

| 招标文件 - 标准版本(*.rtf)

附件

connection accessories

33163 000
压板连接端子，适用于铜导线
70 - 150 mm²
适用于: QCB-NH2, LTS-F 400, LTS 630
更多

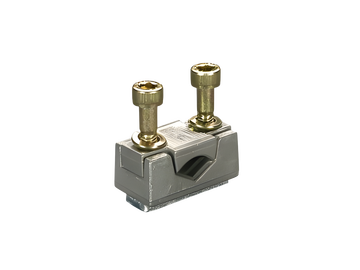

33366 000
棱形端子，用于单根导线，适用于铜和铝导线
70 - 150 mm²
适用于: LTS-F 250, LTS 400
更多

covers

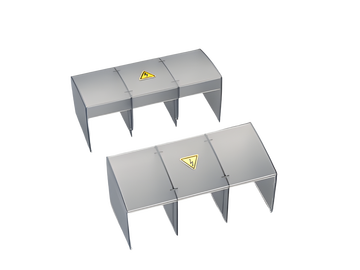

33351 000
连接空间盖罩
用于覆盖所有连接，深灰色
LTS-400/630, LTS-F 250/400
更多

further accessories

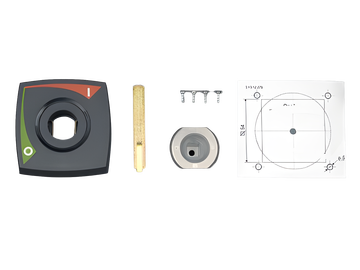

33342 000
门耦合旋转手柄
墨灰色，不带手柄
不带门联锁
适用于: LTS-250/400/630 LTS-F 160/250/400
更多

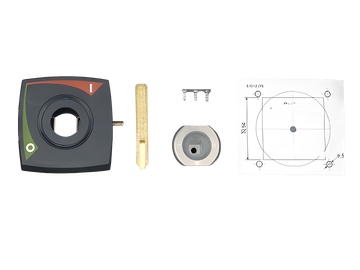

33345 000
门耦合旋转手柄
墨灰色，不带手柄
带门联锁，可配挂锁
适用于: LTS-250/400/630 LTS-F 160/250/400
更多

33347 000
信号开关
1 常开触点+ 1 常闭触点，插接端子 6.3 x 0.8
LTS, LTS-F
更多

33380 000
延长轴，550 mm 长
LTS-250/400/630, LTS-F 160/250/400
适用于: LTS-250/400/630, LTS-F 160/250/400
更多

23923 000AD
延长轴，300 mm 长
适用于: S32 250 A / 400 A
更多
