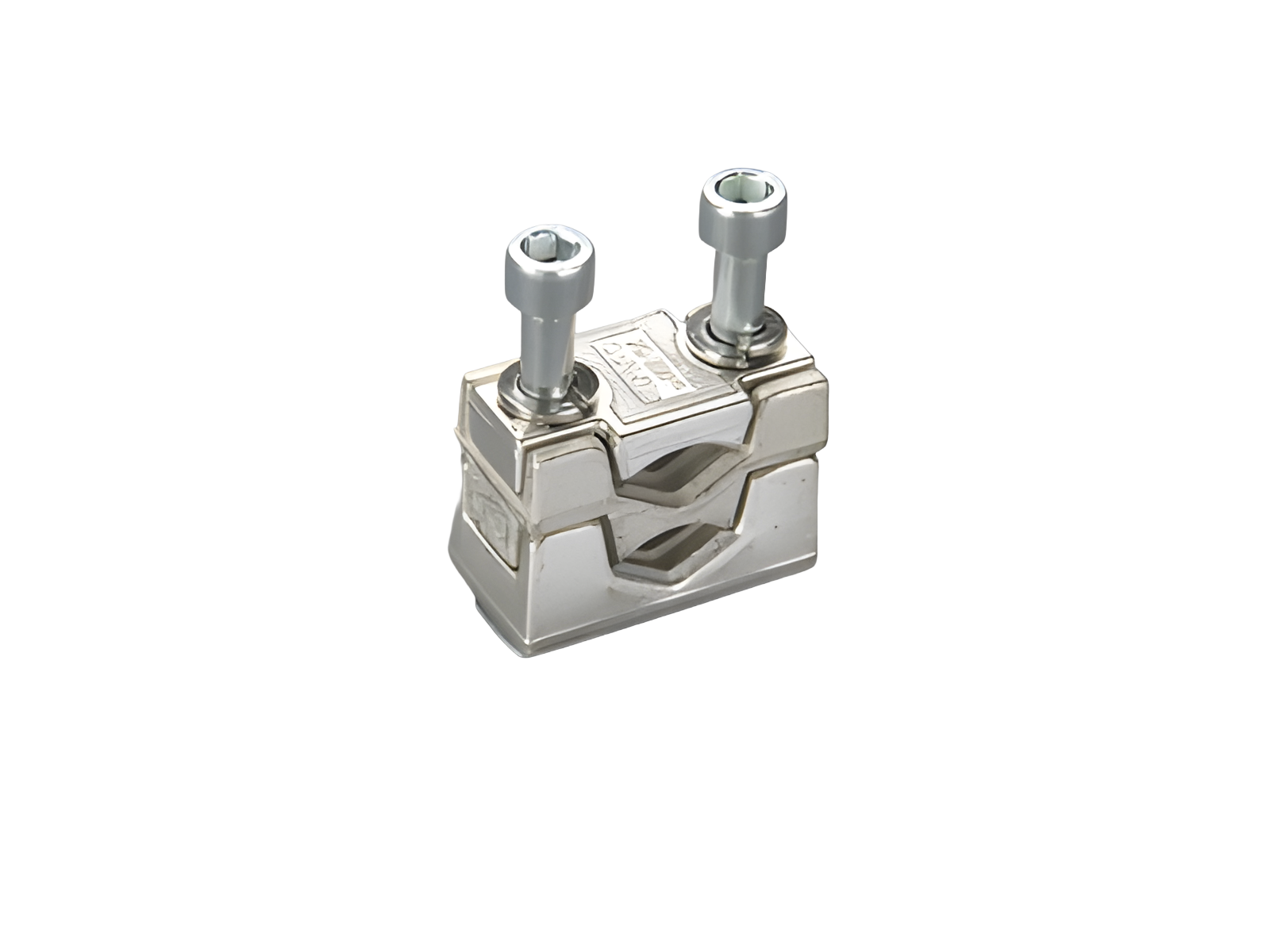

terminal prisma, duplo, para cabos de Cu (33145)

A imagem pode mostrar um produto similar.

Descrição

Código da peça: 33145000

terminal prisma, duplo, para cabos de Cu

2x 35 - 70 mm²

para QCB-NH1, QCS-NH1, QCS-320

Sistema

60Classic

Grupo de produto	09
Subgroup	51

Unidade por pacote	1
EAN	4021267331450

ECLASS 6.1	27142190
ECLASS 7.1	27142190
ETIM 4.0	EC002498
ETIM 5.0	EC002498

Aprovações

Standards

IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only

Dados técnicos

Dados IEC
Standards
IEC 60947-1:2020 IEC 60947-3:2020 AC ratings only

Dados mecânicos
Peso:	16,6 kg/100

pontos terminais
screw drive:	S5
wire stripping:	23 mm
min. cross-section:	35 mm²
max. cross-section:	70 mm²
rm:	35 - 70 mm²
f:	35 - 70 mm²
f + AE:	35 - 70 mm²
(f + AE may not fit with max. cross-section)
sm:	35 - 70 mm²
Md min.:	4,8 Nm
Md max.:	7,2 Nm
Not suitable for aluminium cables !

Instruções de Aplicação

Not suitable for aluminium cables !

short-circuit withstandability:	determined by main product
