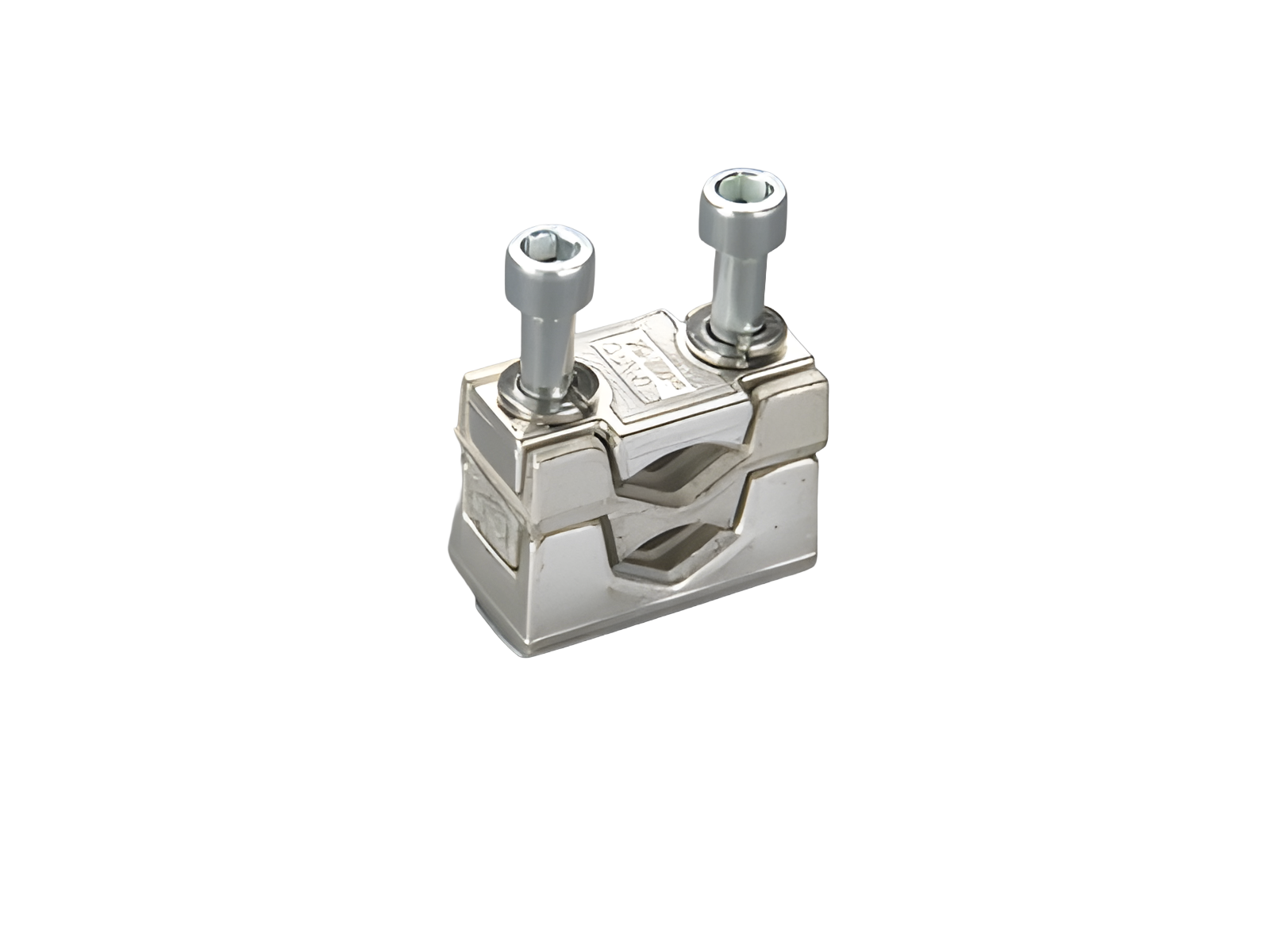

borne prismático, doble, para cables de Cu (33145)

La imagen puede mostrar un producto similar.

Descripción

Part No.: 33145 000

borne prismático, doble, para cables de Cu

2x 35 - 70 mm²

para QCB-NH1, QCS-NH1, QCS-320

sistema

60Classic

grupo de producto	09
subgrupo	51

embalaje	1
EAN	4021267331450

ETIM 5.0	EC002498
ETIM 8.0	EC002498
ETIM 10.0	EC002498

Homologaciónes

Normas

IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only

Datos técnicos

datos IEC
Normas
IEC 60947-1:2020 IEC 60947-3:2020 AC ratings only

datos mecánicos
peso:	16,6 kg/100

puntos de apriete
screw drive:	S5
wire stripping:	23 mm
min. cross-section:	35 mm²
max. cross-section:	70 mm²
rm:	35 - 70 mm²
f:	35 - 70 mm²
f + AE:	35 - 70 mm²
(f + AE may not fit with max. cross-section)
sm:	35 - 70 mm²
Md min.:	4,8 Nm
Md max.:	7,2 Nm
Not suitable for aluminium cables !

cualidad de materiales
halogen-free:	Yes

Application notes

Not suitable for aluminium cables !

determined by main product

Links

Article master data, overviews and prices

Current prices and surcharges

3D and 2D data in a wide range of formats

CAD Daten WSCAD

Downloads

| General technical information

| Mounting instructions

| CAD model 3D PDF

| CAD model 3D STP

| CAD symbol 2D DXF

| Data packet EPlan (*.edz)

| Dimensioned drawing

| EU declaration of conformity

| Product description (PDF)

| Product data for design verfication according to IEC / EN 61439-1

| Text for specification - extended version (*.rtf)

| Text for specification - standard version (*.rtf)

Se utiliza para

33552 000
QUADRON Panel Speed
interruptor-seccionador de 3 polos
tornillo M10
320 A
for mounting plate
Mas

03301 000
QUADRON 60Classic
parte inferior de base NH de 250 A, salida parte superior / inferior
tornillo M10
talla 1/3P
Conexión cables por arriba o por abajo
para barras: 12, 15, 20, 25, 30 x 5, 10 y barras perfiladas
Mas

33515 000
QUADRON Panel Speed
seccionador con fusibles, 3 polos
tornillo M10, para maneta giratoria de acoplamiento a puerta
talla 1
double-breaking
operator independent switching (snap-action mechanism)
for mounting plate
Mas

33553 000
QUADRON 60Classic Speed
interruptor-seccionador de 3 polos
tornillo M10, conexión inferior, para maneta de acoplamiento a puerta
320 A
double-breaking
operator independent switching (snap-action mechanism)
para barras: 12, 15, 20, 25, 30 x 5, 10 y barras perfiladas
Mas

33551 000
QUADRON 60Classic Speed
interruptor-seccionador de 3 polos
tornillo M10, conexión superior
320 A
double-breaking
operator independent switching (snap-action mechanism)
para barras: 12, 15, 20, 25, 30 x 5, 10 y barras perfiladas
Mas

33512 000
QUADRON Panel Speed
seccionador con fusibles, 3 polos
tornillo M10
talla 1
double-breaking
operator independent switching (snap-action mechanism)
for mounting plate
Mas

33514 000
QUADRON 60Classic Speed
seccionador con fusibles, 3 polos
tornillo M10, conexión superior, para maneta de acoplamiento a puerta
talla 1
double-breaking
operator independent switching (snap-action mechanism)
para barras: 12, 15, 20, 25, 30 x 5, 10 y barras perfiladas
Mas

33554 000
QUADRON 60Classic Speed
interruptor-seccionador de 3 polos
tornillo M10, conexión superior, para maneta de acoplamiento a puerta
320 A
double-breaking
operator independent switching (snap-action mechanism)
para barras: 12, 15, 20, 25, 30 x 5, 10 y barras perfiladas
Mas

33550 000
QUADRON 60Classic Speed
interruptor-seccionador de 3 polos
tornillo M10, conexión inferior
320 A
double-breaking
operator independent switching (snap-action mechanism)
para barras: 12, 15, 20, 25, 30 x 5, 10 y barras perfiladas
Mas

33513 000
QUADRON 60Classic Speed
seccionador con fusibles, 3 polos
tornillo M10, conexión inferior, para maneta de acoplamiento a puerta
talla 1
double-breaking
operator independent switching (snap-action mechanism)
para barras: 12, 15, 20, 25, 30 x 5, 10 y barras perfiladas
Mas

33516 000
QUADRON 60Classic Speed
seccionador con fusibles, 3 polos
tornillo M10, conexión inferior, con control electrónico de fusión
talla 1
double-breaking
operator independent switching (snap-action mechanism)
para barras: 12, 15, 20, 25, 30 x 5, 10 y barras perfiladas
Mas

03300 000
QUADRON 60Classic
parte inferior de base NH de 250 A, salida parte superior / inferior
borne-brida
talla 1/3P
Conexión cables por arriba o por abajo
para barras: 12, 15, 20, 25, 30 x 5, 10 y barras perfiladas
Mas

33511 000
QUADRON 60Classic Speed
seccionador con fusibles, 3 polos
tornillo M10, conexión frontal
talla 1
double-breaking
operator independent switching (snap-action mechanism)
para barras: 12, 15, 20, 25, 30 x 5, 10 y barras perfiladas
Mas

33393 000
QUADRON Panel
seccionador NH, talla 1, 250 A, montaje en superficie
borne-brida
for mounting plate
Mas

33600 000
QUADRON 60Classic
seccionador NH, talla 1, 250 A, montaje sobre barras, conexión superior / inferior
borne-brida
Conexión cables por arriba o por abajo
para barras: 12, 15, 20, 25, 30 x 5, 10 y barras perfiladas
Mas

33201 000
QUADRON Panel
seccionador NH, talla 1, 250 A, montaje en superficie
tornillo M10
for mounting plate
Mas

33149 000
QUADRON Panel
seccionador NH, talla 1, 250 A, montaje en superficie
tornillo M10
with electromechanical fuse monitoring
for mounting plate
Mas

33510 000
QUADRON 60Classic Speed
seccionador con fusibles, 3 polos
tornillo M10, conexión inferior
talla 1
double-breaking
operator independent switching (snap-action mechanism)
para barras: 12, 15, 20, 25, 30 x 5, 10 y barras perfiladas
Mas

33160 000
QUADRON 60Classic
seccionador NH, talla 1, 250 A, montaje sobre barras, conexión superior / inferior
tornillo M10
with electromechanical fuse monitoring
Conexión cables por arriba o por abajo
para barras: 12, 15, 20, 25, 30 x 5, 10 y barras perfiladas
Mas

33330 000
QUADRON Panel
seccionador NH, talla 1, 250 A, montaje en superficie
tornillo M10
with electronic fuse monitoring
for mounting plate
Mas

33325 000
QUADRON 60Classic
seccionador NH, talla 1, 250 A, montaje sobre barras, conexión superior / inferior
tornillo M10
with electronic fuse monitoring
Conexión cables por arriba o por abajo
para barras: 12, 15, 20, 25, 30 x 5, 10 y barras perfiladas
Mas

33601 000
QUADRON 60Classic
seccionador NH, talla 1, 250 A, montaje sobre barras, conexión superior / inferior
tornillo M10
Conexión cables por arriba o por abajo
para barras: 12, 15, 20, 25, 30 x 5, 10 y barras perfiladas
Mas

https://pim.woehner.de/ES/DE/1000047298

Busca tu contacto

a la pagina de contactos

Wöhner GmbH & Co. KG
Elektrotechnische Systeme
Mönchrödener Str. 10
96472 Rödental

Order hotline (Germany)
+49 9563 751 161
order@woehner.de

Technical hotline (Germany)
+49 9563 751 260
support@woehner.com
