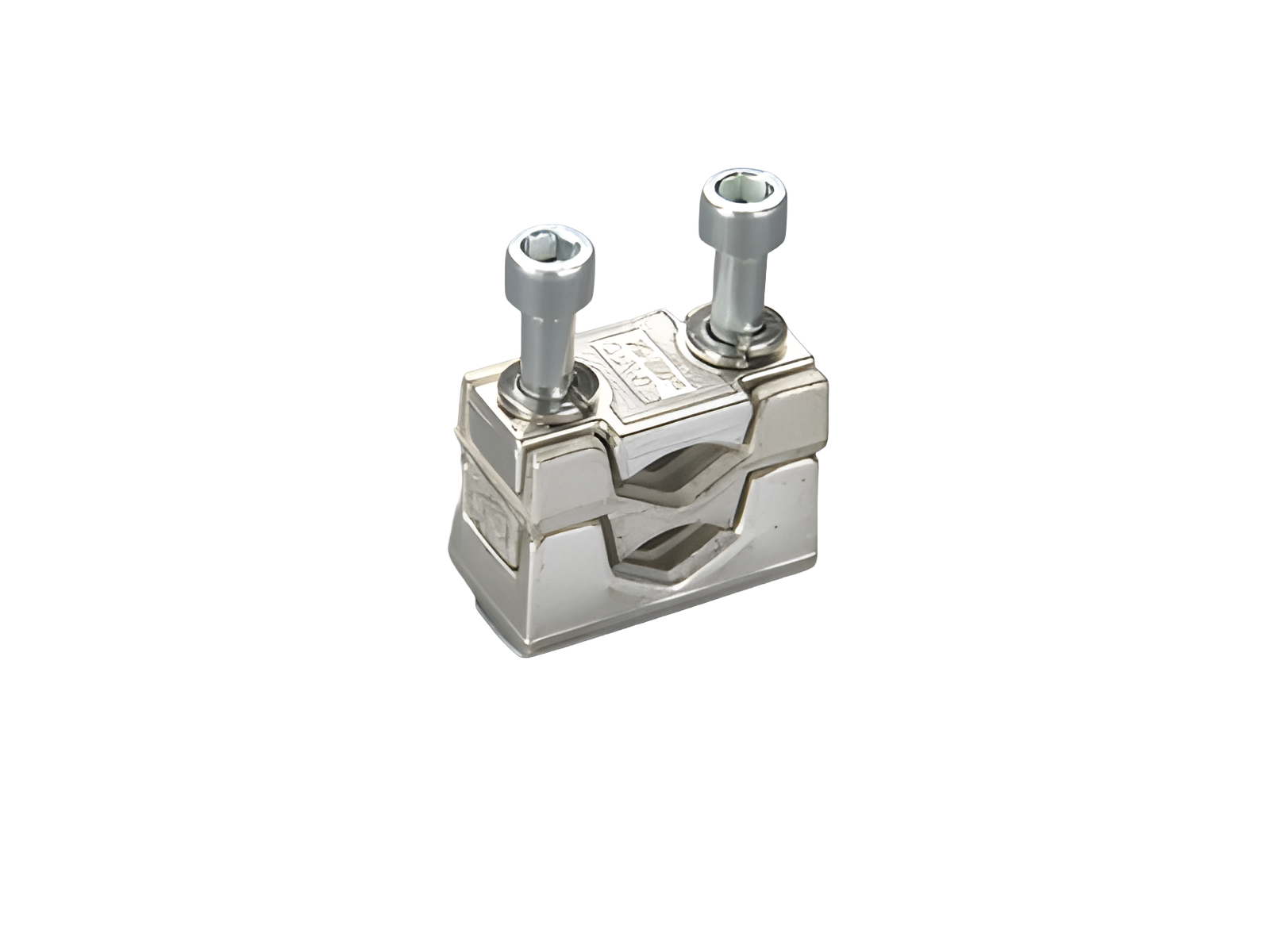

borne prismático, doble, para cables de Cu (33145)

La imagen puede mostrar un producto similar.

Descripción

Part No.: 33145000

borne prismático, doble, para cables de Cu

2x 35 - 70 mm²

para QCB-NH1, QCS-NH1, QCS-320

sistema

60Classic

grupo de producto 09
subgrupo 51
embalaje 1
EAN 4021267331450
ECLASS 6.1 27142190
ECLASS 7.1 27142190
ETIM 4.0 EC002498
ETIM 5.0 EC002498

Homologaciónes

Normas

IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only

Datos técnicos

datos IEC
Normas
IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only
datos mecánicos
peso: 16.6 kg/100
puntos de apriete
screw drive: S5
wire stripping: 23 mm
min. cross-section: 35 mm²
max. cross-section: 70 mm²
rm: 35 - 70 mm²
f: 35 - 70 mm²
f + AE: 35 - 70 mm²
(f + AE may not fit with max. cross-section)
sm: 35 - 70 mm²
Md min.: 4.8 Nm
Md max.: 7.2 Nm
Not suitable for aluminium cables !

Application notes

Not suitable for aluminium cables !
short-circuit withstandability: determined by main product

Links

Article master data, overviews and prices

Current prices and surcharges

3D and 2D data in a wide range of formats

Downloads

| General technical information

| Mounting instructions

| CAD model 3D PDF

| CAD model 3D STP

| Data packet EPlan (*.edz)

| Dimensioned drawing

| EU declaration of conformity

| Product description (PDF)

| Product data for design verfication according to IEC / EN 61439-1

| Text for specification - extended version (*.rtf)

| Text for specification - standard version (*.rtf)

Se utiliza para

33515000
QUADRON®Panel Speed
seccionador con fusibles, 3 polos
tornillo M10, para maneta giratoria de acoplamiento a puerta
talla 1
double-breaking
Mas

33552000
QUADRON®Panel Speed
interruptor-seccionador de 3 polos
tornillo M10
320 A
Mas

03301000
QUADRON®60Classic
parte inferior de base NH de 250 A, salida parte superior / inferior
tornillo M10
talla 1/3P
Conexión cables por arriba o por abajo
para barras: 12, 15, 20, 25, 30 x 5, 10 y barras perfiladas
Mas

33512000
QUADRON®Panel Speed
seccionador con fusibles, 3 polos
tornillo M10
talla 1
double-breaking
Mas

03300000
QUADRON®60Classic
parte inferior de base NH de 250 A, salida parte superior / inferior
borne-brida
talla 1/3P
Conexión cables por arriba o por abajo
para barras: 12, 15, 20, 25, 30 x 5, 10 y barras perfiladas
Mas

33514000
QUADRON®60Classic Speed
seccionador con fusibles, 3 polos
tornillo M10, conexión superior, para maneta de acoplamiento a puerta
talla 1
double-breaking
para barras: 12, 15, 20, 25, 30 x 5, 10 y barras perfiladas
Mas

33553000
QUADRON®60Classic Speed
interruptor-seccionador de 3 polos
tornillo M10, conexión inferior, para maneta de acoplamiento a puerta
320 A
double-breaking
para barras: 12, 15, 20, 25, 30 x 5, 10 y barras perfiladas
Mas

33393000
QUADRON®Panel
seccionador NH, talla 1, 250 A, montaje en superficie
borne-brida
Mas

33513000
QUADRON®60Classic Speed
seccionador con fusibles, 3 polos
tornillo M10, conexión inferior, para maneta de acoplamiento a puerta
talla 1
double-breaking
para barras: 12, 15, 20, 25, 30 x 5, 10 y barras perfiladas
Mas

33554000
QUADRON®60Classic Speed
interruptor-seccionador de 3 polos
tornillo M10, conexión superior, para maneta de acoplamiento a puerta
320 A
double-breaking
para barras: 12, 15, 20, 25, 30 x 5, 10 y barras perfiladas
Mas

33551000
QUADRON®60Classic Speed
interruptor-seccionador de 3 polos
tornillo M10, conexión superior
320 A
double-breaking
para barras: 12, 15, 20, 25, 30 x 5, 10 y barras perfiladas
Mas

33516000
QUADRON®60Classic Speed
seccionador con fusibles, 3 polos
tornillo M10, conexión inferior, con control electrónico de fusión
talla 1
double-breaking
para barras: 12, 15, 20, 25, 30 x 5, 10 y barras perfiladas
Mas

33330000
QUADRON®Panel
seccionador NH, talla 1, 250 A, montaje en superficie
tornillo M10
with electronic fuse monitoring
Mas

33149000
QUADRON®Panel
seccionador NH, talla 1, 250 A, montaje en superficie
tornillo M10
with electromechanical fuse monitoring
Mas

33550000
QUADRON®60Classic Speed
interruptor-seccionador de 3 polos
tornillo M10, conexión inferior
320 A
double-breaking
para barras: 12, 15, 20, 25, 30 x 5, 10 y barras perfiladas
Mas

33511000
QUADRON®60Classic Speed
seccionador con fusibles, 3 polos
tornillo M10, conexión frontal
talla 1
double-breaking
para barras: 12, 15, 20, 25, 30 x 5, 10 y barras perfiladas
Mas

33201000
QUADRON®Panel
seccionador NH, talla 1, 250 A, montaje en superficie
tornillo M10
Mas

33600000
QUADRON®60Classic
seccionador NH, talla 1, 250 A, montaje sobre barras, conexión superior / inferior
borne-brida
Conexión cables por arriba o por abajo
para barras: 12, 15, 20, 25, 30 x 5, 10 y barras perfiladas
Mas

33510000
QUADRON®60Classic Speed
seccionador con fusibles, 3 polos
tornillo M10, conexión inferior
talla 1
double-breaking
para barras: 12, 15, 20, 25, 30 x 5, 10 y barras perfiladas
Mas

33160000
QUADRON®60Classic
seccionador NH, talla 1, 250 A, montaje sobre barras, conexión superior / inferior
tornillo M10
with electromechanical fuse monitoring
Conexión cables por arriba o por abajo
para barras: 12, 15, 20, 25, 30 x 5, 10 y barras perfiladas
Mas

33325000
QUADRON®60Classic
seccionador NH, talla 1, 250 A, montaje sobre barras, conexión superior / inferior
tornillo M10
with electronic fuse monitoring
Conexión cables por arriba o por abajo
para barras: 12, 15, 20, 25, 30 x 5, 10 y barras perfiladas
Mas

33601000
QUADRON®60Classic
seccionador NH, talla 1, 250 A, montaje sobre barras, conexión superior / inferior
tornillo M10
Conexión cables por arriba o por abajo
para barras: 12, 15, 20, 25, 30 x 5, 10 y barras perfiladas
Mas
