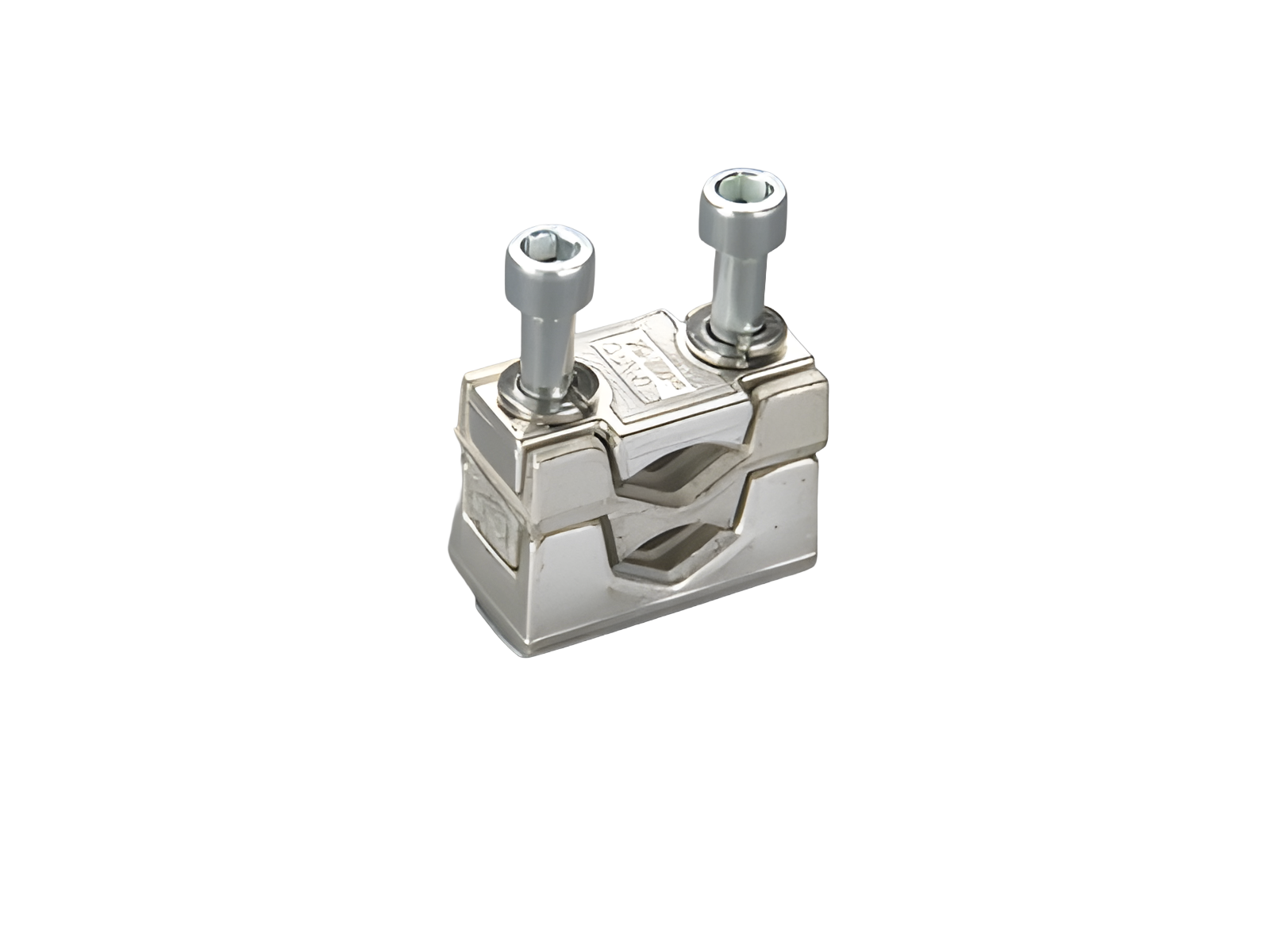

棱形连接端子，用于两根导线，适用于铜导线 (33145)

The picture may show a similar product.

说明

订货号 33145000

棱形连接端子，用于两根导线，适用于铜导线

2x 35 - 70 mm²

适用 QCB-NH1, QCS-NH1, QCS-320

系统

60Classic

产品组 09

分组

 51
包装件数 1
EAN 4021267331450
产品手册页码 2020 : 3.24, 3.28, 6.14, 6.17
ECLASS 6.1 27142190
ECLASS 7.1 27142190
ETIM 4.0 EC002498
ETIM 5.0 EC002498

认证

标准

IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only

认证许可

EAC

EAC Type: AC-A

产品信息

Details IEC
标准
IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only
电气数值
短路稳定性: 由主产品决定
机械数值
重量: 16.6 kg/100

铜, 2x 35-70mm² rm, sm, f+AE 2x 70mm²f

连接端
Not suitable for aluminium cables !

链接

Article master data, overviews and prices

最新的金属附加值

下载

| 通用技术说明

| 安装说明

| CAD Modell 3D PDF

| CAD model 3D STP

| 比例图

| EU 符合性声明

| Declaration of conformity UKCA

| 产品描述（PDF)

| 设计验证用产品数据，根据 IEC / EN 61439-1

| 招标文件 - 扩展版本(*.rtf)

| 招标文件 - 标准版本(*.rtf)

Usage

33515000
QUADRON®Panel Speed
隔离开关熔断器组，3 极
螺钉 M10，适用于门耦合旋转手柄
尺寸 1
double-breaking
更多

33552000
QUADRON®Panel Speed
隔离开关，3 极
螺钉 M10
320 A
更多

03301000
QUADRON®60Classic
刀型触头熔断器支持件
螺钉 M10
尺寸 1 / 3极
上端或下端接电缆
适用母线: 12, 15, 20, 25, 30 x 5, 10 和异型母线
更多

33512000
QUADRON®Panel Speed
隔离开关熔断器组，3 极
螺钉 M10
尺寸 1
double-breaking
更多

33393000
QUADRON®Panel
NH 熔断器式隔离开关，尺寸1，250A，固定式
框端子
更多

03300000
QUADRON®60Classic
刀型触头熔断器支持件
框端子
尺寸 1 / 3极
上端或下端接电缆
适用母线: 12, 15, 20, 25, 30 x 5, 10 和异型母线
更多

33514000
QUADRON®60Classic Speed
隔离开关熔断器组，3 极
螺钉 M10，上端连接，适用于门耦合旋转手柄
尺寸 1
double-breaking
适用母线: 12, 15, 20, 25, 30 x 5, 10 和异型母线
更多

33553000
QUADRON®60Classic Speed
隔离开关，3 极
螺钉 M10，下端连接，适用于门耦合旋转手柄
320 A
double-breaking
适用母线: 12, 15, 20, 25, 30 x 5, 10 和异型母线
更多

33554000
QUADRON®60Classic Speed
隔离开关，3 极
螺钉 M10，上端连接，适用于门耦合旋转手柄
320 A
double-breaking
适用母线: 12, 15, 20, 25, 30 x 5, 10 和异型母线
更多

33551000
QUADRON®60Classic Speed
隔离开关，3 极
螺钉 M10，上端连接
320 A
double-breaking
适用母线: 12, 15, 20, 25, 30 x 5, 10 和异型母线
更多

33513000
QUADRON®60Classic Speed
隔离开关熔断器组，3 极
螺钉 M10，下端连接，适用于门耦合旋转手柄
尺寸 1
double-breaking
适用母线: 12, 15, 20, 25, 30 x 5, 10 和异型母线
更多

33516000
QUADRON®60Classic Speed
隔离开关熔断器组，3 极
螺钉 M10，下端连接，带电子熔丝监测器
尺寸 1
double-breaking
适用母线: 12, 15, 20, 25, 30 x 5, 10 和异型母线
更多

33149000
QUADRON®Panel
NH 熔断器式隔离开关，尺寸 1，250A，固定式
螺钉 M10
with electromechanical fuse monitoring
更多

33511000
QUADRON®60Classic Speed
隔离开关熔断器组，3 极
螺钉 M10，上端连接
尺寸 1
double-breaking
适用母线: 12, 15, 20, 25, 30 x 5, 10 和异型母线
更多

33330000
QUADRON®Panel
NH 熔断器式隔离开关，尺寸 1，250 A，固定式
螺钉 M10
with electronic fuse monitoring
更多

33550000
QUADRON®60Classic Speed
隔离开关，3 极
螺钉 M10，下端连接
320 A
double-breaking
适用母线: 12, 15, 20, 25, 30 x 5, 10 和异型母线
更多

33201000
QUADRON®Panel
NH 熔断器式隔离开关，尺寸 1，250 A，固定式
螺钉 M10
更多

33600000
QUADRON®60Classic
NH 熔断器式隔离开关，尺寸 1, 250 A，母线式，上端/下端连接
框端子
上端或下端接电缆
适用母线: 12, 15, 20, 25, 30 x 5, 10 和异型母线
更多

33160000
QUADRON®60Classic
NH 熔断器式隔离开关，尺寸 1，250 A，母线式，上端/下端连接
螺钉 M10
with electromechanical fuse monitoring
上端或下端接电缆
适用母线: 12, 15, 20, 25, 30 x 5, 10 和异型母线
更多

33510000
QUADRON®60Classic Speed
隔离开关熔断器组，3 极
螺钉 M10，下端连接
尺寸 1
double-breaking
适用母线: 12, 15, 20, 25, 30 x 5, 10 和异型母线
更多

33325000
QUADRON®60Classic
NH 熔断器式隔离开关，尺寸 1，250 A，母线式，上端/下端连接
螺钉 M10
with electronic fuse monitoring
上端或下端接电缆
适用母线: 12, 15, 20, 25, 30 x 5, 10 和异型母线
更多

33601000
QUADRON®60Classic
NH 熔断器式隔离开关，尺寸 1, 250 A，母线式，上端/下端连接
螺钉 M10
上端或下端接电缆
适用母线: 12, 15, 20, 25, 30 x 5, 10 和异型母线
更多
