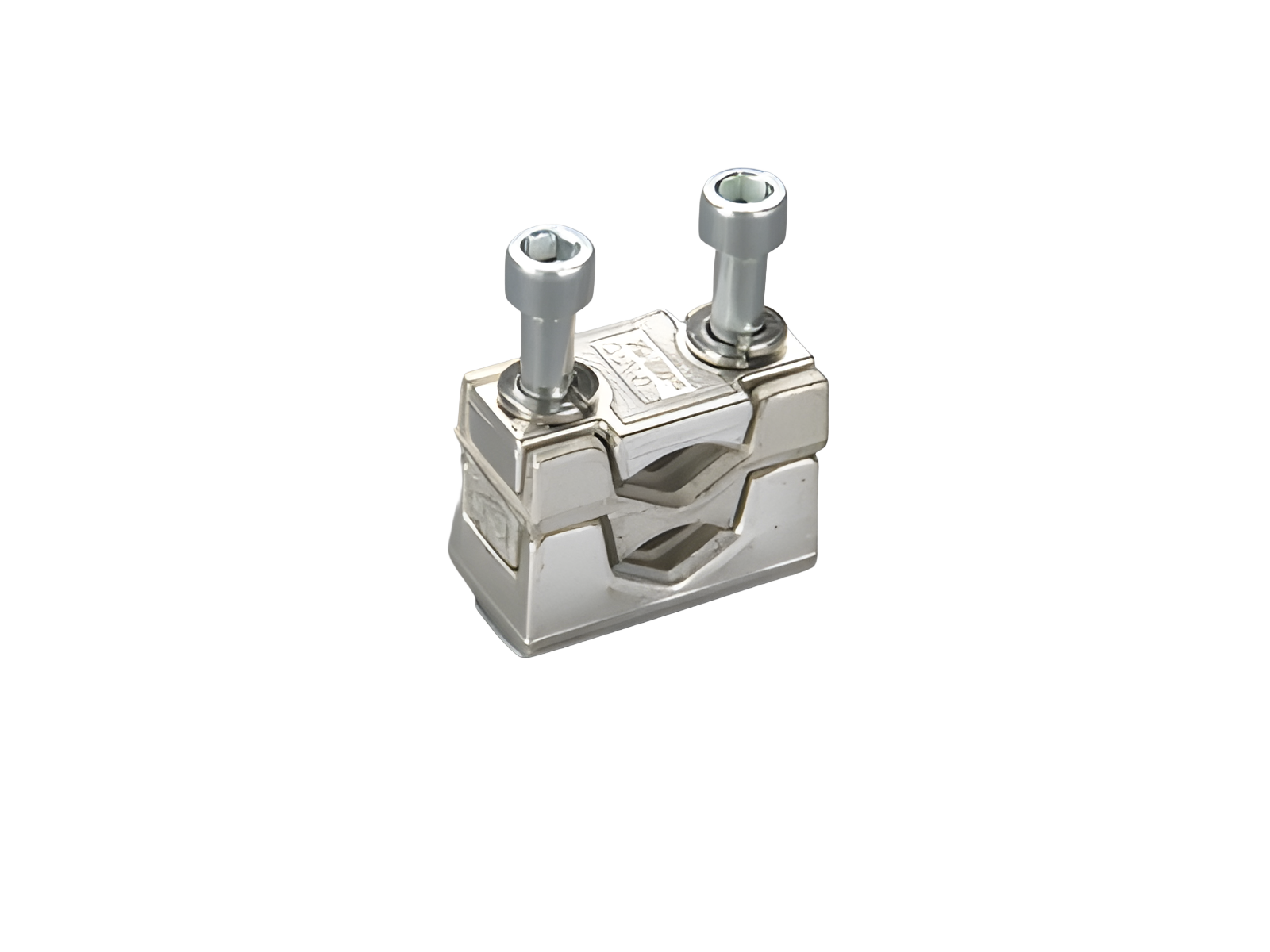

棱形连接端子，用于两根导线，适用于铜导线 (33145)

The picture may show a similar product.

说明

订货号 33145000

棱形连接端子，用于两根导线，适用于铜导线

2x 35 - 70 mm²

适用 QCB-NH1, QCS-NH1, QCS-320

系统

60Classic

产品组	09
分组	51

包装件数	1
EAN	4021267331450

ECLASS 6.1	27142190
ECLASS 7.1	27142190
ETIM 4.0	EC002498
ETIM 5.0	EC002498

认证

标准

IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only

产品信息

Details IEC
标准
IEC 60947-1:2020 IEC 60947-3:2020 AC ratings only

机械数值
重量:	16.6 kg/100

连接端
screw drive:	S5
wire stripping:	23 mm
min. cross-section:	35 mm²
最大横截面积:	70 mm²
rm:	35 - 70 mm²
f:	35 - 70 mm²
f + AE:	35 - 70 mm²
(f + AE may not fit with max. cross-section)
sm:	35 - 70 mm²
Md min.:	4.8 Nm
Md max.:	7.2 Nm
Not suitable for aluminium cables !

Application notes

Not suitable for aluminium cables !

短路稳定性:	由主产品决定
