刀型触头熔断器支持件，250 A

The picture may show a similar product.

说明

订货号 03301 000

QUADRON 60Classic

刀型触头熔断器支持件，250 A

螺钉 M10

尺寸 1 / 3极

仅上端或下端连接至系统

适用母线 12, 15, 20, 25, 30 x 5, 10 和异型母线

系统

60Classic

产品优势

CrossLink® Technology 转接器技术
通过快速安全对调转换模块更换上下端出线
简便安全的挂接和连接
通过两部分组成的防触摸保护实现安全的连接
适用矩形母线的母线架可覆盖安装

产品组 10

分组

 54
包装件数 1
EAN 4021267033019
ECLASS 14.0 27142106
ETIM 5.0 EC000067
ETIM 5.0 EC000067
ETIM 10.0 EC000067

认证

标准

IEC 60269-1:2006 + A1:2009 + A2:2014
IEC 60269-2:2013 + A1:2016

认证许可

CCC

型号: QCC-NH1

EAC Type: NH

产品信息

for fuse links size: NH 1
fuse links acc. to standard: IEC / HD 60269-2
所使用熔断器的允许损耗功率: 32 W
Details IEC
标准
IEC 60269-1:2006 + A1:2009 + A2:2014
IEC 60269-2:2013 + A1:2016
Electrical data IEC
端部供电（IEC）: 250 A
额定电压（IEC）AC: 690 V
额定电压 （IEC） DC: 440 V
额定冲击耐受电压 Uimp: 6 kV
带熔断器时的分断能力: 80 kA

功率输出:

The power dissipation at a typical load of 80 % results to 20.1 W.

(The power dissipation at full load would be 31.4 W.)

Supplementary data IEC

下述参数已经在特定条件下通过测试得到验证。开始设计之前，请联系维纳尔咨询这些条件。
最大电压 IEC AC: 800 V
最大电压 IEC DC: 800 V
最大允许工作温度 55°C
转接器模块, 防护等级 IP20 正面
机械数值
宽 x 高 x 厚: 184 x 210 x 132
重量: 198.5 kg/100
极数: 3 极
适用母线: 12, 15, 20, 25, 30 x 5, 10 和异型母线
连接端
screw connection
M10
screw drive: SW16
Md min.: 20.0 Nm
Md max.: 30.0 Nm
原材料性能
halogen-free: No

Application notes

所使用熔断器的允许损耗功率: 32 W

Links (Prices, CAD data)

Article master data, overviews and prices

最新的金属附加值

3D and 2D data in a wide range of formats

CAD data WSCAD

下载

| 通用技术说明

| CAD Modell 3D PDF

| CAD model 3D STP

| CAD Symbol 2D DXF

| Data packet EPlan (*.edz)

| 比例图

| EU 符合性声明

| 产品描述（PDF)

| 设计验证用产品数据，根据 IEC / EN 61439-1

| 招标文件 - 扩展版本(*.rtf)

| 招标文件 - 标准版本(*.rtf)

附件

connection accessories

33145 000
棱形连接端子，用于两根导线，适用于铜导线
2x 35 - 70 mm²
适用于: QCB-NH1, QCS-NH1, QCS-320
更多

33163 000
压板连接端子，适用于铜导线
70 - 150 mm²
适用于: QCB-NH2, LTS-F 400, LTS 630
更多

33166 000
棱形连接端子，用于单根导线，适用于铜导线
35 - 150 mm²
QCB-NH1, QCS-NH1, QCS-320
适用于: QCB-NH1, QCS-NH1, QCS-320
更多

33909 000
框端子，适用于铜导线
35 - 150 mm²
QCB-NH1, QCS-NH1, QCS-320
适用于: QCB-NH1, QCS-NH1, QCS-320
更多

covers

33142 000
盖罩，适用于线鼻子，上端/下端插接
适用于: QCB-NH1, QCS-NH1, QCS-320
更多

33916 000

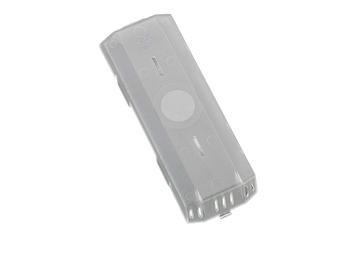

熔断体搭扣盖罩，适用于 03300, 03301
尺寸 1
更多

accessories for fuses

03502 000
NH 熔断器插拔手柄
不带护罩
尺寸 000 - 3
更多

spare parts

32595 000
CrossLink 60Classic
备件母线转接器 250 A
母线转接器底座用
更多

Similar products

03300 000
QUADRON 60Classic
刀型触头熔断器支持件，250 A
框端子
尺寸 1 / 3极
仅上端或下端连接至系统
适用母线: 12, 15, 20, 25, 30 x 5, 10 和异型母线
更多

https://pim.woehner.de/ZH/INT/1000047973
