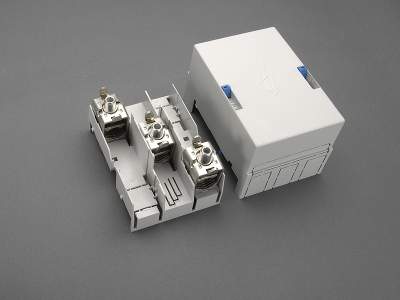

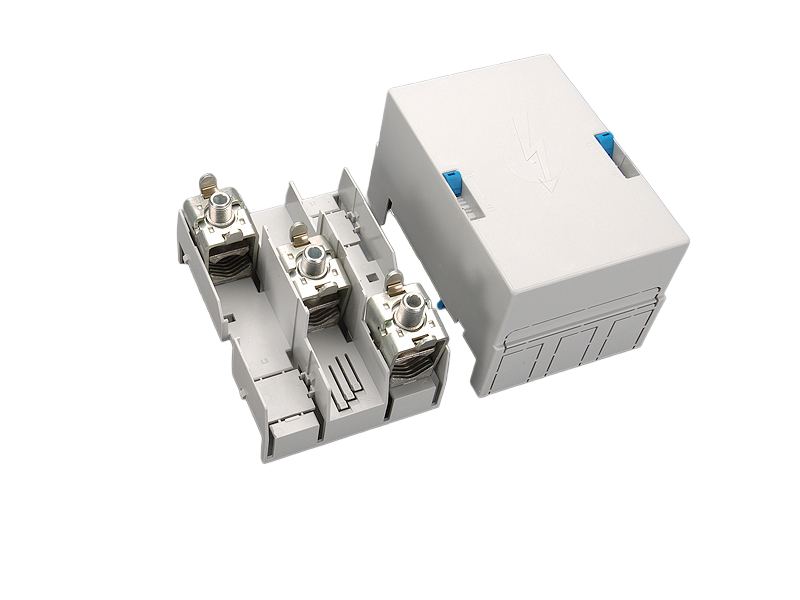

placa terminal de conexão, 3 polos (01754)

A imagem pode mostrar um produto similar.

Descrição

Código da peça: 01754000

CRITO^®60Classic

placa terminal de conexão, 3 polos

95 - 300 mm²

para barramentos 20, 25, 30 x 5, 10 e barramentos de seção

Sistema

60Classic

Vantagens do produto

Terminals with captive clamping screws
Conductor can be overlapped
Indication of nominal cross-section and tightening torque noted on the terminals.

Grupo de produto	07
Subgroup	51

Unidade por pacote	1
EAN	4021267017545

ECLASS 6.1	27141146
ECLASS 7.1	27141146
ETIM 4.0	EC000001
ETIM 5.0	EC000001

Aprovações

Standards

IEC 61439-1:2020
IEC 60999-1:1999
IEC 60999-2:2003

Approvals

DNV GL

Número de tipo: 413

Aprovação CCC: no certification required

Dados técnicos

Dados IEC
Standards
IEC 61439-1:2020 IEC 60999-1:1999 IEC 60999-2:2003

Dados elétricos IEC
Corrente de medição (IEC):	500 A
Tensão de medição (IEC) AC:	690 V

rated peak withstand current I_pk max.:

63.1 kA

Dados adicionais IEC
The following values have been verified with tests under certain conditions. Please ask Wöhner for this conditions before designing your panel.

tensão máxima IEC AC:	1000 V
tensão máxima IEC DC:	1500 V
current capacity (IEC) max.:	560 A

Dados electricos UL
for wires UL:	Cu 75°C

Dados mecânicos
L x A x P:	135 x 200 x 118
Peso:	165,7 kg/100
Polaridade:	3 polos
para barramentos:	20, 25, 30 x 5, 10 e barramentos de seção

pontos terminais
screw clamp connection
screw drive:	S8
wire stripping:	38 mm
min. cross-section:	95 mm²
max. cross-section:	300 mm²
Md min.:	24,0 Nm
Md max.:	36,0 Nm
Suitable for aluminium cables. When using aluminium cables, observe the maintenance instructions.
torque Alu:	Alu: Md 30 - 36 Nm

min. cross-section UL:	AWG 3/0
max. cross-section UL:	MCM 600
torque (UL):	266 lb-in
for wires UL:	Cu 75°C

for applications acc. to IEC / EN : Cu 95 - 300 mm² stranded round cables and stranded sectored cables as well as flexible cables (directly) Cu 240 - 300 mm² fine stranded flexible cables (directly) Al 120 - 300 mm² stranded round cables and stranded sectored cables Al 120 - 240 mm² solid sectored cables for applications acc. to UL / CSA : Cu 95 - 300 mm² / AWG 3/0 - MCM 600

Instruções de Aplicação

Suitable for aluminium cables. When using aluminium cables, observe the maintenance instructions.
The insulation performance of the article depends on the installation conditions.
