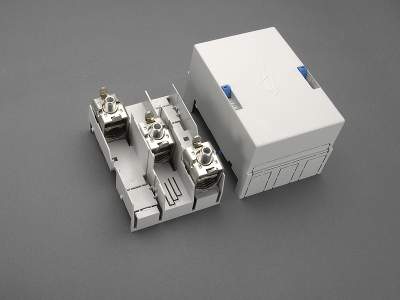

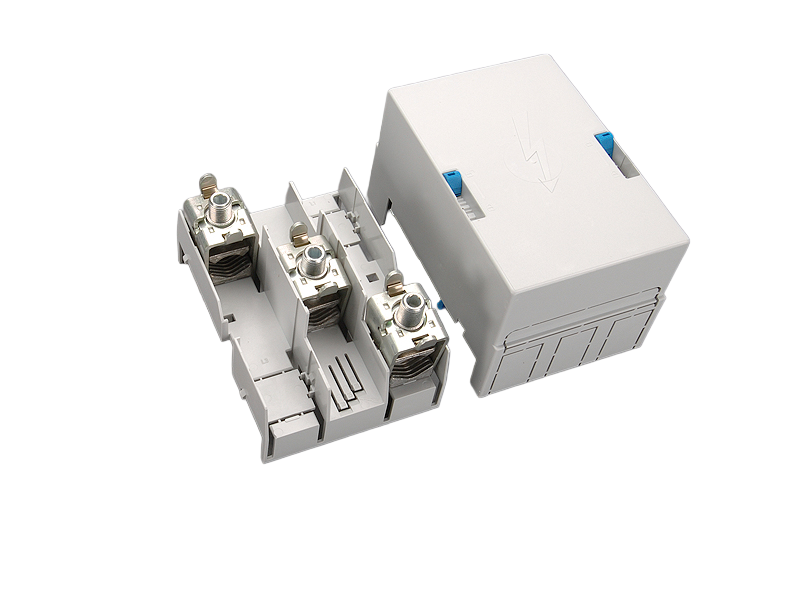

plaque bornier, 3 pôles (01754)

The picture may show a similar product.

Description

Référence 01754 000

CRITO®60Classic

plaque bornier, 3 pôles

95 -  300 mm²

pour jeux de barres 20, 25, 30 x 5, 10 et barres profilées

Système

60Classic

Avantages produit

Terminals with captive clamping screws
Conductor can be overlapped
Indication of nominal cross-section and tightening torque noted on the terminals.

Groupe de produits 07
Sous-groupe 51
Dimensions de l'emballage 1
EAN 4021267017545
ETIM 5.0 EC000001
ETIM 8.0 EC000001

Homologations

Normes

IEC 61439-1:2020
IEC 60999-1:1999
IEC 60999-2:2003

Approbations

DNV GL

Type: 413

Homologation CCC: no certification required

Données techniques

Details IEC
Normes
IEC 61439-1:2020
IEC 60999-1:1999
IEC 60999-2:2003
Electrical data IEC
Courant assigné (IEC): 500 A
Tension assignée (IEC) CA: 690 V
rated peak withstand current  Ipk max.: 63.1 kA
Supplementary data IEC

Les valeurs suivantes ont été vérifiées par des tests sous certaines conditions. Veuillez demander ces conditions à Wöhner avant de concevoir votre armoire.
Tension maximale IEC CA: 1000 V
Tension maximale IEC CC: 1500 V
current capacity (IEC) max.: 560 A
min. permitted operation temperature -40°C
Electrical data UL
for wires UL: Cu 75°C
Charactéristiques mécaniques
L x H x P: 135 x 200 x 118
Poids: 165,7 kg/100
Pôles: 3 pôles
pour jeux de barres: 20, 25, 30 x 5, 10 et barres profilées
Points de raccordement
screw clamp connection
screw drive: S8
wire stripping: 38 mm
min. cross-section: 95 mm²
max. cross-section: 300 mm²
rm: 95 - 300 mm²
f: 95 - 300 mm²
ff: 240 - 300 mm²
sm: 95 - 300 mm²
Md min.: 24,0 Nm
Md max.: 36,0 Nm
Suitable for aluminium cables.
When using aluminium cables, observe the maintenance instructions.
torque Alu: Alu: Md 30 - 36 Nm

min. cross-section UL: AWG 3/0
max. cross-section UL: MCM 600
torque (UL): 266 lb-in
for wires UL: Cu 75°C
Charactéristiques des matériaux
halogen-free: Yes

Application notes

Suitable for aluminium cables.
When using aluminium cables, observe the maintenance instructions.
Les performances d'isolation de l'article dépendent des conditions d'installation.

Links

Article master data, overviews and prices

Calcul de la plus-value métal

3D and 2D data in a wide range of formats

CAD Daten WSCAD

Documentation

| Informations techniques générales

| Symbole CAD 3D PDF

| Symbole CAD 3D STP

| Symbole CAD 2D DXF

| Data packet EPlan (*.edz)

| Dessin d’encmbrement

| Déclaration de conformité UE

| Descriptif produit (Pdf)

| Donnée pour la vérification de la conformité à l’IEC/EN 61439-1

| Texte complet pour spécification format (*.rtf)

| Texte standard pour spécification format (*.rtf)
