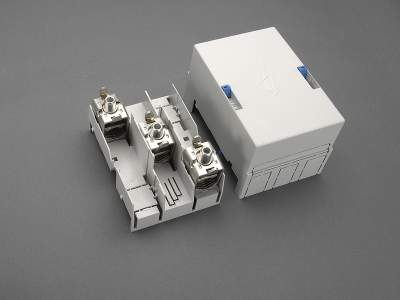

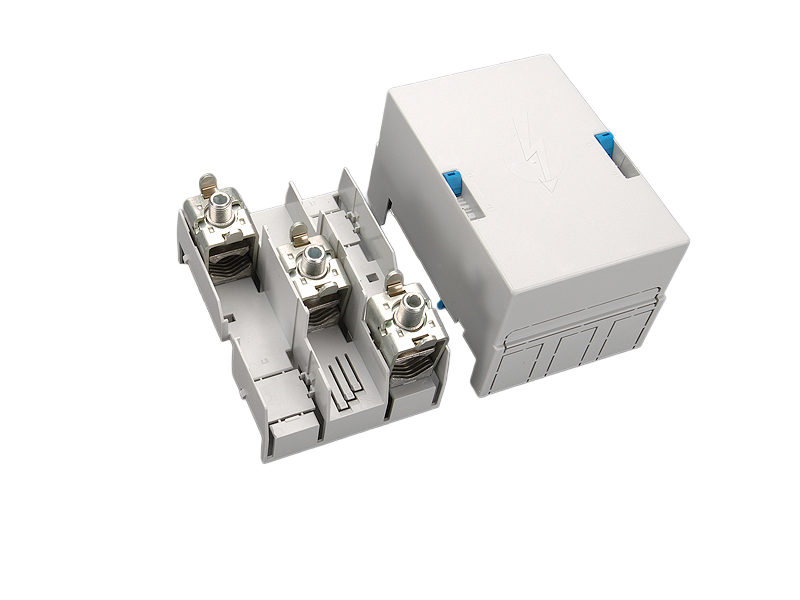

placa terminal de conexão, 3 polos (01754)

A imagem pode mostrar um produto similar.

Descrição

Código da peça: 01754 000

CRITO®60Classic

placa terminal de conexão, 3 polos

95 -  300 mm²

para barramentos 20, 25, 30 x 5, 10 e barramentos de seção

Sistema

60Classic

Vantagens do produto

Terminals with captive clamping screws
Conductor can be overlapped
Indication of nominal cross-section and tightening torque noted on the terminals.

Grupo de produto 07
Subgroup 51
Unidade por pacote 1
EAN 4021267017545
ECLASS 6.1 27141146
ECLASS 7.1 27141146
ETIM 4.0 EC000001
ETIM 5.0 EC000001

Aprovações

Standards

IEC 61439-1:2020
IEC 60999-1:1999
IEC 60999-2:2003

Approvals

DNV GL

Número de tipo: 413

Aprovação CCC: no certification required

Dados técnicos

Dados IEC
Standards
IEC 61439-1:2020
IEC 60999-1:1999
IEC 60999-2:2003
Dados elétricos IEC
Corrente de medição (IEC): 500 A
Tensão de medição (IEC) AC: 690 V
rated peak withstand current  Ipk max.: 63.1 kA
Dados adicionais IEC

The following values have been verified with tests under certain conditions. Please ask Wöhner for this conditions before designing your panel.
tensão máxima IEC AC: 1000 V
tensão máxima IEC DC: 1500 V
current capacity (IEC) max.: 560 A
Dados electricos UL
for wires UL: Cu 75°C
Dados mecânicos
L x A x P: 135 x 200 x 118
Peso: 165,7 kg/100
Polaridade: 3 polos
para barramentos: 20, 25, 30 x 5, 10 e barramentos de seção
pontos terminais
screw clamp connection
screw drive: S8
wire stripping: 38 mm
min. cross-section: 95 mm²
max. cross-section: 300 mm²
rm: 95 - 300 mm²
f: 95 - 300 mm²
ff: 240 - 300 mm²
sm: 95 - 300 mm²
Md min.: 24,0 Nm
Md max.: 36,0 Nm
Suitable for aluminium cables.
When using aluminium cables, observe the maintenance instructions.
torque Alu: Alu: Md 30 - 36 Nm

min. cross-section UL: AWG 3/0
max. cross-section UL: MCM 600
torque (UL): 266 lb-in
for wires UL: Cu 75°C

Instruções de Aplicação

Suitable for aluminium cables.
When using aluminium cables, observe the maintenance instructions.
The insulation performance of the article depends on the installation conditions.

Links

Dados mestre e visões gerais de artigos

Current prices and surcharges

3D and 2D data in a wide range of formats

CAD Daten WSCAD

Downloads

| General technical information

| CAD model 3D PDF

| CAD model 3D STP

| CAD symbol 2D DXF

| Data packet EPlan (*.edz)

| Esboço dimensionado

| EU declaration of conformity

| Descrição do produto (PDF)

| Product data for design verfication according to IEC / EN 61439-1

| Text for specification - extended version (*.rtf)

| Text for specification - standard version (*.rtf)
