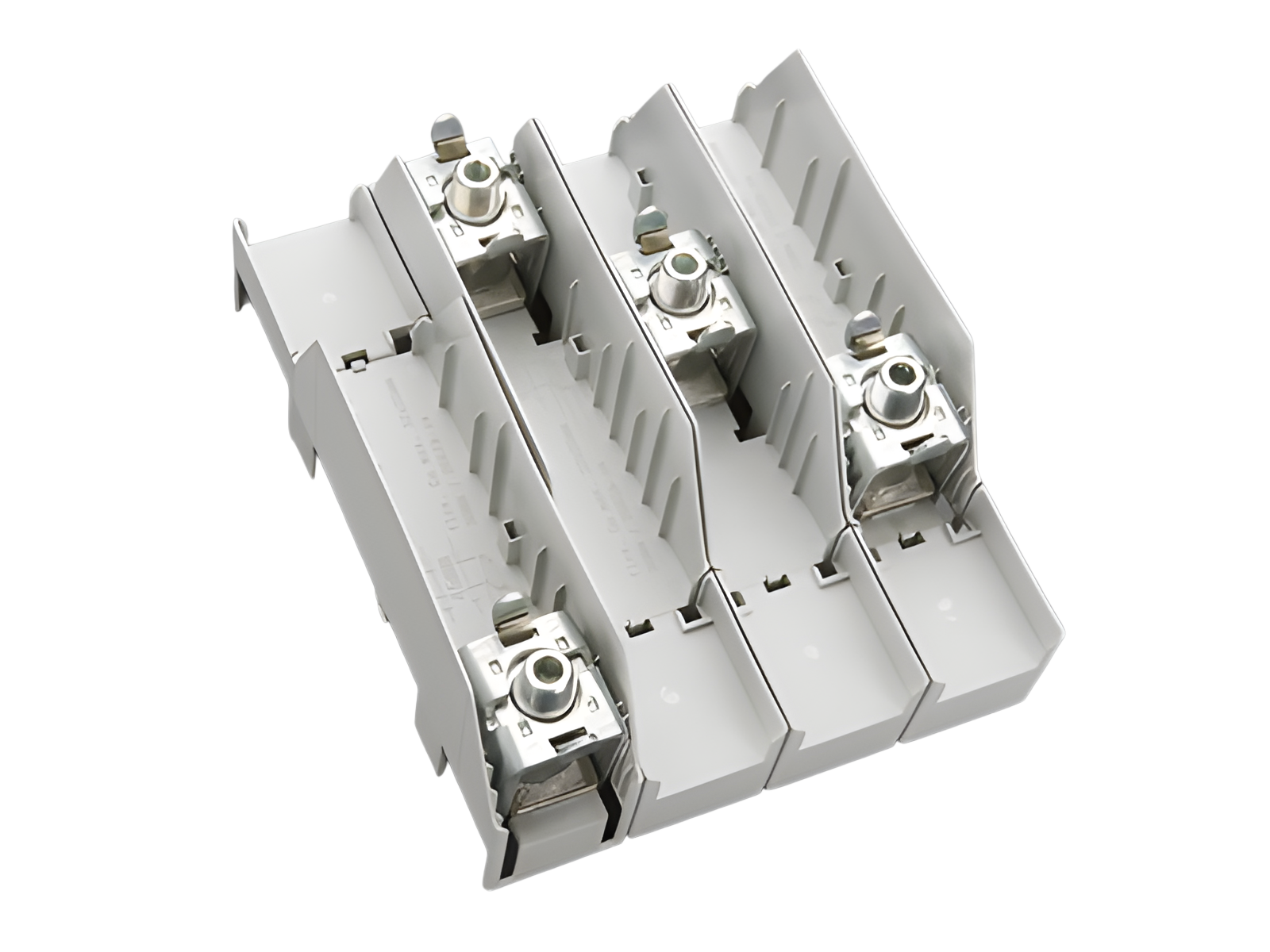

A imagem pode mostrar um produto similar.
Código da peça: 01162 000
CRITO®60Classic
conjunto de conexão, 4 polos, sem cobertura
lam. Cu. 20 - 32 x 3 - 15
para barramentos 20, 25, 30 x 5, 10 e barramentos de seção
Sistema
60Classic
| Grupo de produto | 07 |
| Subgroup | 51 |
| Unidade por pacote | 1 |
| EAN | 4021267011628 |
| ECLASS 6.1 | 27141146 |
| ECLASS 7.1 | 27141146 |
| ETIM 4.0 | EC000001 |
| ETIM 5.0 | EC000001 |
Standards
IEC 61439-1:2020
IEC 60999-1:1999
IEC 60999-2:2003
Aprovação CCC: no certification required
| Dados IEC | |
| Standards | |
|
IEC 61439-1:2020 IEC 60999-1:1999 IEC 60999-2:2003 |
| Dados elétricos IEC | |
| Corrente de medição (IEC): | 550 A |
| Tensão de medição (IEC) AC: | 800 V |
| rated peak withstand current Ipk max.: | 50.3 kA |
| Dados adicionais IEC | |
|
The following values have been verified with tests under certain conditions. Please ask Wöhner for this conditions before designing your panel. |
| tensão máxima IEC AC: | 1000 V |
| tensão máxima IEC DC: | 1500 V |
| current capacity (IEC) max.: | 800 A |
| Dados electricos UL | |
| corrente nominal (UL): | 800 A |
| Dados mecânicos | |
| L x A x P: | 204 x 244 x 115 |
| Peso: | 180,0 kg/100 |
| Polaridade: | 4-polig |
| para barramentos: | 20, 25, 30 x 5, 10 e barramentos de seção |
| pontos terminais | |
| Md min.: | 24,0 Nm |
| Md max.: | 36,0 Nm |
| Not suitable for aluminium cables ! | |
| lam. Cu width: | 20 - 32 mm |
| lam. Cu thickness: | 3 - 15 mm |
| number of lam. Cu: | 1 |
| Not suitable for aluminium cables ! | |
| The insulation performance of the article depends on the installation conditions. | |
