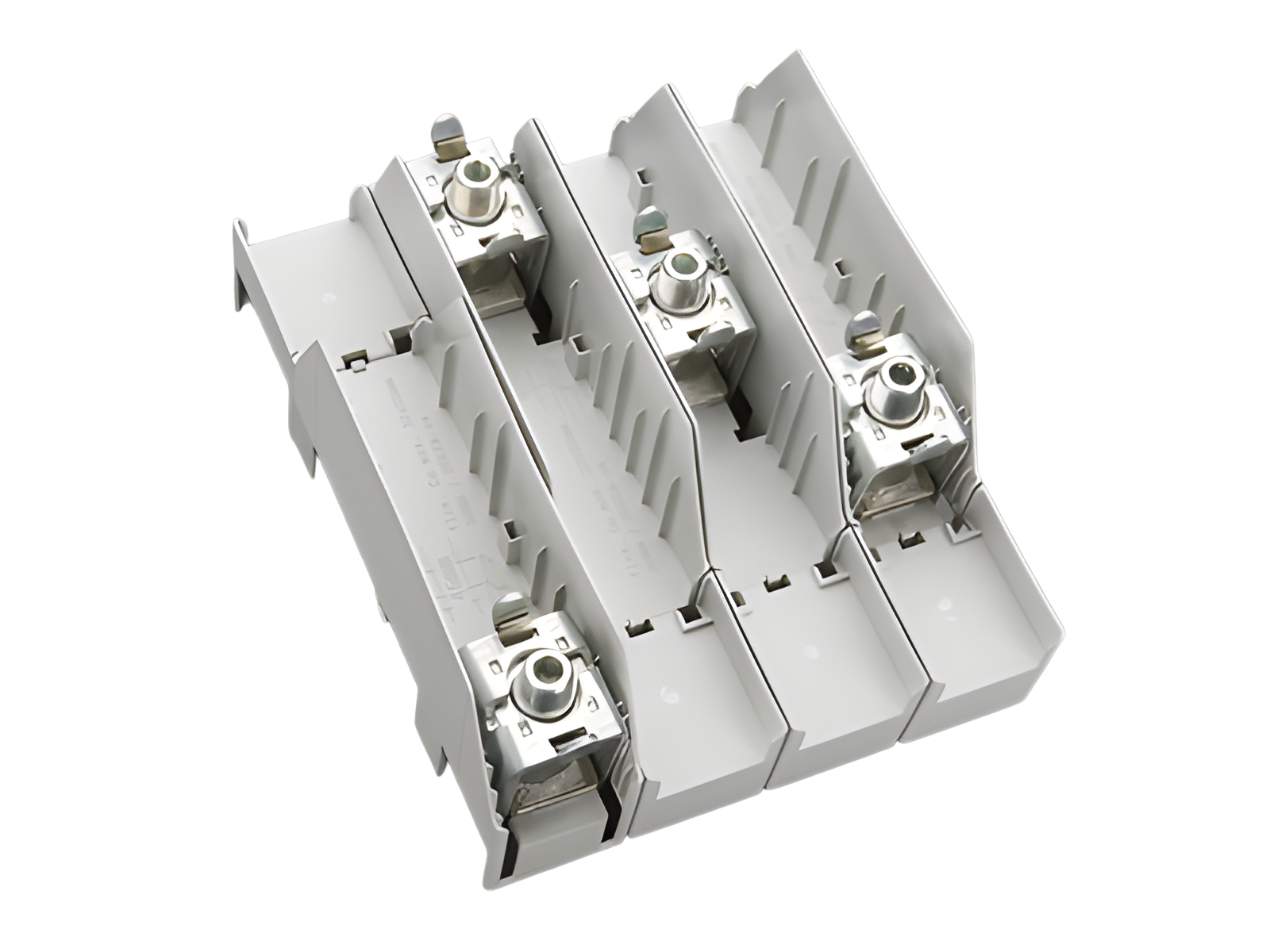

kit de raccordement, 4 pôles, sans cache (01162)

The picture may show a similar product.

Description

Référence 01162 000

CRITO^®60Classic

kit de raccordement, 4 pôles, sans cache

lam. Cu. 20 - 32 x 3 - 15

pour jeux de barres 20, 25, 30 x 5, 10 et barres profilées

Système

60Classic

Groupe de produits	07
Sous-groupe	51

Dimensions de l'emballage	1
EAN	4021267011628

ECLASS 6.1	27141146
ECLASS 7.1	27141146
ETIM 4.0	EC000001
ETIM 5.0	EC000001

Homologations

Normes

IEC 61439-1:2020
IEC 60999-1:1999
IEC 60999-2:2003

Homologation CCC: no certification required

Données techniques

Details IEC
Normes
IEC 61439-1:2020 IEC 60999-1:1999 IEC 60999-2:2003

Electrical data IEC
Courant assigné (IEC):	550 A
Tension assignée (IEC) CA:	800 V

rated peak withstand current I_pk max.:

50.3 kA

Supplementary data IEC
Les valeurs suivantes ont été vérifiées par des tests sous certaines conditions. Veuillez demander ces conditions à Wöhner avant de concevoir votre armoire.

Tension maximale IEC CA:	1000 V
Tension maximale IEC CC:	1500 V
current capacity (IEC) max.:	800 A

Electrical data UL
rated current (UL):	800 A

Charactéristiques mécaniques
L x H x P:	204 x 244 x 115
Poids:	180,0 kg/100
Pôles:	4-polig
pour jeux de barres:	20, 25, 30 x 5, 10 et barres profilées

Points de raccordement
Md min.:	24,0 Nm
Md max.:	36,0 Nm
Not suitable for aluminium cables !
lam. Cu width:	20 - 32 mm
lam. Cu thickness:	3 - 15 mm
Nombre de barres souples:	1

Application notes

Not suitable for aluminium cables !
Les performances d'isolation de l'article dépendent des conditions d'installation.

Links

Article master data, overviews and prices

Calcul de la plus-value métal

3D and 2D data in a wide range of formats

CAD Daten WSCAD

Documentation

| Informations techniques générales

| Data packet EPlan (*.edz)

| Dessin d’encmbrement

| Déclaration de conformité UE

| Descriptif produit (Pdf)

| Donnée pour la vérification de la conformité à l’IEC/EN 61439-1

| Texte complet pour spécification format (*.rtf)

| Texte standard pour spécification format (*.rtf)

Accessoires

covers

01597 000
capuchon, 4 pôles
large de 228 mm
228 x 260 x 90
pour jeux de barres: 12, 15, 20, 25, 30 x 5, 10 et barres profilées
Plus

01137 000
kit de supports pour profilés de recouvrement
pour systèmes de rails à 4 pôles
kit composé d'un support gauche et droit, pour caches 01599, 01555 et 01417
pour jeux de barres: 12, 15, 20, 25, 30 x 5, 10 et barres profilées
Plus

01599 000
profilé de recouvrement avant, pour systèmes 4 pôles
montage frontal, longueur 1,10 m, pour support 01137
3 x 250 x 1100
Plus

01555 000
profilé de recouvrement
cache haut / bas, longueur 1,10 m, pour supports 01136 ou 01137
3 x 109 x 1100
Plus

01417 000
profilé de recouvrement
cache haut / bas, avec prédécoupes pour le passage de câbles, longueur 1,10 m, pour supports 01136 ou 01137
3 x 118 x 1100
Plus

Similar products

01147 000
CRITO^®60Classic
kit de raccordement, 4 pôles, sans cache
95 - 300 mm², AWG 3/0 - 600 MCM
pour jeux de barres: 20, 25, 30 x 5, 10 et barres profilées
Plus

https://pim.woehner.de/FR/DE/1000046332

Trouver votre contact

to the contact site

Wöhner GmbH & Co. KG
Elektrotechnische Systeme
Mönchrödener Str. 10
96472 Rödental

Order hotline (Germany)
+49 9563 751 161
order@woehner.de

Technical hotline (Germany)
+49 9563 751 260
support@woehner.com
