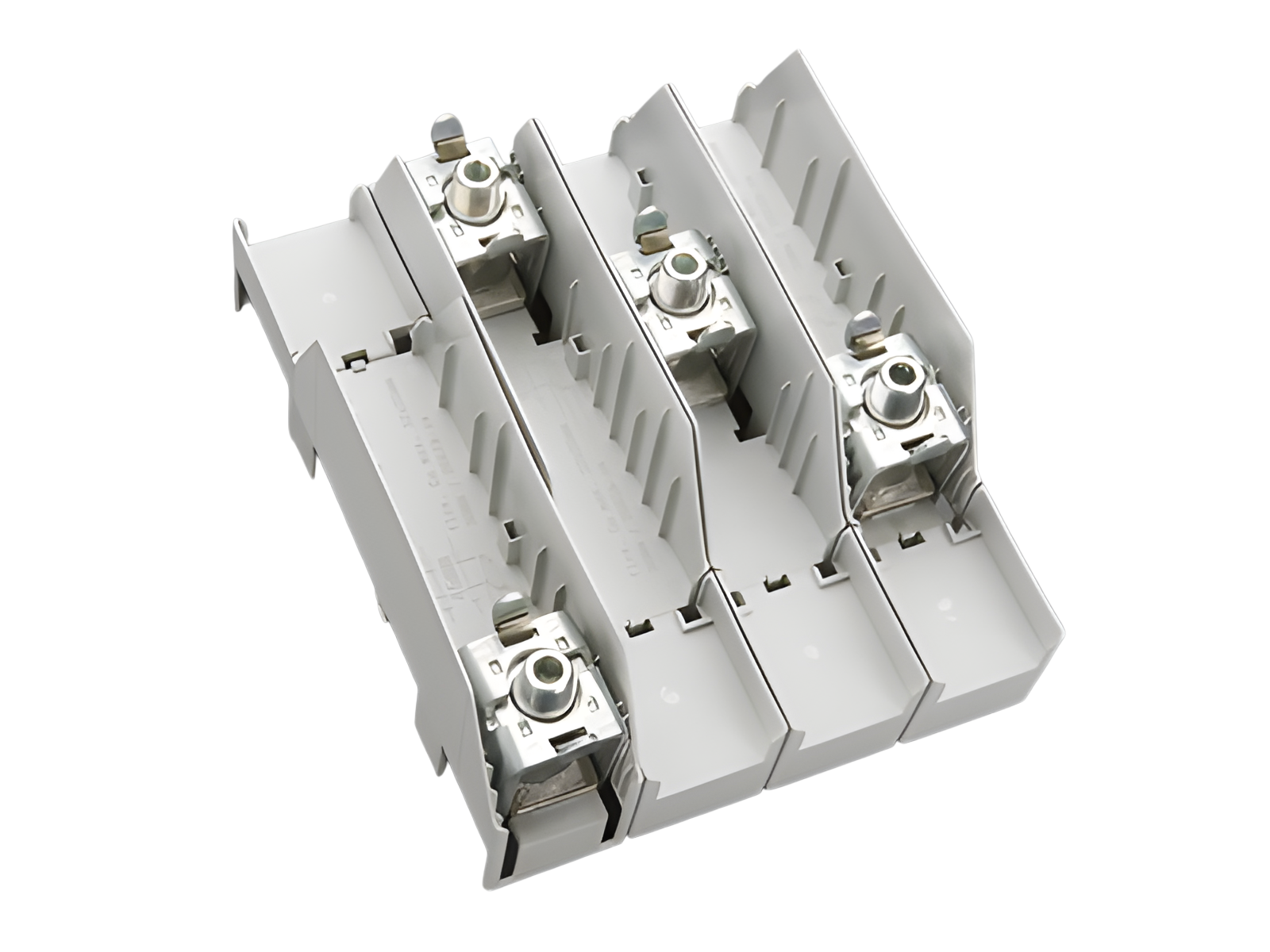

conjunto de conexão, 4 polos, sem cobertura

A imagem pode mostrar um produto similar.

Descrição

Código da peça: 01162 000

CRITO 60Classic

conjunto de conexão, 4 polos, sem cobertura

lam. Cu. 20 - 32 x 3 - 15

para barramentos 20, 25, 30 x 5, 10 e barramentos de seção

Sistema

60Classic

Grupo de produto	07
Subgroup	51

Unidade por pacote	1
EAN	4021267011628

ECLASS 14.0	27250116
ETIM 5.0	EC000001
ETIM 8.0	EC000001
ETIM 10.0	EC000001

Aprovações

Standards

IEC 61439-1:2020
IEC 60999-1:1999
IEC 60999-2:2003

Approvals

DNV GL

EAC Type: TE-4P

Aprovação CCC: no certification required

Dados técnicos

Dados IEC
Standards
IEC 61439-1:2020 IEC 60999-1:1999 IEC 60999-2:2003

Dados elétricos IEC
Corrente de medição (IEC):	550 A
Tensão de medição (IEC) AC:	800 V

rated peak withstand current I_pk max.:

50.3 kA

Dados adicionais IEC
The following values have been verified with tests under certain conditions. Please ask Wöhner for this conditions before designing your panel.

tensão máxima IEC AC:	1000 V
tensão máxima IEC DC:	1500 V
current capacity (IEC) max.:	800 A

min. permitted operation temperature

-40°C

Dados electricos UL
corrente nominal (UL):	800 A

Dados mecânicos
L x A x P:	204 x 244 x 115
Peso:	180,0 kg/100
Polaridade:	4-polig
para barramentos:	20, 25, 30 x 5, 10 e barramentos de seção

pontos terminais
Md min.:	24,0 Nm
Md max.:	36,0 Nm
Not suitable for aluminium cables !
lam. Cu width:	20 - 32 mm
lam. Cu thickness:	3 - 15 mm
number of lam. Cu:	1

Connection with 2 flat bus bar with copper spacer (30x5mm): 2x 10x 24 ... 32 mm x 1 mm Torque: 30 Nm, 265 lb-in

Material properties
halogen-free:	No

Instruções de Aplicação

Not suitable for aluminium cables !
The insulation performance of the article depends on the installation conditions.

Links

Dados mestre e visões gerais de artigos

Current prices and surcharges

3D and 2D data in a wide range of formats

CAD Daten WSCAD

Downloads

| General technical information

| Instruções de montagem

| CAD model 3D PDF

| CAD model 3D STP

| CAD symbol 2D DXF

| Data packet EPlan (*.edz)

| Esboço dimensionado

| EU declaration of conformity

| Descrição do produto (PDF)

| Product data for design verfication according to IEC / EN 61439-1

Acessórios

covers

Similar products

https://pim.woehner.de/PT/BR/1000046332
