kit de conexión, 4 polos, sin tapa

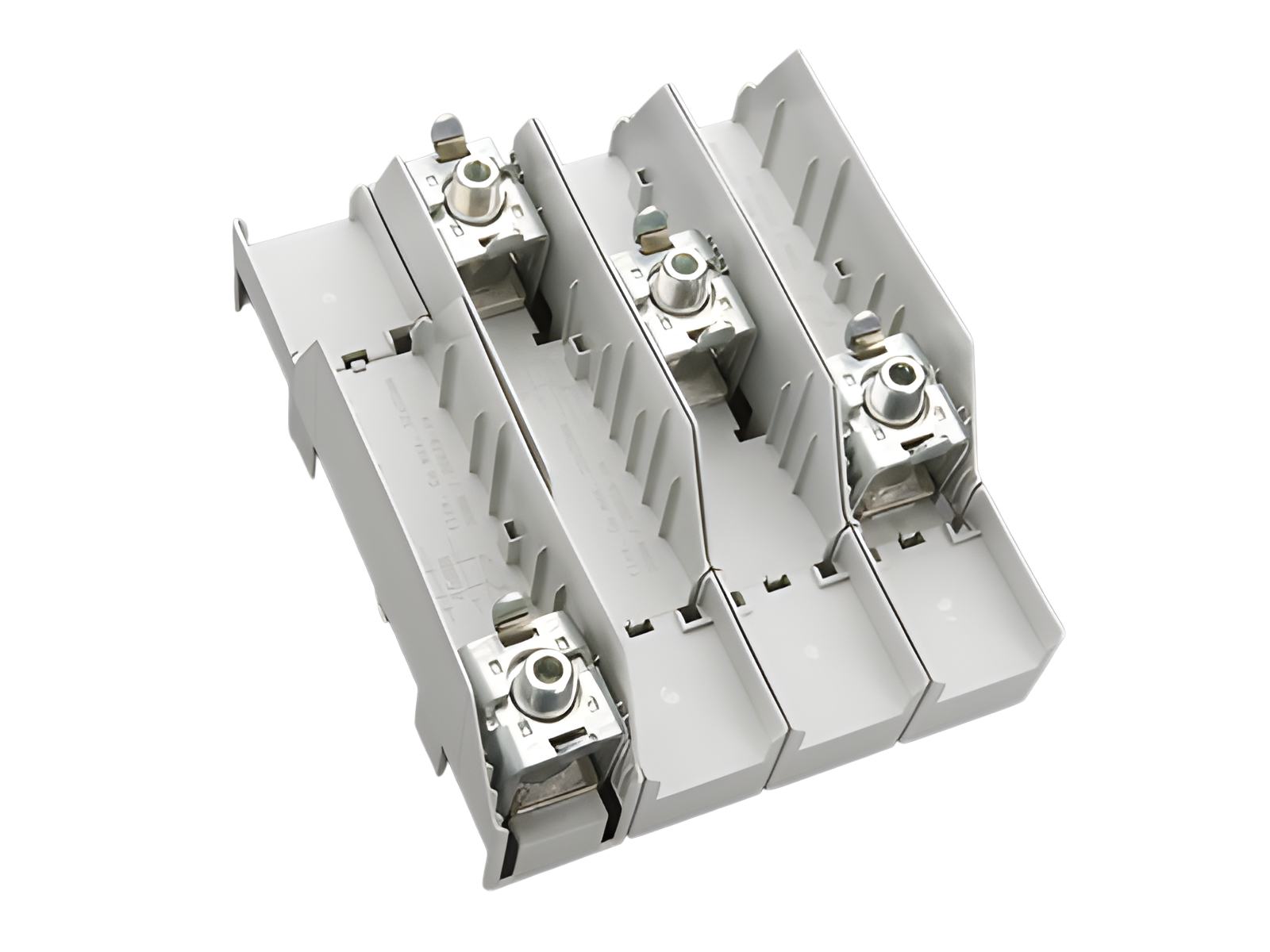

La imagen puede mostrar un producto similar.

Descripción

Part No.: 01162 000

CRITO 60Classic

kit de conexión, 4 polos, sin tapa

lam. Cu. 20 - 32 x 3 - 15

para barras 20, 25, 30 x 5, 10 y barras perfiladas

sistema

60Classic

grupo de producto	07
subgrupo	51

embalaje	1
EAN	4021267011628

ECLASS 14.0	27250116
ETIM 5.0	EC000001
ETIM 8.0	EC000001
ETIM 10.0	EC000001

Homologaciónes

Normas

IEC 61439-1:2020
IEC 60999-1:1999
IEC 60999-2:2003

homologaciónes

DNV GL

EAC Type: TE-4P

Homologación CCC: no es obligatoria la certificación

Datos técnicos

datos IEC
Normas
IEC 61439-1:2020 IEC 60999-1:1999 IEC 60999-2:2003

datos electricos IEC
intensidad de corriente nominal (IEC):	550 A
tensión nominal (IEC) AC:	800 V

resistencia a corriente de pico Ipk máx. :

50.3 kA

datos adicionales IEC
Los siguientes valores han sido verificados con los test bajo ciertas condiciones. Por favor, pregunte a Wöhner por estas condiciones antes de diseñar su cuadro.

tensión máxima (IEC) AC:	1000 V
tensión máxima (IEC) DC:	1500 V
máxima intensidad de corriente (IEC):	800 A

min. permitted operation temperature

-40°C

datos electricos UL
intensidad de corriente nominal (UL):	800 A

datos mecánicos
An x A x P:	204 x 244 x 115
peso:	180.0 kg/100
Polaridad:	4-polig
para barras:	20, 25, 30 x 5, 10 y barras perfiladas

puntos de apriete
Md min.:	24.0 Nm
Md max.:	36.0 Nm
Not suitable for aluminium cables !
lam. Cu width:	20 - 32 mm
lam. Cu thickness:	3 - 15 mm
number of lam. Cu:	1

Connection with 2 flat bus bar with copper spacer (30x5mm): 2x 10x 24 ... 32 mm x 1 mm Torque: 30 Nm, 265 lb-in

cualidad de materiales
halogen-free:	No

Application notes

Not suitable for aluminium cables !
La capacidad de aislamiento del artículo depende de las condiciones de la instalación.

Links

Article master data, overviews and prices

Current prices and surcharges

3D and 2D data in a wide range of formats

CAD Daten WSCAD

Downloads

| General technical information

| Mounting instructions

| CAD model 3D PDF

| CAD model 3D STP

| CAD symbol 2D DXF

| Data packet EPlan (*.edz)

| Dimensioned drawing

| EU declaration of conformity

| Product description (PDF)

| Product data for design verfication according to IEC / EN 61439-1

Accesorios

covers

Similar products

https://pim.woehner.de/ES/BR/1000046332

Busca tu contacto

a la pagina de contactos

Wöhner GmbH & Co. KG
Elektrotechnische Systeme
Mönchrödener Str. 10
96472 Rödental

Order hotline (Germany)
+49 9563 751 161
order@woehner.de

Technical hotline (Germany)
+49 9563 751 260
support@woehner.com
