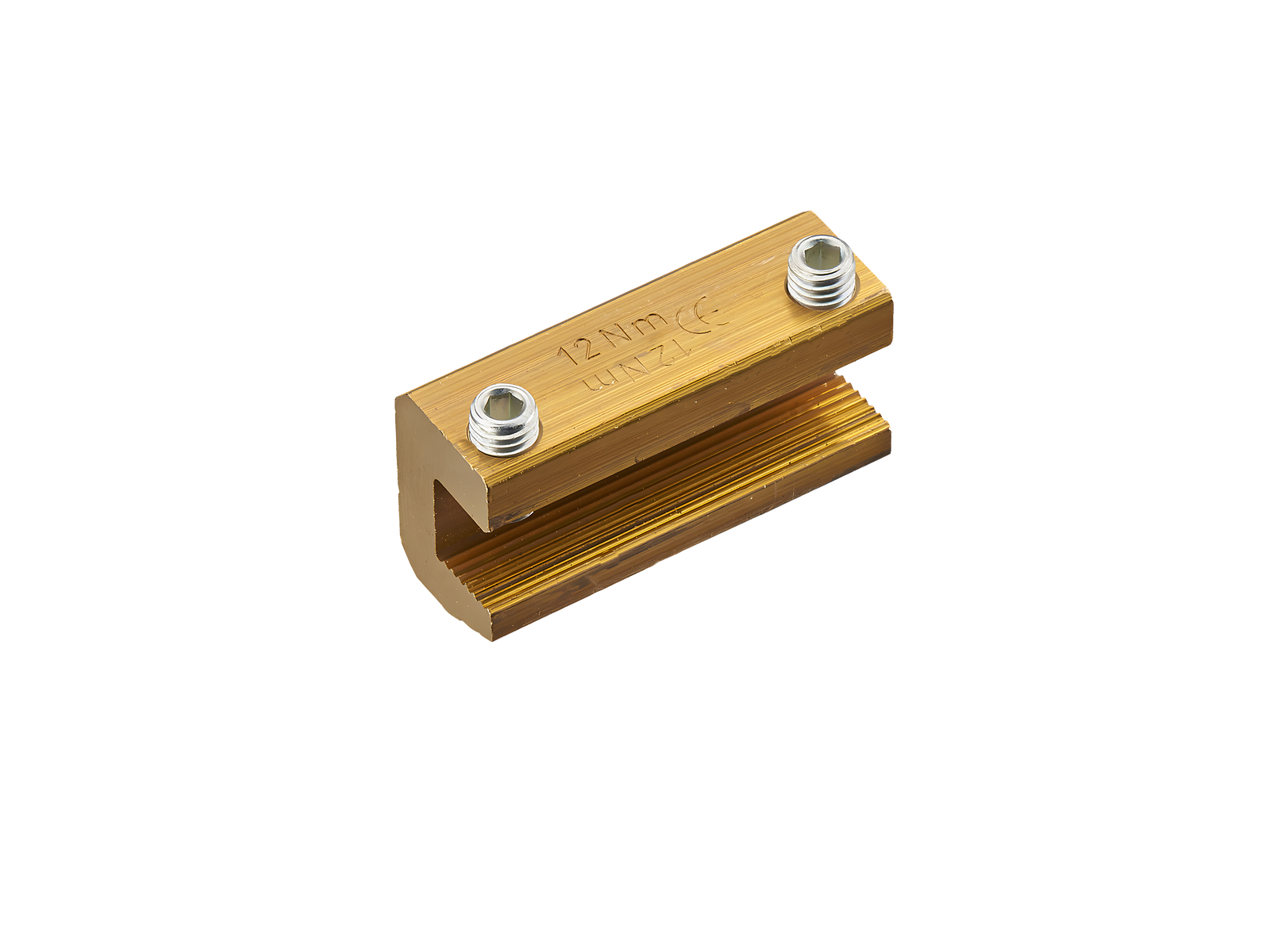

A imagem pode mostrar um produto similar.
Código da peça: 01166000
terminal de conexão de barramento 520 A
55 mm
para barramentos 12, 15, 20 x 5, 10
Sistema
60Classic, 30Compact 3P
Grupo de produto | 07 |
Subgroup | 33 |
Unidade por pacote | 12 |
EAN | 4021267011666 |
ECLASS 6.1 | 27400606 |
ECLASS 7.1 | 27400606 |
ETIM 4.0 | EC000713 |
ETIM 5.0 | EC000713 |
Standards
IEC 61439-1:2020
Approvals
DNV GL
Aprovação CCC: no certification required
Dados IEC | |
Standards | |
IEC 61439-1:2020 |
Dados elétricos IEC | |
Tensão de medição (IEC) AC: | 690 V |
rated peak withstand current Ipk max.: | 63.1 kA |
Corrente nominal admissível de curta duração Icw (1,0 s) max.: | 21 kA |
Dissipação de energia do artigo:
A dissipação de energia em uma carga de 80% resulta em 2,5 W.
(A dissipação de energia em sua carga máxima seria 3,9 W.)
Dados adicionais IEC | |
The following values have been verified with tests under certain conditions. Please ask Wöhner for this conditions before designing your panel. |
tensão máxima IEC AC: | 1000 V |
tensão máxima IEC DC: | 1500 V |
current capacity (IEC) max.: | 520 A |
Dados mecânicos | |
L x A x P: | 55 x 29 x 20 |
Peso: | 19,2 kg/100 |
para barramentos: | 12, 15, 20 x 5, 10 |
2 clamp screws M8
tightening torque 12Nm
permitted busbar displacement: | 1 |
permitted spacing between systems: | 5 - 10 mm |
The insulation performance of the article depends on the installation conditions. | |
Notas |
!!! Max. permitted busbar offset 1mm !!! 3 units are needed for a 3-pole connection. |
