Référence 01166000

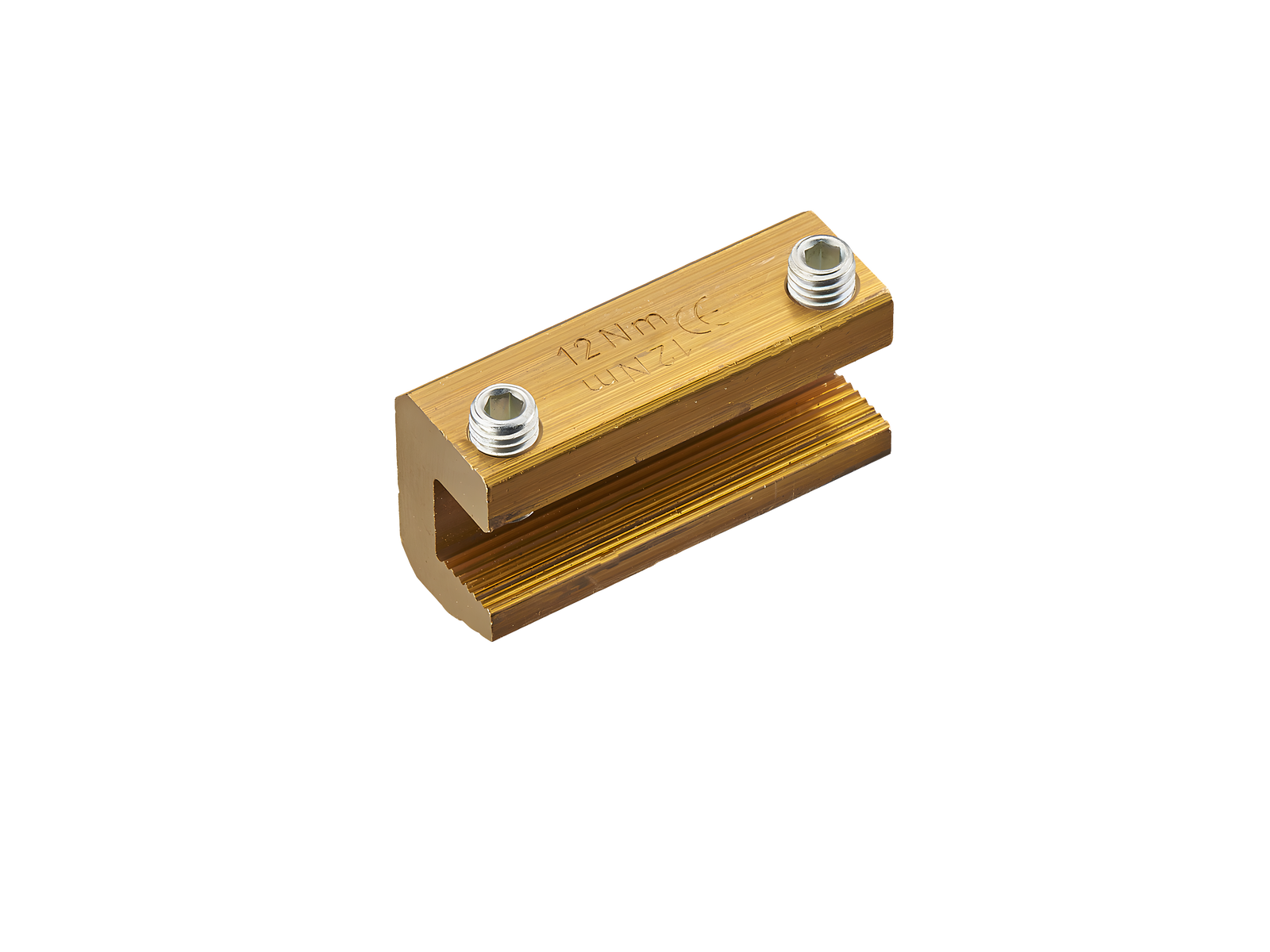

borne de liaison jeu de barres 520 A
55 mm
pour jeux de barres 12, 15, 20 x 5, 10
Système
60Classic, 30Compact 3P
Groupe de produits | 07 |
Sous-groupe | 33 |
Dimensions de l'emballage | 12 |
EAN | 4021267011666 |
ECLASS 6.1 | 27400606 |
ECLASS 7.1 | 27400606 |
ETIM 4.0 | EC000713 |
ETIM 5.0 | EC000713 |
Normes
IEC 61439-1:2020
Approbations
DNV GL
Homologation CCC: no certification required
Details IEC | |
Normes | |
IEC 61439-1:2020 |
Electrical data IEC | |
Tension assignée (IEC) CA: | 690 V |
rated peak withstand current Ipk max.: | 63.1 kA |
rated short-time withstand current Icw (1.0 s) max.: | 21 kA |
power dissipation of the article:
The power dissipation at a typical load of 80 % results to 2,5 W.
(The power dissipation at full load would be 3,9 W.)
Supplementary data IEC | |
Les valeurs suivantes ont été vérifiées par des tests sous certaines conditions. Veuillez demander ces conditions à Wöhner avant de concevoir votre armoire. |
Tension maximale IEC CA: | 1000 V |
Tension maximale IEC CC: | 1500 V |
current capacity (IEC) max.: | 520 A |
Charactéristiques mécaniques | |
L x H x P: | 55 x 29 x 20 |
Poids: | 19,2 kg/100 |
pour jeux de barres: | 12, 15, 20 x 5, 10 |
2 clamp screws M8
tightening torque 12Nm
permitted busbar displacement: | 1 |
permitted spacing between systems: | 5 - 10 mm |
Les performances d'isolation de l'article dépendent des conditions d'installation. | |
Conseils |
!!! Max. permitted busbar offset 1mm !!! 3 units are needed for a 3-pole connection. |
