borne de conexión de embarrado de 520 A (01166)

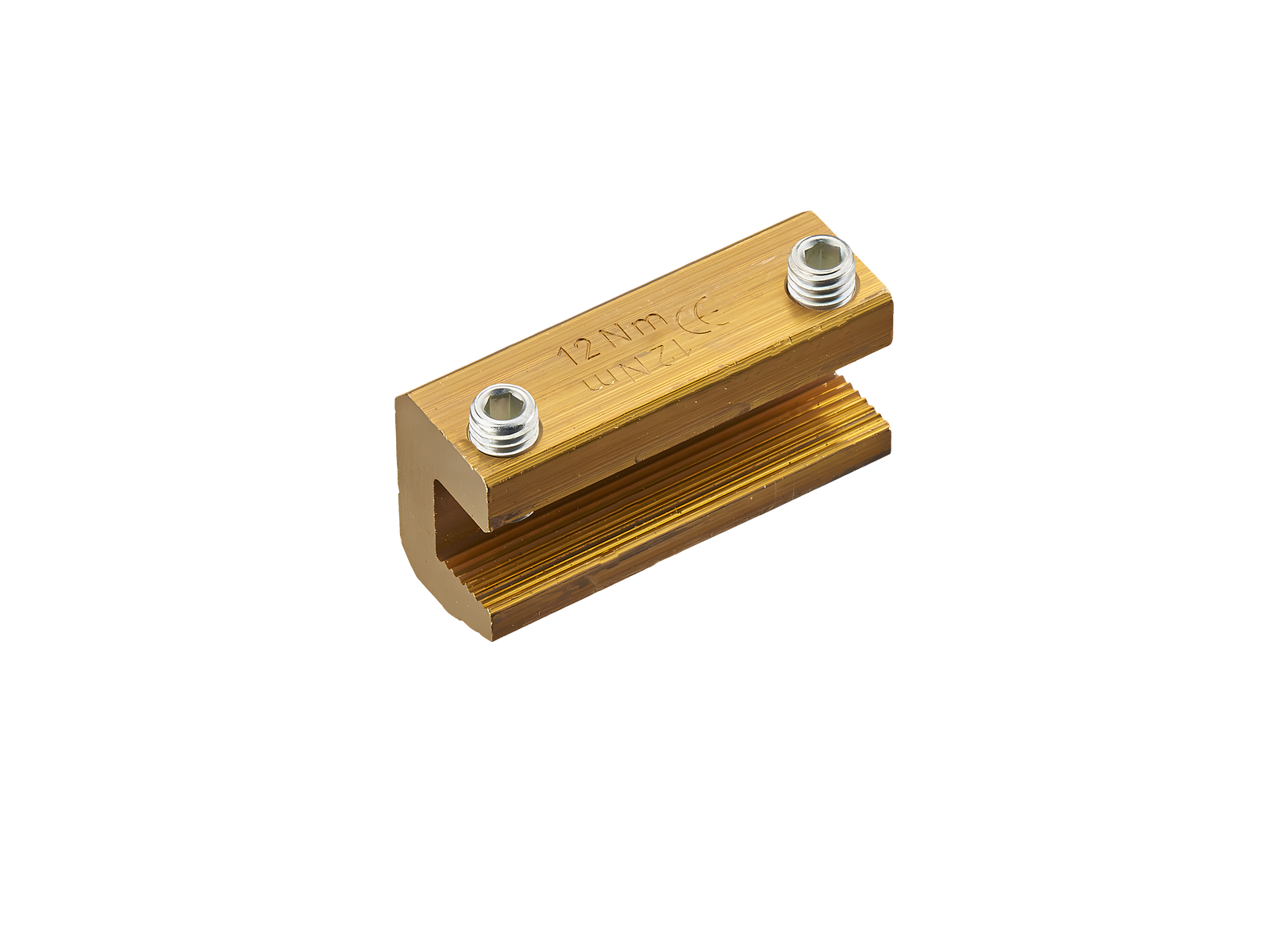

La imagen puede mostrar un producto similar.

Descripción

Part No.: 01166 000

borne de conexión de embarrado de 520 A

55 mm

para barras 12, 15, 20 x 5, 10

sistema

60Classic, 30Compact 3P

grupo de producto	07
subgrupo	33

embalaje	12
EAN	4021267011666

ECLASS 6.1	27400606
ECLASS 7.1	27400606
ETIM 4.0	EC000713
ETIM 5.0	EC000713

Homologaciónes

Normas

IEC 61439-1:2020

Homologación CCC: no es obligatoria la certificación

Datos técnicos

datos IEC
Normas
IEC 61439-1:2020

datos electricos IEC
tensión nominal (IEC) AC:	690 V

resistencia a corriente de pico Ipk máx. :	63.1 kA
resistencia a corriente de pico en tiempo determinado Icw (1,0 s) max.:	21 kA

disipación de potencia del articulo:

The power dissipation at a typical load of 80 % results to 2,5 W.

(The power dissipation at full load would be 3,9 W.)

datos adicionales IEC
Los siguientes valores han sido verificados con los test bajo ciertas condiciones. Por favor, pregunte a Wöhner por estas condiciones antes de diseñar su cuadro.

tensión máxima (IEC) AC:	1000 V
tensión máxima (IEC) DC:	1500 V
máxima intensidad de corriente (IEC):	520 A

datos mecánicos
An x A x P:	55 x 29 x 20
peso:	19,2 kg/100
para barras:	12, 15, 20 x 5, 10

desplazamiento del embarrado permitido:	1
espacio entre sistemas permitido:	5 - 10 mm

puntos de apriete
screw clamp connection
M8
Md min.:	9,6 Nm
Md max.:	14,4 Nm

Application notes

La capacidad de aislamiento del artículo depende de las condiciones de la instalación.
!!! Max. permitted busbar offset 1mm !!! 3 units are needed for a 3-pole connection.
