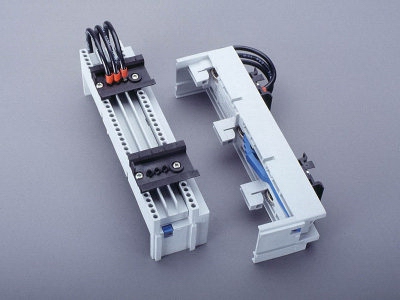

adaptador 25 A, 2 trilhos de montagem (32061)

A imagem pode mostrar um produto similar.

Descrição

Código da peça: 32061 000

adaptador 25 A, 2 trilhos de montagem

45 x 182

no longer available; Follower: 32431

Sistema

60Classic

Vantagens do produto

Conductor ends ultrasonically sealed.
Click mechanism when pushing onto the busbar.

Grupo de produto	05
Subgroup	21

Unidade por pacote	4
EAN	4021267320614

ECLASS 6.1	27370304
ECLASS 7.1	27370304
ETIM 4.0	EC001531
ETIM 5.0	EC001531

Aprovações

Standards

IEC 61439-1:2020

UL 508

Approvals

CSA , UL

for UL feeder circuits >250V

Número de tipo: 6025.1

UL file: E123577, UL category (for USA): NMTR2 https://www.ul.com

UL file: E123577, UL category (for Canada): NMTR8 https://www.ul.com

CSA file: 110285, CSA class: 3211-37 https://directories.csa-international.org

Aprovação CCC: no certification required

Dados técnicos

Dados IEC
Standards
IEC 61439-1:2020

Dados elétricos IEC
Corrente de medição (IEC):	25 A
Tensão de medição (IEC) AC:	690 V

Tensão nominal de isolamento:	800 V
Tensão suportável nominal de impulso Uimp:	6 kV

Dados UL
Standards
UL 508

for UL feeder circuits >250V

Dados electricos UL
corrente nominal (UL):	25 A
rated voltage (UL) AC:	600 V
rated frequency (UL):	50 / 60 Hz

Dados mecânicos
L x A x P:	45 x 182 x 60
Peso:	20,6 kg/100
Polaridade:	3 polos

Instruções de Aplicação

There must be a clearance of at least 12 mm above the article to remove it from the busbar system.
For safe mechanical and electrical connection of all commercially available switchgear to the busbar system, with option to hold free leads, can be offset in the 5mm grid.



for UL feeder circuits >250V
