adaptador de 25 A, 2 carriles de montaje (32061)

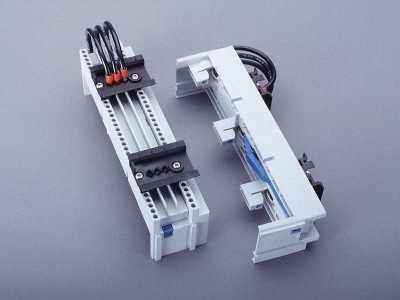

La imagen puede mostrar un producto similar.

Descripción

Part No.: 32061 000

adaptador de 25 A, 2 carriles de montaje

45 x 182

no longer available; Follower: 32431

sistema

60Classic

ventajas del producto

Conductor ends ultrasonically sealed.
Click mechanism when pushing onto the busbar.

grupo de producto	05
subgrupo	21

embalaje	4
EAN	4021267320614

ECLASS 6.1	27370304
ECLASS 7.1	27370304
ETIM 4.0	EC001531
ETIM 5.0	EC001531

Homologaciónes

Normas

IEC 61439-1:2020

UL 508

homologaciónes

CSA , UL

for UL feeder circuits >250V

tipo: 6025.1

UL file: E123577, UL category (for USA): NMTR2 https://www.ul.com

UL file: E123577, UL category (for Canada): NMTR8 https://www.ul.com

CSA file: 110285, CSA class: 3211-37 https://directories.csa-international.org

Homologación CCC: no es obligatoria la certificación

Datos técnicos

datos IEC
Normas
IEC 61439-1:2020

datos electricos IEC
intensidad de corriente nominal (IEC):	25 A
tensión nominal (IEC) AC:	690 V

tensión nominal de aislamiento Ui AC:	800 V
tensión de pico Uimp:	6 kV

datos UL
Normas
UL 508

for UL feeder circuits >250V

datos electricos UL
intensidad de corriente nominal (UL):	25 A
tensión nominal (UL) AC:	600 V
frecuencia nominal (UL):	50 / 60 Hz

datos mecánicos
An x A x P:	45 x 182 x 60
peso:	20,6 kg/100
Polaridad:	3 polos

Application notes

There must be a clearance of at least 12 mm above the article to remove it from the busbar system.
For safe mechanical and electrical connection of all commercially available switchgear to the busbar system, with option to hold free leads, can be offset in the 5mm grid.



for UL feeder circuits >250V
