Cobertura em tira D (31073)

A imagem pode mostrar um produto similar.

Descrição

Código da peça: 31073000

Cobertura em tira D

E 33

2 dobras, elevada, 114 mm de largura

Sistema

60Classic

Grupo de produto 01
Subgroup 33
Unidade por pacote 5
EAN 4021267310738
ECLASS 6.1 27142104
ECLASS 7.1 27142104
ETIM 4.0 EC000241
ETIM 5.0 EC000241

Aprovações

Standards

IEC 60269-1:2006 + A1:2009 + A2:2014
IEC 60269-3:2010 + A1:2013 + A2:2019

Approvals

DNV GL

Dados técnicos

Dados IEC
Standards
IEC 60269-1:2006 + A1:2009 + A2:2014
IEC 60269-3:2010 + A1:2013 + A2:2019
Dados mecânicos
L x A x P: 114 x 200 x 17
Peso: 10,8 kg/100
Polaridade: 3 polos
pontos terminais
Not suitable for aluminium cables !

Instruções de Aplicação

There must be a clearance of at least 10 mm above the article to remove it from the busbar system.
Not suitable for aluminium cables !

Notas

Labelling fields above and below the fuse.
short-circuit withstandability: not applicable, since the product does not contain or carry any live parts or is not stressed in the case of a short-circuit

Links

Dados mestre e visões gerais de artigos

Current prices and surcharges

3D and 2D data in a wide range of formats

Downloads

| General technical information

| CAD model 3D PDF

| CAD model 3D STP

| CAD symbol 2D DXF

| Data packet EPlan (*.edz)

| Esboço dimensionado

| EU declaration of conformity

| Descrição do produto (PDF)

| Product data for design verfication according to IEC / EN 61439-1

| Text for specification - extended version (*.rtf)

| Text for specification - standard version (*.rtf)

Acessórios

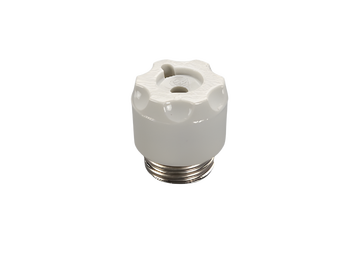

01100000
tampa roscada D, porcelana
500 V
E 33
Mais

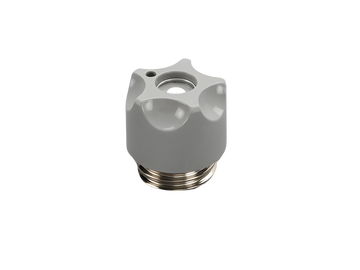

31100000
tampa roscada D, plástica
500 V
E 33
Mais

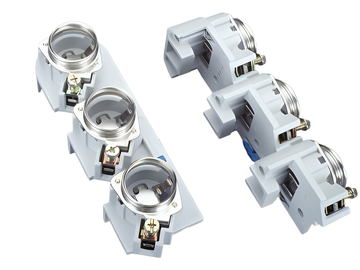

31409000
CUSTO®60Classic
base fusível D, montagem de barramento, 57 mm
para barramento 10 mm, anel de ajuste
E 33 / 3P
para barramentos: 12, 15, 20, 25, 30 x 10 e barramentos de seção
Mais

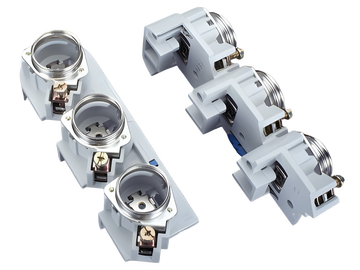

31442000
CUSTO®60Classic
base fusível D, montagem de barramento, 57 mm
parafuso de ajuste
E 33/3P
para barramentos: 12, 15, 20, 25, 30 x 5, 10 e barramentos de seção
Mais

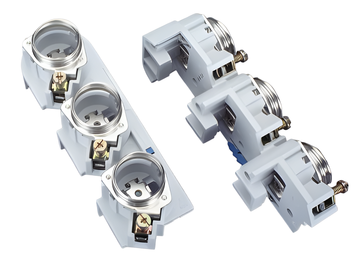

31482000
CUSTO®60Classic
base fusível D, montagem de barramento, 57 mm
para barramento 10 mm, parafuso de ajuste
E 33 / 3P
para barramentos: 12, 15, 20, 25, 30 x 10 e barramentos de seção
Mais

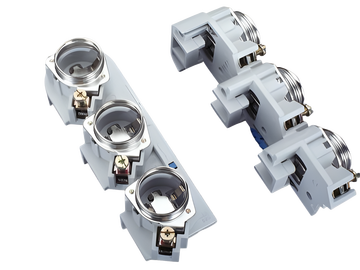

31919000
CUSTO®60Classic
base fusível D, montagem de barramento, 57 mm
anel de ajuste
E 33/3P
para barramentos: 12, 15, 20, 25, 30 x 5, 10 e barramentos de seção
Mais

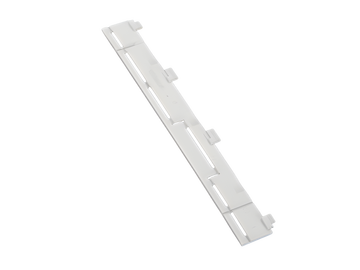

79663000
tampa de proteção contra choque
fixável na lateral
para coberturas em tira
Mais

É utilizado para

31482000
CUSTO®60Classic
base fusível D, montagem de barramento, 57 mm
para barramento 10 mm, parafuso de ajuste
E 33 / 3P
para barramentos: 12, 15, 20, 25, 30 x 10 e barramentos de seção
Mais

31409000
CUSTO®60Classic
base fusível D, montagem de barramento, 57 mm
para barramento 10 mm, anel de ajuste
E 33 / 3P
para barramentos: 12, 15, 20, 25, 30 x 10 e barramentos de seção
Mais

31442000
CUSTO®60Classic
base fusível D, montagem de barramento, 57 mm
parafuso de ajuste
E 33/3P
para barramentos: 12, 15, 20, 25, 30 x 5, 10 e barramentos de seção
Mais

31919000
CUSTO®60Classic
base fusível D, montagem de barramento, 57 mm
anel de ajuste
E 33/3P
para barramentos: 12, 15, 20, 25, 30 x 5, 10 e barramentos de seção
Mais
