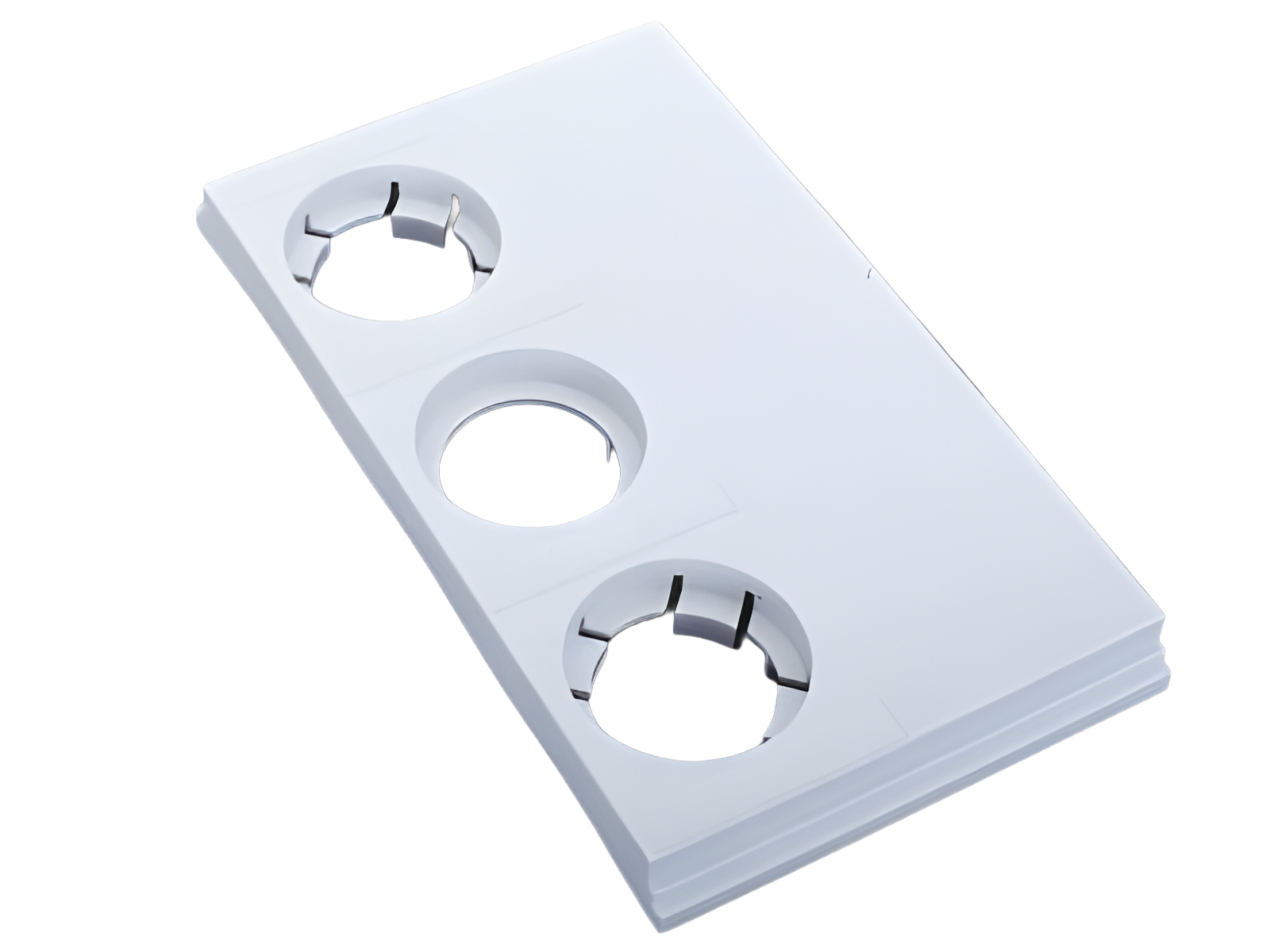

Cache pour type D (31073)

The picture may show a similar product.

Description

Référence 31073 000

Cache pour type D

E 33

2 fois, élevé, largeur 114 mm

Système

60Classic

Groupe de produits	01
Sous-groupe	33

Dimensions de l'emballage	5
EAN	4021267310738

ETIM 5.0	EC000241
ETIM 8.0	EC000241
ETIM 10.0	EC000241

Homologations

Normes

IEC 60269-1:2006 + A1:2009 + A2:2014
IEC 60269-3:2010 + A1:2013 + A2:2019

Approbations

DNV GL

Données techniques

Taille:

DIII / E 33

Details IEC
Normes
IEC 60269-1:2006 + A1:2009 + A2:2014 IEC 60269-3:2010 + A1:2013 + A2:2019

Supplementary data IEC
Les valeurs suivantes ont été vérifiées par des tests sous certaines conditions. Veuillez demander ces conditions à Wöhner avant de concevoir votre armoire.

max. permitted operation temperature

55°C

Charactéristiques mécaniques
L x H x P:	114 x 200 x 17
Poids:	10,8 kg/100
Pôles:	3 pôles

Points de raccordement
Not suitable for aluminium cables !

Charactéristiques des matériaux
halogen-free:	No

Application notes

Il doit y avoir un espace libre d'au moins 10 mm au-dessus de l'article pour le retirer du jeu de barres.
Not suitable for aluminium cables !
Labelling fields above and below the fuse.

not applicable, since the product does not contain or carry any live parts or is not stressed in the case of a short-circuit

Links

Article master data, overviews and prices

Calcul de la plus-value métal

3D and 2D data in a wide range of formats

CAD Daten WSCAD

Documentation

| Informations techniques générales

| Symbole CAD 3D PDF

| Symbole CAD 3D STP

| Symbole CAD 2D DXF

| Data packet EPlan (*.edz)

| Dessin d’encmbrement

| Déclaration de conformité UE

| Descriptif produit (Pdf)

| Donnée pour la vérification de la conformité à l’IEC/EN 61439-1

| Texte complet pour spécification format (*.rtf)

| Texte standard pour spécification format (*.rtf)

Accessoires

covers

79663 000
cache de protection contre les contacts accidentels
enfichable latéralement
pour bandes couvercle
Plus

Usage

31482 000

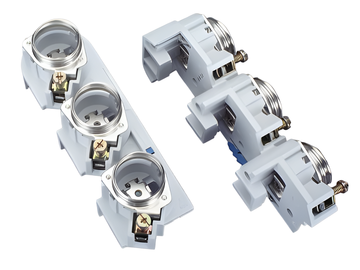

CUSTO 60Classic
embase de fusible D, pour jeu de barres, 57 mm
pour jeu de barres 10 mm, vis d’ajustement
E 33 / 3P
sonstiges
pour jeux de barres: 12, 15, 20, 25, 30 x 10 et barres profilées
Plus

31409 000

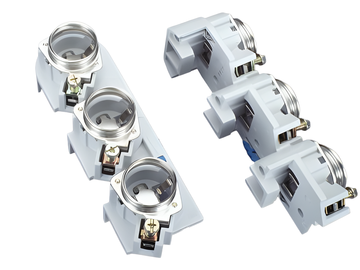

CUSTO 60Classic
embase de fusible D, pour jeu de barres, 57 mm
pour jeu de barres 10 mm, anneau d’ajustement
E 33 / 3P
sonstiges
pour jeux de barres: 12, 15, 20, 25, 30 x 10 et barres profilées
Plus

31442 000

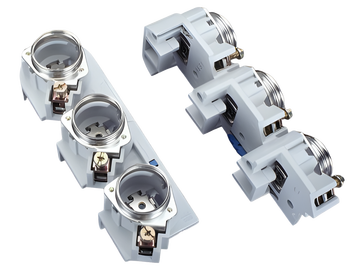

CUSTO 60Classic
embase de fusible D, pour jeu de barres, 57 mm
vis d'ajustement
E 33 / 3P
sonstiges
pour jeux de barres: 12, 15, 20, 25, 30 x 5, 10 et barres profilées
Plus

31919 000

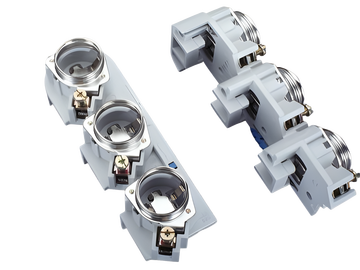

CUSTO 60Classic
embase de fusible D, pour jeu de barres, 57 mm
anneau d’ajustement
E 33 / 3P
sonstiges
pour jeux de barres: 12, 15, 20, 25, 30 x 5, 10 et barres profilées
Plus

https://pim.woehner.de/FR/DE/1000041156

Trouver votre contact

to the contact site

Wöhner GmbH & Co. KG
Elektrotechnische Systeme
Mönchrödener Str. 10
96472 Rödental

Order hotline (Germany)
+49 9563 751 161
order@woehner.de

Technical hotline (Germany)
+49 9563 751 260
support@woehner.com
