Cubierta de cinta D (31073)

La imagen puede mostrar un producto similar.

Descripción

Part No.: 31073000

Cubierta de cinta D

E 33

doble, elevada, 114 mm de anchura

sistema

60Classic

grupo de producto 01
subgrupo 33
embalaje 5
EAN 4021267310738
ECLASS 6.1 27142104
ECLASS 7.1 27142104
ETIM 4.0 EC000241
ETIM 5.0 EC000241

Homologaciónes

Normas

IEC 60269-1:2006 + A1:2009 + A2:2014
IEC 60269-3:2010 + A1:2013 + A2:2019

homologaciónes

DNV GL

Datos técnicos

datos IEC
Normas
IEC 60269-1:2006 + A1:2009 + A2:2014
IEC 60269-3:2010 + A1:2013 + A2:2019
datos mecánicos
An x A x P: 114 x 200 x 17
peso: 10,8 kg/100
Polaridad: 3 polos
puntos de apriete
Not suitable for aluminium cables !

Application notes

There must be a clearance of at least 10 mm above the article to remove it from the busbar system.
Not suitable for aluminium cables !

Notas

Labelling fields above and below the fuse.
short-circuit withstandability: not applicable, since the product does not contain or carry any live parts or is not stressed in the case of a short-circuit

Links

Article master data, overviews and prices

Current prices and surcharges

3D and 2D data in a wide range of formats

Downloads

| General technical information

| CAD model 3D PDF

| CAD model 3D STP

| CAD symbol 2D DXF

| Data packet EPlan (*.edz)

| Dimensioned drawing

| EU declaration of conformity

| Product description (PDF)

| Product data for design verfication according to IEC / EN 61439-1

| Text for specification - extended version (*.rtf)

| Text for specification - standard version (*.rtf)

Accesorios

01100000
tapón roscado D, porcelana
500 V
E 33
Mas

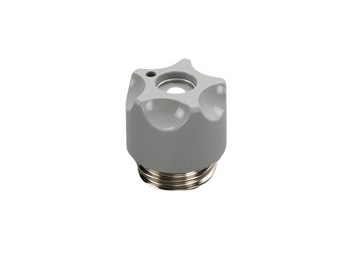

31100000
tapón roscado D, plástico
500 V
E 33
Mas

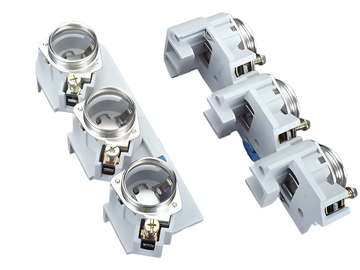

31409000
CUSTO®60Classic
base para fusibles D, montaje en embarrado, 57 mm
para embarrado 10 mm, anillo de ajuste
E 33/3P
para barras: 12, 15, 20, 25, 30 x 10 y barras perfiladas
Mas

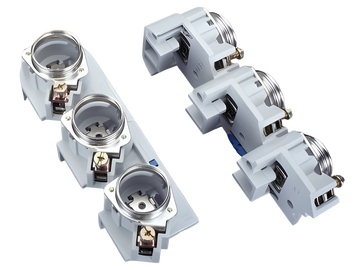

31442000
CUSTO®60Classic
base para fusibles D, montaje en embarrado, 57 mm
anillo de rosca
E 33/3P
para barras: 12, 15, 20, 25, 30 x 5, 10 y barras perfiladas
Mas

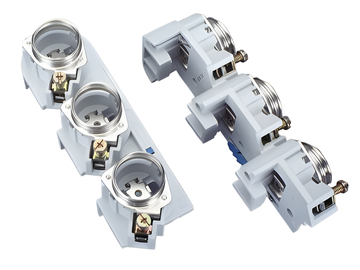

31482000
CUSTO®60Classic
base para fusibles D, montaje en embarrado, 57 mm
para embarrado 10 mm, anillo de rosca
E 33/3P
para barras: 12, 15, 20, 25, 30 x 10 y barras perfiladas
Mas

31919000
CUSTO®60Classic
base para fusibles D, montaje en embarrado, 57 mm
anillo de ajuste
E 33/3P
para barras: 12, 15, 20, 25, 30 x 5, 10 y barras perfiladas
Mas

79663000
tapa protección contra contactos
acoplable por el lateral
para cubiertas de cinta
Mas

Se utiliza para

31482000
CUSTO®60Classic
base para fusibles D, montaje en embarrado, 57 mm
para embarrado 10 mm, anillo de rosca
E 33/3P
para barras: 12, 15, 20, 25, 30 x 10 y barras perfiladas
Mas

31409000
CUSTO®60Classic
base para fusibles D, montaje en embarrado, 57 mm
para embarrado 10 mm, anillo de ajuste
E 33/3P
para barras: 12, 15, 20, 25, 30 x 10 y barras perfiladas
Mas

31442000
CUSTO®60Classic
base para fusibles D, montaje en embarrado, 57 mm
anillo de rosca
E 33/3P
para barras: 12, 15, 20, 25, 30 x 5, 10 y barras perfiladas
Mas

31919000
CUSTO®60Classic
base para fusibles D, montaje en embarrado, 57 mm
anillo de ajuste
E 33/3P
para barras: 12, 15, 20, 25, 30 x 5, 10 y barras perfiladas
Mas
