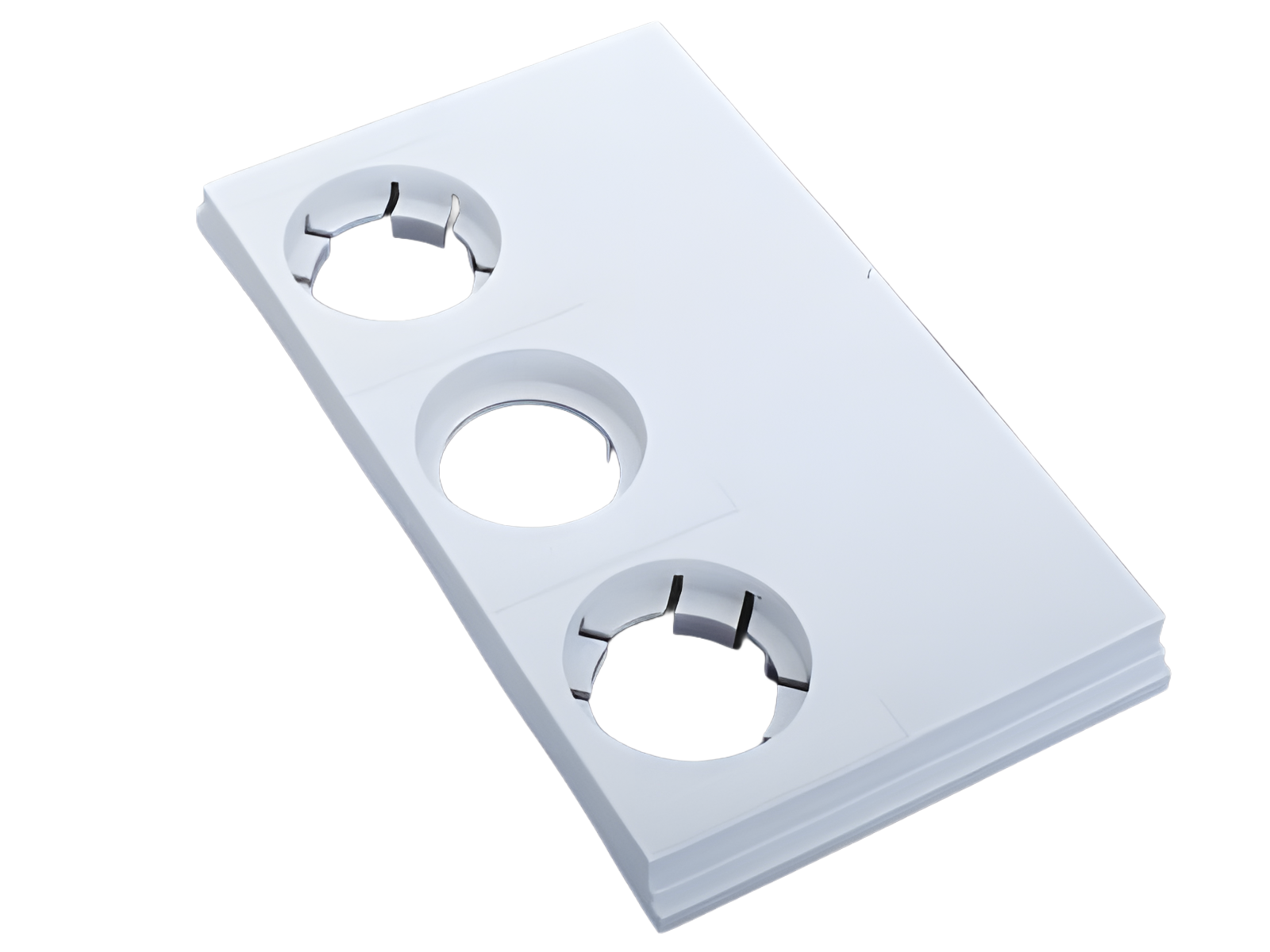

Cache pour type D (31073)

The picture may show a similar product.

Description

Référence 31073000

Cache pour type D

E 33

2 fois, élevé, largeur 114 mm

Système

60Classic

Groupe de produits	01
Sous-groupe	33

Dimensions de l'emballage	5
EAN	4021267310738

ECLASS 6.1	27142104
ECLASS 7.1	27142104
ETIM 4.0	EC000241
ETIM 5.0	EC000241

Homologations

Normes

IEC 60269-1:2006 + A1:2009 + A2:2014
IEC 60269-3:2010 + A1:2013 + A2:2019

Approbations

DNV GL

Données techniques

Details IEC
Normes
IEC 60269-1:2006 + A1:2009 + A2:2014 IEC 60269-3:2010 + A1:2013 + A2:2019

Charactéristiques mécaniques
L x H x P:	114 x 200 x 17
Poids:	10,8 kg/100
Pôles:	3 pôles

Points de raccordement
Not suitable for aluminium cables !

Application notes

There must be a clearance of at least 10 mm above the article to remove it from the busbar system.
Not suitable for aluminium cables !
Conseils	Labelling fields above and below the fuse.

short-circuit withstandability:	not applicable, since the product does not contain or carry any live parts or is not stressed in the case of a short-circuit

Links

Article master data, overviews and prices

Calcul de la plus-value métal

3D and 2D data in a wide range of formats

Documentation

| Informations techniques générales

| Symbole CAD 3D PDF

| Symbole CAD 3D STP

| Symbole CAD 2D DXF

| Data packet EPlan (*.edz)

| Dessin d’encmbrement

| Déclaration de conformité UE

| Descriptif produit (Pdf)

| Donnée pour la vérification de la conformité à l’IEC/EN 61439-1

| Texte complet pour spécification format (*.rtf)

| Texte standard pour spécification format (*.rtf)

Accessoires

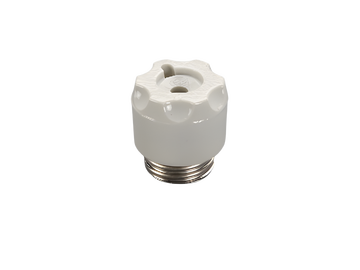

01100000
bouchon à visser D, porcelaine
500 V
E 33
Plus

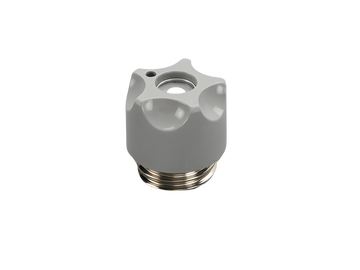

31100000
bouchon à visser D, plastique
500 V
E 33
Plus

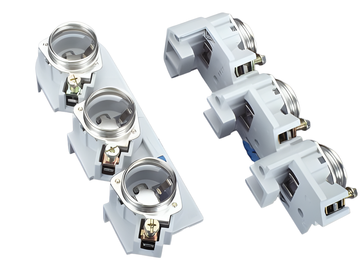

31409000
CUSTO^®60Classic
embase de fusible D, pour jeu de barres, 57 mm
pour jeu de barres 10 mm, anneau d’ajustement
E 33 / 3P
pour jeux de barres: 12, 15, 20, 25, 30 x 10 et barres profilées
Plus

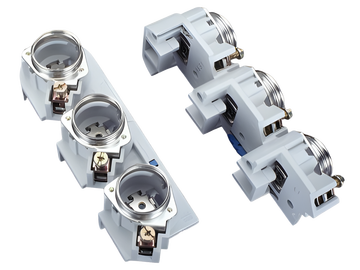

31442000
CUSTO^®60Classic
embase de fusible D, pour jeu de barres, 57 mm
vis d'ajustement
E 33 / 3P
pour jeux de barres: 12, 15, 20, 25, 30 x 5, 10 et barres profilées
Plus

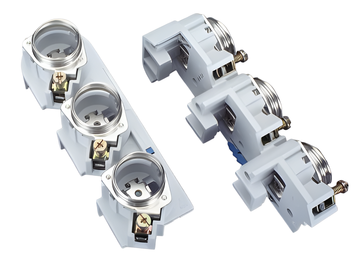

31482000
CUSTO^®60Classic
embase de fusible D, pour jeu de barres, 57 mm
pour jeu de barres 10 mm, vis d’ajustement
E 33 / 3P
pour jeux de barres: 12, 15, 20, 25, 30 x 10 et barres profilées
Plus

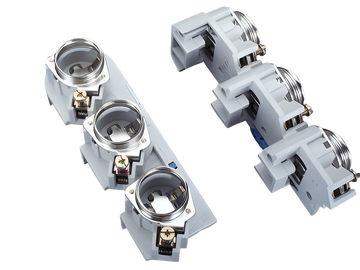

31919000
CUSTO^®60Classic
embase de fusible D, pour jeu de barres, 57 mm
anneau d’ajustement
E 33 / 3P
pour jeux de barres: 12, 15, 20, 25, 30 x 5, 10 et barres profilées
Plus

79663000
cache de protection contre les contacts accidentels
enfichable latéralement
pour bandes couvercle
Plus

Usage

31442000
CUSTO^®60Classic
embase de fusible D, pour jeu de barres, 57 mm
vis d'ajustement
E 33 / 3P
pour jeux de barres: 12, 15, 20, 25, 30 x 5, 10 et barres profilées
Plus

31919000
CUSTO^®60Classic
embase de fusible D, pour jeu de barres, 57 mm
anneau d’ajustement
E 33 / 3P
pour jeux de barres: 12, 15, 20, 25, 30 x 5, 10 et barres profilées
Plus

https://pim.woehner.de/FR/INT/1000041156

Trouver votre contact

to the contact site

Wöhner GmbH & Co. KG
