seccionador-interruptor-fusível para montagem em barramento (31264)

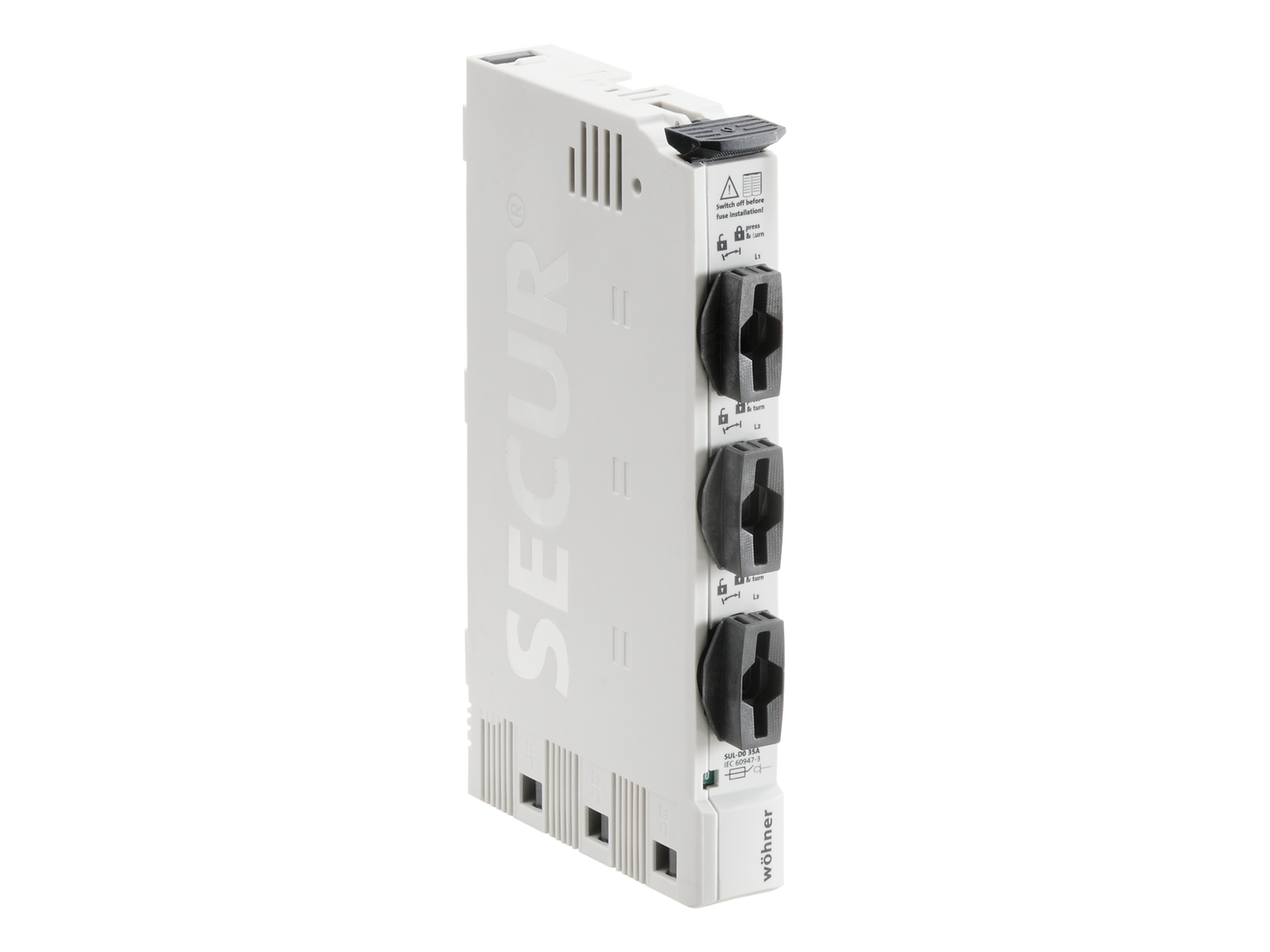

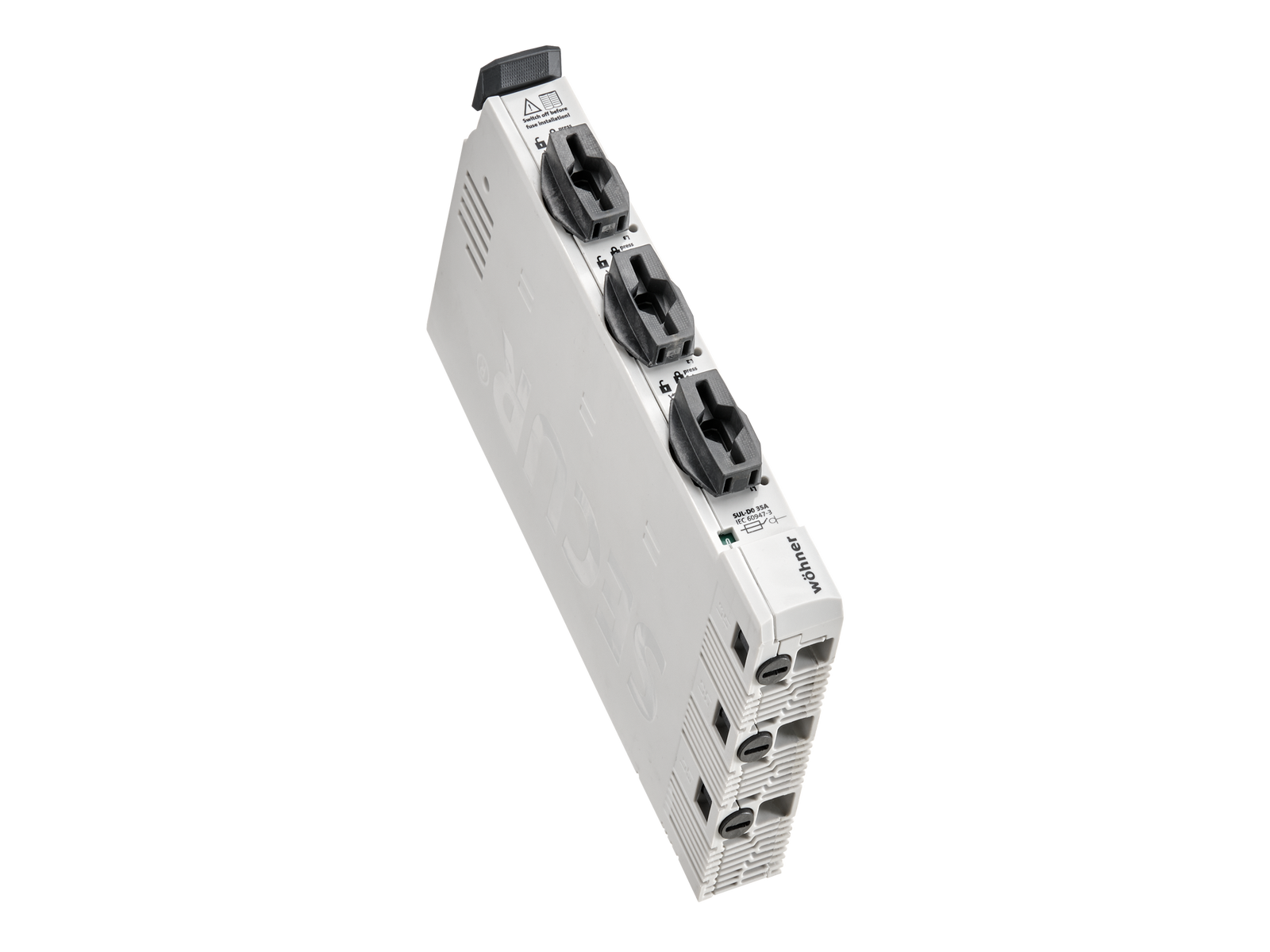

A imagem pode mostrar um produto similar.

Descrição

Código da peça: 31264000A

seccionador-interruptor-fusível para montagem em barramento

for fuses Class CC UL 248-4

operator independent switching (snap-action mechanism)

connection bottom

coming soon

Sistema

CrossBoard® 125A / 250A

Vantagens do produto

spring terminal enables connection without tools (at first installation)

Grupo de produto	01
Subgroup	53

Unidade por pacote	1
EAN	4021267312640

Aprovações

Standards

IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only

Approvals

CCC

Dados técnicos

for fuse links size:	10x38
fuse links acc. to standard:	IEC / HD 60269-2

Dados IEC
Standards
IEC 60947-1:2020 IEC 60947-3:2020 AC ratings only

Electrical data
Tensão suportável nominal de impulso Uimp:	6 kV

The function of isolation between incoming and outgoing contacts is provided by the opening of the switching mechanism as required in the standard.

Dados electricos UL
corrente nominal (UL):	30 A
rated voltage (UL) AC:	600 V

Electrical data
SCCR:	200 kA

Dados mecânicos
L x A x P:	22.5 x 184 x 100
Peso:	33,0 kg/100
Polaridade:	3 polos

front degree of protection:

IP20

Type of fastening: patented click mechanism

pontos terminais
spring pulley connection
screw drive:	0,8x4
wire stripping:	12 mm
min. cross-section:	1,5 mm²
max. cross-section:	16 mm²
Not suitable for aluminium cables !

min. cross-section UL:	AWG 16
max. cross-section UL:	AWG 6

Instruções de Aplicação

Not suitable for aluminium cables !
