for UL feeder circuits >250V

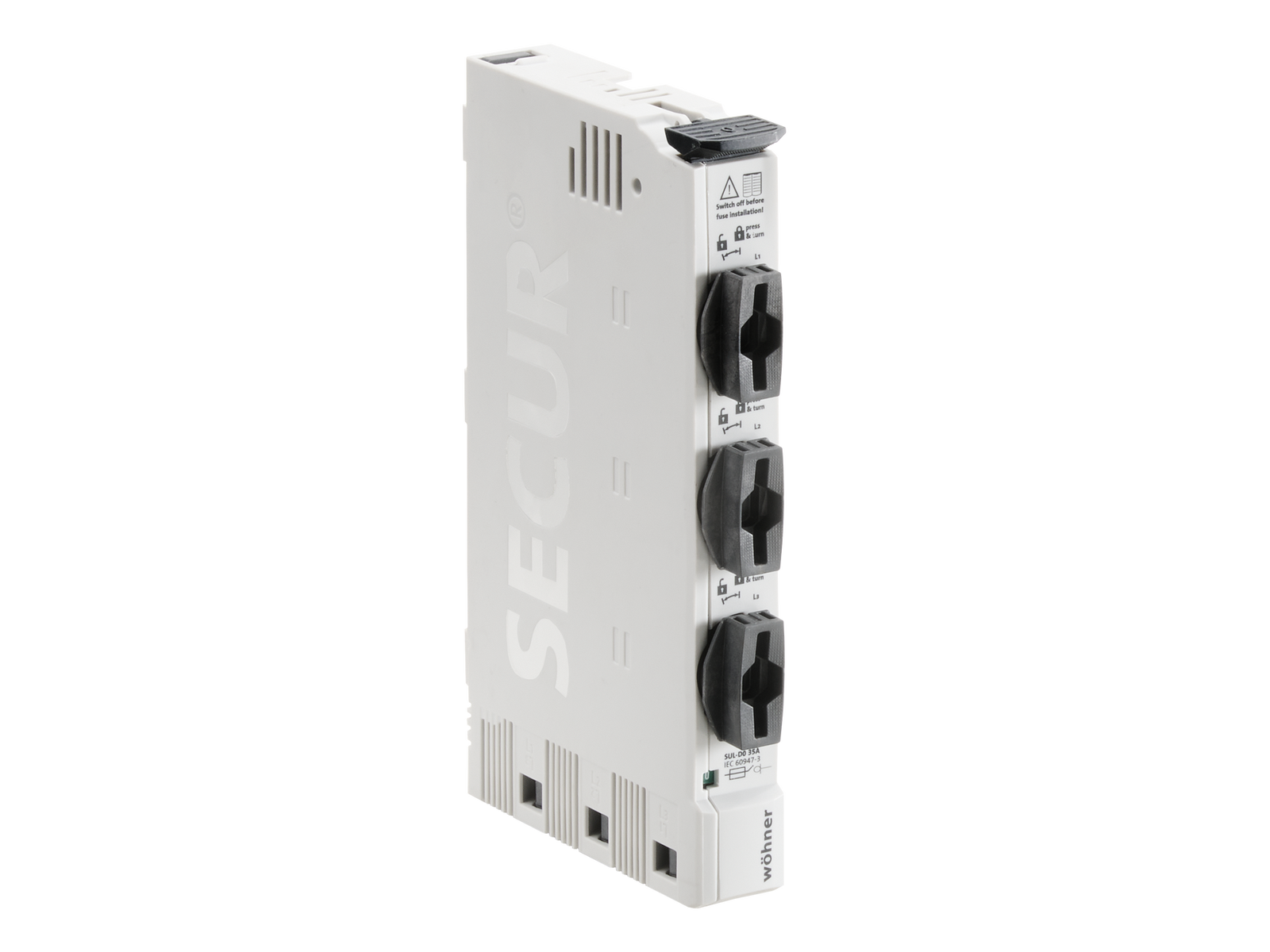

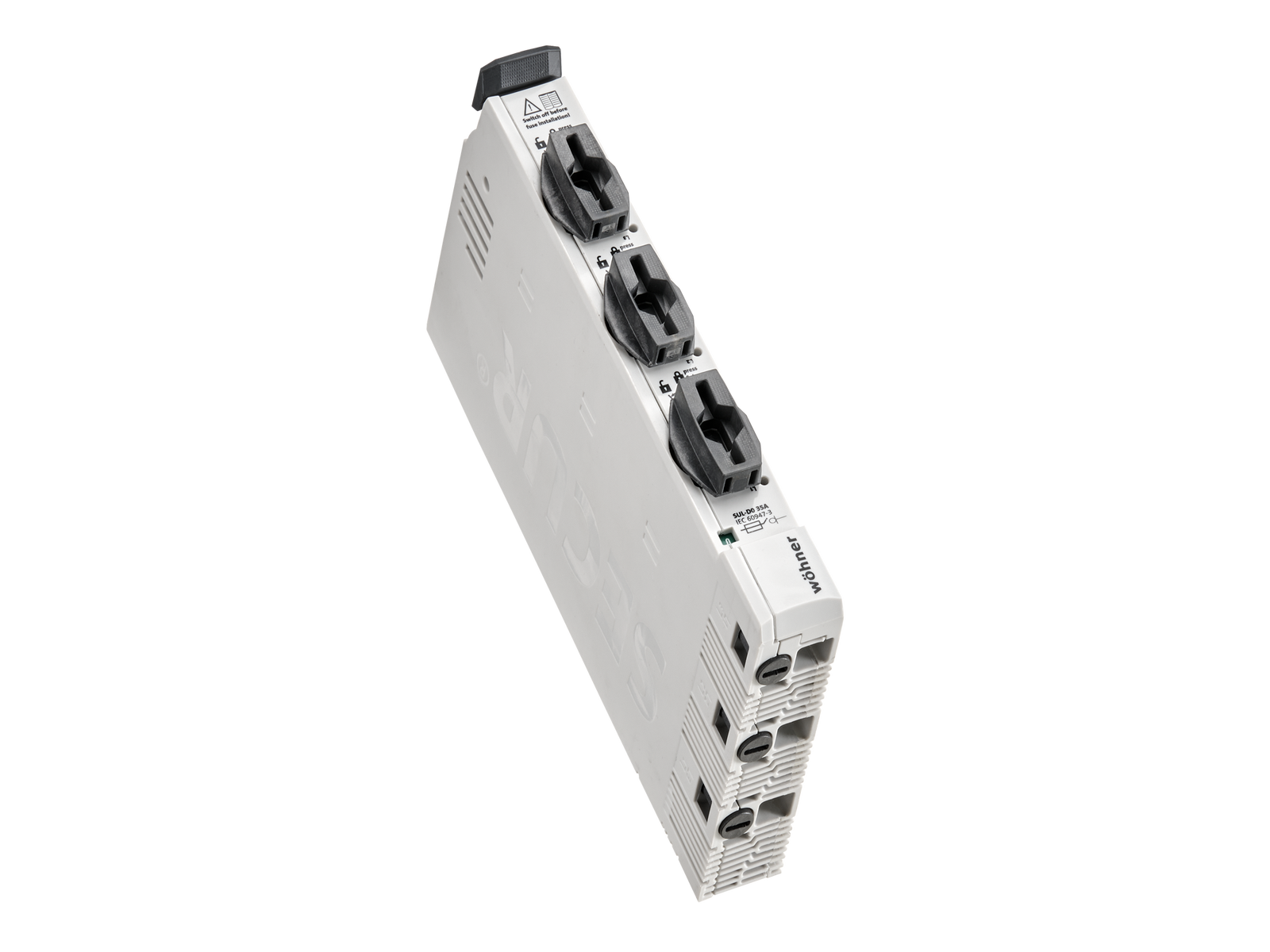

La imagen puede mostrar un producto similar.
Part No.: 31264000A
interruptor-seccionador con fusibles sobre barras
para fusibles Class CC UL 248-4
3P
operator independent switching (snap-action mechanism)
Conexión cables por abajo
disponible en breve
sistema
CrossBoard® 125A / 250A, CrossBoard® 800 A
ventajas del producto
spring terminal enables connection without tools (at first installation)
| grupo de producto | 01 |
| subgrupo | 53 |
| embalaje | 1 |
| EAN | 4021267312640 |
| ECLASS 6.1 | 27371401 |
| ECLASS 7.1 | 27371401 |
| ETIM 4.0 | EC001040 |
| ETIM 5.0 | EC001040 |
Normas
IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only
homologaciónes
UL , CCC
for UL feeder circuits >250V
| para fusibles de tamaño: | Class CC |
| fusibles según norma: | UL 248-4 |
| datos IEC | |
| Normas | |
|
IEC 60947-1:2020 IEC 60947-3:2020 AC ratings only |
| datos eléctricos | |
| tensión de pico Uimp: | 6 kV |
The function of isolation between incoming and outgoing contacts is provided by the opening of the switching mechanism as required in the standard. |
| for UL feeder circuits >250V |
| datos electricos UL | |
| intensidad de corriente nominal (UL): | 30 A |
| tensión nominal (UL) AC: | 600 V |
| datos eléctricos | |
| SCCR: | 200 kA |
| datos mecánicos | |
| An x A x P: | 22.5 x 184 x 100 |
| peso: | 33,0 kg/100 |
| Polaridad: | 3 polos |
| grado de protección frontal: | IP30 |
Type of fastening: patented click mechanism
| puntos de apriete | |
| spring pulley connection | |
| screw drive: | 0,8x4 |
| wire stripping: | 12 mm |
| min. cross-section: | 1,5 mm² |
| max. cross-section: | 16 mm² |
| Not suitable for aluminium cables ! | |
| min. cross-section UL: | AWG 16 |
| max. cross-section UL: | AWG 6 |
| Not suitable for aluminium cables ! | |
| for UL feeder circuits >250V |
