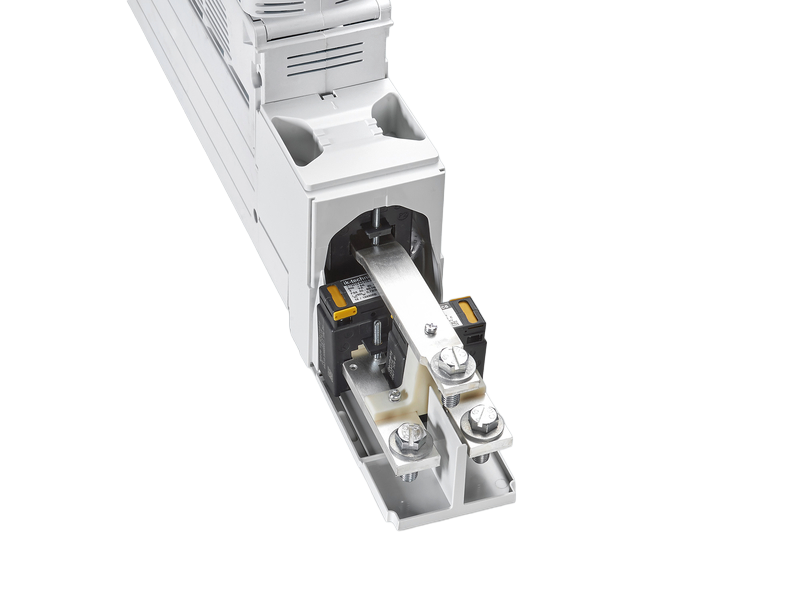

módulo transformador de corrente universal (33762)

A imagem pode mostrar um produto similar.

Descrição

Código da peça: 33762000A

módulo transformador de corrente universal

para montagem no compartimento de conexão

tamanho 1 - 3

Sistema

185Power

Grupo de produto	18
Subgroup	70

Unidade por pacote	1
EAN	4021267337629

ECLASS 6.1	27142190
ECLASS 7.1	27142190
ETIM 4.0	EC002498
ETIM 5.0	EC002498

Aprovações

Standards

IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only

Dados técnicos

Dados IEC
Standards
IEC 60947-1:2020 IEC 60947-3:2020 AC ratings only

Quadron®185Power Speed:
- max. 600 A
- increase of power dissipation by 30%

Quadron®185Power, connection bottom:
- max. 630 A
- increase of power dissipation by 35%

Crito®185Power connection rail, connection bottom:
- max. 750 A
- increase of power dissipation by 28%

Dados mecânicos
Peso:	170,0 kg/100

Links

Dados mestre e visões gerais de artigos

Current prices and surcharges

3D and 2D data in a wide range of formats

Downloads

| General technical information

| Instruções de montagem

| CAD model 3D PDF

| CAD model 3D STP

| Esboço dimensionado

| Esboço dimensionado 2

| EU declaration of conformity

| Descrição do produto (PDF)

| Product data for design verfication according to IEC / EN 61439-1

| Text for specification - extended version (*.rtf)

| Text for specification - standard version (*.rtf)

| Text for specification - GAEB90 (in German) (*.d81)

Acessórios

33787000
transformador de corrente 600 A / 5 A, com declaração de conformidade
5 VA / classe 0,5
tamanho 1 - 3
phase-out product
Mais

É utilizado para

33708000A
QUADRON^®185Power
base fusível NH vertical 630 A
tamanho 3
parafuso M12
para barramentos: 30, 40, 60, 80, 100, 120 x 10
Mais

33706000A
QUADRON^®185Power
base fusível NH vertical 250 A
tamanho 1
parafuso M12
para barramentos: 30, 40, 60, 80, 100, 120 x 10
Mais

33585000A
QUADRON^®185Power
chave seccionadora de fusível vertical 630 A
tamanho 3, comutável 3 polos
V-clamp 240 mm²
terminal body steel, pressure piece brass
para barramentos: 30, 40, 60, 80, 100, 120 x 10
coming soon
Mais

33570000A
QUADRON^®185Power
chave seccionadora de fusível vertical 630 A
tamanho 3, comutável 3 polos
V-clamp 150 mm²
terminal body alu, pressure piece brass, XL variant
para barramentos: 30, 40, 60, 80, 100, 120 x 10
coming soon
Mais

33523000A
QUADRON^®185Power
chave seccionadora de fusível vertical 630 A
tamanho 3, comutável 3 polos
V-clamp 120 mm²
terminal body alu, pressure piece brass
para barramentos: 30, 40, 60, 80, 100, 120 x 10
coming soon
Mais

33571000A
QUADRON^®185Power
chave seccionadora de fusível vertical 250 A
tamanho 1, comutável 1 polo
V-clamp 150 mm²
terminal body alu, pressure piece brass, XL variant
para barramentos: 30, 40, 60, 80, 100, 120 x 10
coming soon
Mais

33536000A
QUADRON^®185Power
chave seccionadora de fusível vertical 250 A
tamanho 1, comutável 1 polo
V-clamp 150 mm²
terminal body alu, pressure piece brass
para barramentos: 30, 40, 60, 80, 100, 120 x 10
coming soon
Mais

33576000A
QUADRON^®185Power
chave seccionadora de fusível vertical 630 A
tamanho 3, comutável 3 polos
V-clamp 185 mm²
terminal body steel, pressure piece steel
para barramentos: 30, 40, 60, 80, 100, 120 x 10
coming soon
Mais

33533000A
QUADRON^®185Power
chave seccionadora de fusível vertical 630 A
tamanho 3, comutável 3 polos
V-clamp 150 mm²
terminal body alu, pressure piece brass
para barramentos: 30, 40, 60, 80, 100, 120 x 10
coming soon
Mais

33584000A
QUADRON^®185Power
chave seccionadora de fusível vertical 400 A
tamanho 2, comutável 3 polos
V-clamp 240 mm²
terminal body steel, pressure piece brass
para barramentos: 30, 40, 60, 80, 100, 120 x 10
coming soon
Mais

33526000A
QUADRON^®185Power
chave seccionadora de fusível vertical 250 A
tamanho 1, comutável 1 polo
V-clamp 120 mm²
terminal body alu, pressure piece brass
para barramentos: 30, 40, 60, 80, 100, 120 x 10
coming soon
Mais

33522000A
QUADRON^®185Power
chave seccionadora de fusível vertical 400 A
tamanho 2, comutável 3 polos
V-clamp 120 mm²
terminal body alu, pressure piece brass
para barramentos: 30, 40, 60, 80, 100, 120 x 10
coming soon
Mais

33532000A
QUADRON^®185Power
chave seccionadora de fusível vertical 400 A
tamanho 2, comutável 3 polos
V-clamp 150 mm²
terminal body alu, pressure piece brass
para barramentos: 30, 40, 60, 80, 100, 120 x 10
coming soon
Mais

33569000A
QUADRON^®185Power
chave seccionadora de fusível vertical 400 A
tamanho 2, comutável 3 polos
V-clamp 150 mm²
terminal body alu, pressure piece brass, XL variant
para barramentos: 30, 40, 60, 80, 100, 120 x 10
coming soon
Mais

33575000A
QUADRON^®185Power
chave seccionadora de fusível vertical 400 A
tamanho 2, comutável 3 polos
V-clamp 185 mm²
terminal body steel, pressure piece steel
para barramentos: 30, 40, 60, 80, 100, 120 x 10
coming soon
Mais

33586000A
QUADRON^®185Power
chave seccionadora de fusível vertical 250 A
tamanho 1, comutável 1 polo
V-clamp 240 mm²
terminal body steel, pressure piece brass
para barramentos: 30, 40, 60, 80, 100, 120 x 10
coming soon
Mais

33577000A
QUADRON^®185Power
chave seccionadora de fusível vertical 250 A
tamanho 1, comutável 1 polo
V-clamp 185 mm²
terminal body steel, pressure piece steel
para barramentos: 30, 40, 60, 80, 100, 120 x 10
coming soon
Mais

33588000A
QUADRON^®185Power
chave seccionadora de fusível vertical 630 A
tamanho 3, comutável 1 polo
V-clamp 240 mm²
terminal body steel, pressure piece brass
para barramentos: 30, 40, 60, 80, 100, 120 x 10
coming soon
Mais

33538000A
QUADRON^®185Power
chave seccionadora de fusível vertical 630 A
tamanho 3, comutável 1 polo
V-clamp 150 mm²
terminal body alu, pressure piece brass
para barramentos: 30, 40, 60, 80, 100, 120 x 10
coming soon
Mais

33587000A
QUADRON^®185Power
chave seccionadora de fusível vertical 400 A
tamanho 2, comutável 1 polo
V-clamp 240 mm²
terminal body steel, pressure piece brass
para barramentos: 30, 40, 60, 80, 100, 120 x 10
coming soon
Mais

33573000A
QUADRON^®185Power
chave seccionadora de fusível vertical 630 A
tamanho 3, comutável 1 polo
V-clamp 150 mm²
terminal body alu, pressure piece brass, XL variant
para barramentos: 30, 40, 60, 80, 100, 120 x 10
coming soon
Mais

33528000A
QUADRON^®185Power
chave seccionadora de fusível vertical 630 A
tamanho 3, comutável 1 polo
V-clamp 120 mm²
terminal body alu, pressure piece brass
para barramentos: 30, 40, 60, 80, 100, 120 x 10
coming soon
Mais

33579000A
QUADRON^®185Power
chave seccionadora de fusível vertical 630 A
tamanho 3, comutável 1 polo
V-clamp 185 mm²
terminal body steel, pressure piece steel
para barramentos: 30, 40, 60, 80, 100, 120 x 10
coming soon
Mais

33537000A
QUADRON^®185Power
chave seccionadora de fusível vertical 400 A
tamanho 2, comutável 1 polo
V-clamp 150 mm²
terminal body alu, pressure piece brass
para barramentos: 30, 40, 60, 80, 100, 120 x 10
coming soon
Mais

33572000A
QUADRON^®185Power
chave seccionadora de fusível vertical 400 A
tamanho 2, comutável 1 polo
V-clamp 150 mm²
terminal body alu, pressure piece brass, XL variant
para barramentos: 30, 40, 60, 80, 100, 120 x 10
coming soon
Mais

33527000A
QUADRON^®185Power
chave seccionadora de fusível vertical 400 A
tamanho 2, comutável 1 polo
V-clamp 120 mm²
terminal body alu, pressure piece brass
para barramentos: 30, 40, 60, 80, 100, 120 x 10
coming soon
Mais

33578000A
QUADRON^®185Power
chave seccionadora de fusível vertical 400 A
tamanho 2, comutável 1 polo
V-clamp 185 mm²
terminal body steel, pressure piece steel
para barramentos: 30, 40, 60, 80, 100, 120 x 10
coming soon
Mais

33521000A
QUADRON^®185Power
chave seccionadora de fusível vertical 250 A
tamanho 1, comutável 3 polos
V-connection 120 mm²
terminal body alu, pressure piece brass
para barramentos: 30, 40, 60, 80, 100, 120 x 10
coming soon
Mais

33568000A
QUADRON^®185Power
chave seccionadora de fusível vertical 250 A
tamanho 1, comutável 3 polos
V-clamp 150 mm²
terminal body alu, pressure piece brass, XL variant
para barramentos: 30, 40, 60, 80, 100, 120 x 10
coming soon
Mais

33716000A
QUADRON^®185Power
chave seccionadora de fusível vertical 250 A
tamanho 1, comutável 1 polo
parafuso M12
para barramentos: 30, 40, 60, 80, 100, 120 x 10
Mais

33583000A
QUADRON^®185Power
chave seccionadora de fusível vertical 250 A
tamanho 1, comutável 3 polos
V-clamp 240 mm²
terminal body steel, pressure piece brass
para barramentos: 30, 40, 60, 80, 100, 120 x 10
coming soon
Mais

33531000A
QUADRON^®185Power
chave seccionadora de fusível vertical 250 A
tamanho 1, comutável 3 polos
V-clamp 150 mm²
terminal body alu, pressure piece brass
para barramentos: 30, 40, 60, 80, 100, 120 x 10
coming soon
Mais

33574000A
QUADRON^®185Power
chave seccionadora de fusível vertical 250 A
tamanho 1, comutável 3 polos
V-clamp 185 mm²
terminal body steel, pressure piece steel
para barramentos: 30, 40, 60, 80, 100, 120 x 10
coming soon
Mais

33722000A
QUADRON^®185Power
chave seccionadora de fusível vertical 400 A
tamanho 2, comutável 3 polos, com monitorização do fusível
parafuso M12
para barramentos: 30, 40, 60, 80, 100, 120 x 10
Mais

33702000A
QUADRON^®185Power
chave seccionadora de fusível vertical 400 A
tamanho 2, comutável 3 polos
parafuso M12
para barramentos: 30, 40, 60, 80, 100, 120 x 10
Mais

33721000A
QUADRON^®185Power
chave seccionadora de fusível vertical 250 A
tamanho 1, comutável 3 polos, com monitorização do fusível
parafuso M12
para barramentos: 30, 40, 60, 80, 100, 120 x 10
Mais

33723000A
QUADRON^®185Power
chave seccionadora de fusível vertical 630 A
tamanho 3, comutável 3 polos, com monitorização do fusível
parafuso M12
para barramentos: 30, 40, 60, 80, 100, 120 x 10
Mais

33717000A
QUADRON^®185Power
chave seccionadora de fusível vertical 400 A
tamanho 2, comutável 1 polo
parafuso M12
para barramentos: 30, 40, 60, 80, 100, 120 x 10
Mais

33701000A
QUADRON^®185Power
chave seccionadora de fusível vertical 250 A
tamanho 1, comutável 3 polos
parafuso M12
para barramentos: 30, 40, 60, 80, 100, 120 x 10
Mais

33718000A
QUADRON^®185Power
chave seccionadora de fusível vertical 630 A
tamanho 3, comutável 1 polo
parafuso M12
para barramentos: 30, 40, 60, 80, 100, 120 x 10
Mais

33633000A
QUADRON^®185Power Speed
chave seccionadora vertical NH tamanho do fusível 2
terminais de saída na parte superior M12
double-breaking
para barramentos: 30, 40, 60, 80, 100, 120 x 10
accessory required for busbar mounting
Mais

33636000A
QUADRON^®185Power Speed
chave seccionadora vertical NH tamanho do fusível 1
com monitorização do fusível
terminais de saída na parte inferior M12
double-breaking
para barramentos: 30, 40, 60, 80, 100, 120 x 10
accessory required for busbar mounting
Mais

33638000A
QUADRON^®185Power Speed
chave seccionadora vertical NH tamanho do fusível 2
com monitorização do fusível
terminais de saída na parte inferior M12
double-breaking
para barramentos: 30, 40, 60, 80, 100, 120 x 10
accessory required for busbar mounting
Mais

33631000A
QUADRON^®185Power Speed
chave seccionadora vertical NH tamanho do fusível 1
terminais de saída na parte superior M12
double-breaking
para barramentos: 30, 40, 60, 80, 100, 120 x 10
accessory required for busbar mounting
Mais

33640000A
QUADRON^®185Power Speed
chave seccionadora vertical NH tamanho do fusível 3
com monitorização do fusível
terminais de saída na parte inferior M12
double-breaking
para barramentos: 30, 40, 60, 80, 100, 120 x 10
accessory required for busbar mounting
Mais

33635000A
QUADRON^®185Power Speed
chave seccionadora vertical NH tamanho do fusível 3
terminais de saída na parte superior M12
double-breaking
para barramentos: 30, 40, 60, 80, 100, 120 x 10
accessory required for busbar mounting
Mais

33632000A
QUADRON^®185Power Speed
chave seccionadora vertical NH tamanho do fusível 2
terminais de saída na parte inferior M12
double-breaking
para barramentos: 30, 40, 60, 80, 100, 120 x 10
accessory required for busbar mounting
Mais

33634000A
QUADRON^®185Power Speed
chave seccionadora vertical NH tamanho do fusível 3
terminais de saída na parte inferior M12
double-breaking
para barramentos: 30, 40, 60, 80, 100, 120 x 10
accessory required for busbar mounting
Mais

33703000A
QUADRON^®185Power
chave seccionadora de fusível vertical 630 A
tamanho 3, comutável 3 polos
parafuso M12
para barramentos: 30, 40, 60, 80, 100, 120 x 10
Mais

33630000A
QUADRON^®185Power Speed
chave seccionadora vertical NH tamanho do fusível 1
terminais de saída na parte inferior M12
double-breaking
para barramentos: 30, 40, 60, 80, 100, 120 x 10
accessory required for busbar mounting
Mais

https://pim.woehner.de/PT/DE/1000183718

Encontre sua pessoa de contato

Para a página de contato

Wöhner Sistemas
Eletrotécnicos Ltda.
Rua Antônio Galvão Pacheco, 185
18550-612, Boituva/SPl
Brasil

Linha direta de pedidos (Alemanha)
+49 9563 751 125
order@woehner.de

Linha direta de tecnologia (Alemanha)
+49 9563 751 508
support@woehner.com
