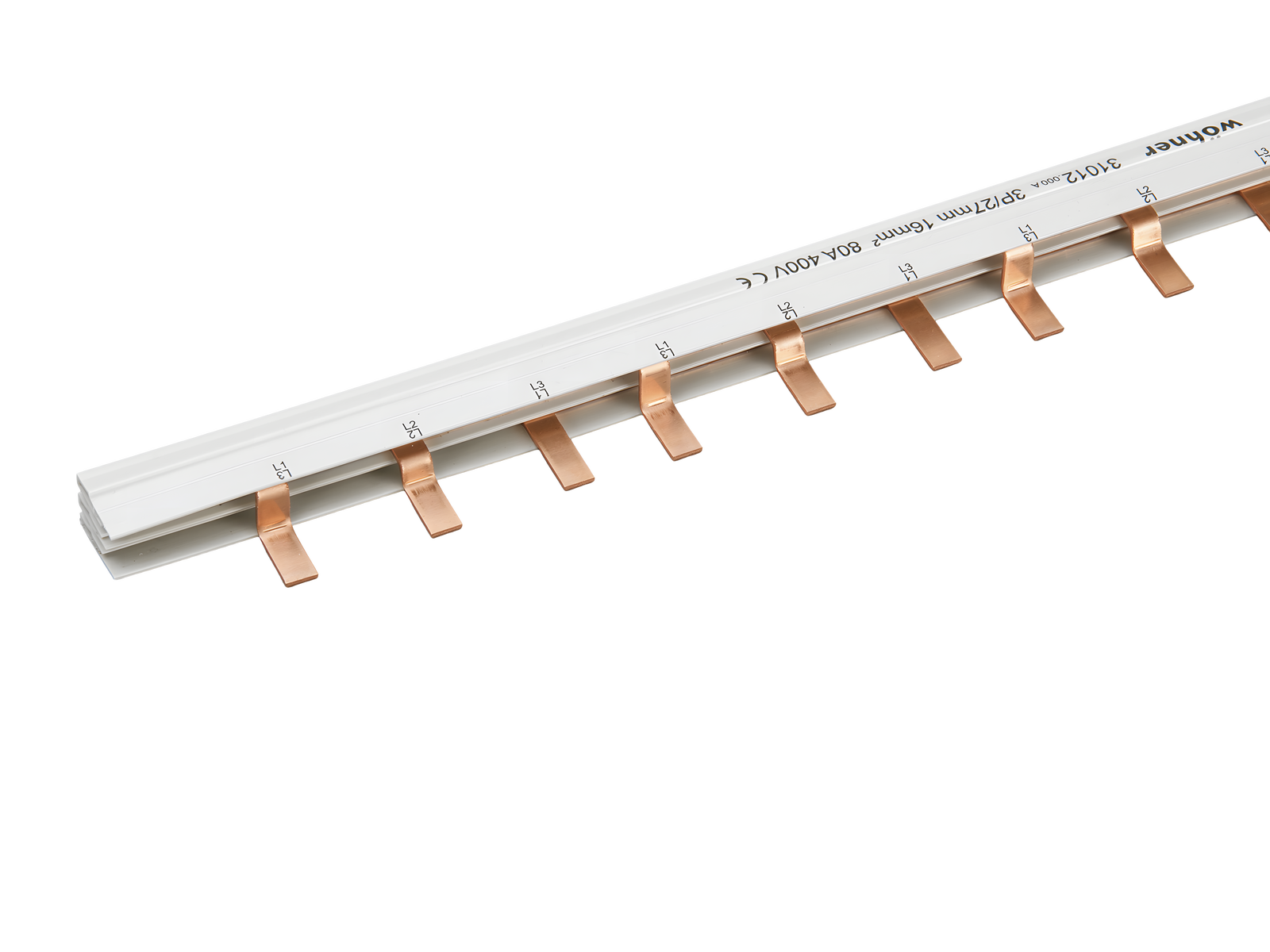

barramento tipo pente, 3 polos, tipo ponte, passo 27 mm (31012)

A imagem pode mostrar um produto similar.

Descrição

Código da peça: 31012000A

barramento tipo pente, 3 polos, tipo ponte, passo 27 mm

80 A, comprimento 1 m

16 mm²

Grupo de produto	06
Subgroup	95

Unidade por pacote	10
EAN	4021267310127

ECLASS 6.1	27371306
ECLASS 7.1	27371306
ETIM 4.0	EC000215
ETIM 5.0	EC000215

Aprovações

Standards

IEC 61439-1:2020

Aprovação CCC: no certification required

Dados técnicos

Dados IEC
Standards
IEC 61439-1:2020

Dados elétricos IEC
Corrente de medição (IEC):	80 A
Tensão de medição (IEC) AC:	400 V

Tensão suportável nominal de impulso Uimp:

4 kV

Dissipação de energia do artigo:

A dissipação de energia em uma carga de 80% resulta em 1,8 W.

(A dissipação de energia em sua carga máxima seria 2,8 W.)

Dados adicionais IEC
The following values have been verified with tests under certain conditions. Please ask Wöhner for this conditions before designing your panel.

Corrente admissível com alimentação central:

130 A

Dados mecânicos
L x A x P:	1000 x 17 x 16
Peso:	56,2 kg/100
Corte transversal:	16 mm²

Links

Dados mestre e visões gerais de artigos

Current prices and surcharges

3D and 2D data in a wide range of formats

Downloads

| General technical information

| CAD model 3D STP

| Data packet EPlan (*.edz)

| Esboço dimensionado

| EU declaration of conformity

| Descrição do produto (PDF)

| Product data for design verfication according to IEC / EN 61439-1

| Text for specification - extended version (*.rtf)

| Text for specification - standard version (*.rtf)

Acessórios

31029000A
terminal de conexão, conexão lateral
6 - 50 mm²
para: 31012, 31310, 31312
Mais

31085000A
terminal de conexão, conexão frontal
6 - 50 mm²
para: 31012, 31310, 31312
Mais

31027000B
tampa de extremidade
para barramentos tipo pente de 2 polos e 3 polos 16 mm²
Mais

É utilizado para

31288000
TRITON^®Panel
base fusível D0, montagem em painel
E 14 / 16 A / 3P
proteção contra contato cf. DGUV V3
Mais

31293000
TRITON^®Panel
base fusível D0, montagem em painel
E 18 / 63 A / 3P
proteção contra contato cf. DGUV V3
Mais

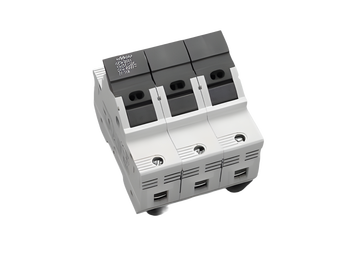

31118000
AMBUS^®Panel
suporte para fusíveis cilíndricos
14x51 / 3P
50 A / 690 V
Mais

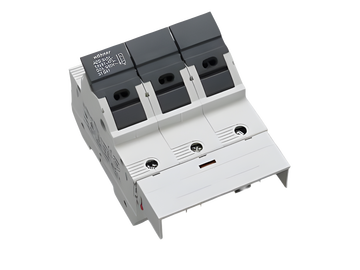

31941000
AMBUS^®Panel
suporte para fusíveis cilíndricos, com interruptor de sinalização
14 x 51 / 3P
50 A / 690 V
for fuse links with striker pin
Mais

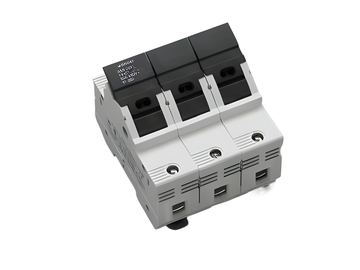

31280000
AMBUS^®Panel
suporte para fusíveis cilíndricos, para fusíveis semicondutores
14 x 51 / 3P
50 A / 690 V
Mais

31557000A
SECUR^®Panel
chave seccionadora para fusíveis D0 até 63 A
com LED
3P
Mais

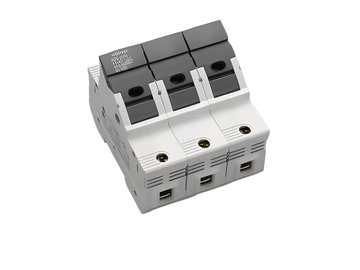

31138000
AMBUS^®Panel
suporte para fusíveis cilíndricos, com LED
14 x 51 / 3P
50 A / 110 - 690 V
indication of a released fuse link
Mais

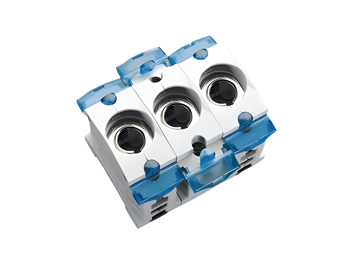

31302000
CUSTO^®Panel
base fusível D0, montagem em painel
E 14 / 16 A / 3P
proteção contra contato
Mais

31314000A
SECUR^®Panel
chave seccionadora para fusíveis D0 até 63 A
3P
Mais

31306000
CUSTO^®Panel
base fusível D0, montagem em painel
E 18 / 63 A / 3P
protegida contra contato acidental
Mais
