suporte para fusíveis cilíndricos (31971)

A imagem pode mostrar um produto similar.

Descrição

Código da peça: 31971000

AMBUS®Panel

suporte para fusíveis cilíndricos

10x38 / 1P

30 A / 1000 V DC

for mounting rail

Sistema

Panel

Vantagens do produto

large clamping range
holder for label

Grupo de produto 17
Subgroup 06
Unidade por pacote 12
EAN 4021267319717
ECLASS 6.1 27142190
ECLASS 7.1 27142190
ETIM 4.0 EC002705
ETIM 5.0 EC002705

Aprovações

Standards

IEC 60269-1:2006 + A1:2009 + A2:2014
IEC 60269-2:2013 + A1:2016

UL 4248-1

UL 4248-19

Approvals

IEC (CB) , CSA , UL , CCC

for UL feeder circuits >250V

Número de tipo: AES10x38/PV

UL file: E342576, UL category (for USA): IZMR https://www.ul.com

CSA file: 110285, CSA class: 6225-30 https://directories.csa-international.org

CCC certificate: 2013010308601276

Dados técnicos

for fuse links size: 10x38
fuse links acc. to standard: IEC / EN 60269-6
permitted power dissipation of the fuse-link: 4 W
Dados IEC
Standards
IEC 60269-1:2006 + A1:2009 + A2:2014
IEC 60269-2:2013 + A1:2016
Dados elétricos IEC
Corrente de medição (IEC): 30 A
Tensão de medição (IEC) DC: 1000 V
rated isolation voltage Ui DC: 1000 V
Tensão suportável nominal de impulso Uimp: 8 kV
cond. short-circuit current with fuses (DC): 20 kA / 1000 V (30 A)
approved wth fuse links of operation class: gPV
short-circuit strength when protected by fuses: 20 kA

Dissipação de energia do artigo:

A dissipação de energia em uma carga de 80% resulta em 0,2 W.

(A dissipação de energia em sua carga máxima seria 0,3 W.)

Dados adicionais IEC

The following values have been verified with tests under certain conditions. Please ask Wöhner for this conditions before designing your panel.
tensão máxima IEC DC: 1000 V
use of fuse links with silver plated caps is recommended
Dados UL
Standards
UL 4248-1
UL 4248-19
for UL feeder circuits >250V
suitable for field-installed conductors
Dados electricos UL
corrente nominal (UL): 30 A
tensão nominal (UL) DC: 1000 V
for wires UL: Cu 90°C
SCCR protected max.: 33 kA
with IZLT fuse 10x38 30 A / 1000 V DC
max. let-through current Id (UL): 8,65 kA
max. let-trough energy (UL): 16,9 kA²s
Dados mecânicos
L x A x P: 18 x 81 x 58
Peso: 5,2 kg/100
Polaridade: 1 polo
Montagem: for mounting rail
degree of protection: IP20
front degree of protection: IP20
pontos terminais
cage clamp connection
screw drive: PZ2
wire stripping: 11 mm
min. cross-section: 0,75 mm²
max. cross-section: 25 mm²
Md min.: 2,0 Nm
Md max.: 2,5 Nm
Not suitable for aluminium cables !

min. cross-section UL: AWG 18
max. cross-section UL: AWG 4
torque (UL): 18 - 22 lb-in
for wires UL: Cu 90°C

Instruções de Aplicação

Not suitable for aluminium cables !
permitted power dissipation of the fuse-link: 4 W
for UL feeder circuits >250V

Links

Dados mestre e visões gerais de artigos

Current prices and surcharges

3D and 2D data in a wide range of formats

CAD Daten WSCAD

Downloads

| General technical information

| CAD model 3D PDF

| CAD model 3D STP

| CAD symbol 2D DXF

| Data packet EPlan (*.edz)

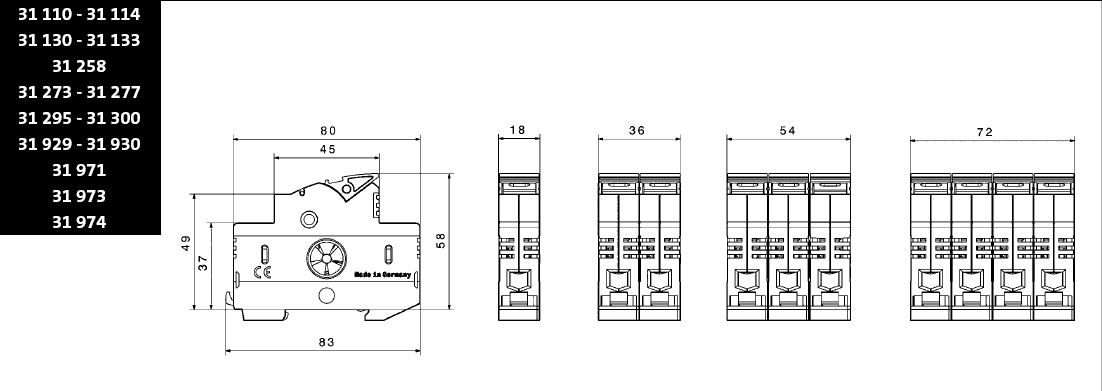

| Esboço dimensionado

| EU declaration of conformity

| Descrição do produto (PDF)

| Product data for design verfication according to IEC / EN 61439-1

| Text for specification - extended version (*.rtf)

| Text for specification - standard version (*.rtf)

Acessórios

accessories for mounting

31563000
espaçador 4,5 mm
conjunto para 50 porta fusíveis 31971 e 31973, para passos de 22.5 mm
Mais

connection accessories

31101000A
barramento tipo pente, 1 polo, tipo ponte, passo 18 mm
80 A, comprimento 1 m
16 mm²
Mais

31103000
terminal de conexão, conexão lateral
6 - 25 mm²
para: 31101, 31102
Mais

31157000
terminal de conexão, conexão frontal
6 - 25 mm²
para: 31101, 31102
Mais

31548000
barramento tipo pente, 1 polo, tipo ponte, passo 18 mm
100 A, comprimento 1 m
25 mm²
Mais

31039000
terminal de conexão, conexão frontal
6 - 35 mm² / AWG 10 - 1/0
para: 31548
Mais

31550000
terminal de conexão, conexão frontal
6 - 35 mm²
para: 31549, 31561
Mais

fuse links

31544000
fusível cilíndrico 10 A
1000 V DC, gPV
10 x 38
Mais

31545000
fusível cilíndrico 12 A
1000 V DC, gPV
10 x 38
Mais

31546000
fusível cilíndrico 16 A
1000 V DC, gPV
10 x 38
Mais

31547000
fusível cilíndrico 20 A
1000 V DC, gPV
10 x 38
Mais

Similar products

31130000
AMBUS®Panel
suporte para fusíveis cilíndricos, com LED
10 x 38 / 1P
32 A / 110 - 690 V
indication of a released fuse link
Mais

31275000
AMBUS®Panel
suporte para fusíveis cilíndricos, para fusíveis semicondutores
10 x 38 / 1P
32 A / 690 V, para proteção de semicondutores
Mais

31930000
AMBUS®Panel
suporte para fusíveis cilíndricos
10 x 38 / 1P / LED
32 A / 12 - 72 V
Mais

31110000
AMBUS®Panel
suporte para fusíveis cilíndricos
10 x 38 / 1P
32 A / 690 V
Mais

31973000
AMBUS®Panel
suporte para fusíveis cilíndricos
10x38 / 1P / LED
30 A / 1000 V DC
indication of a released fuse link
Mais
