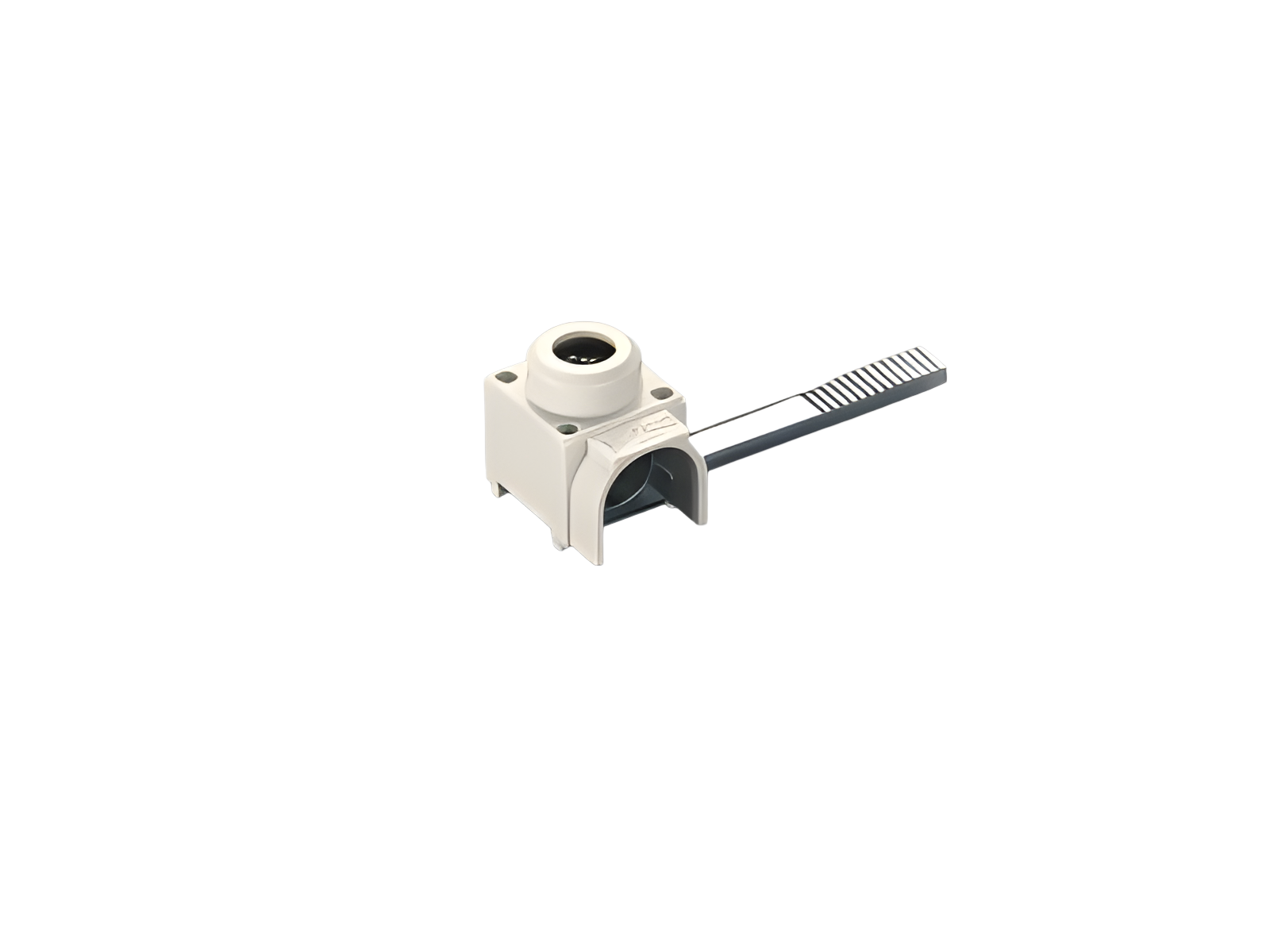

A imagem pode mostrar um produto similar.
Código da peça: 31103000
terminal de conexão, conexão lateral
6 - 25 mm²
para 31101, 31102
| Grupo de produto | 07 |
| Subgroup | 26 |
| Unidade por pacote | 50 |
| EAN | 4021267311032 |
| ECLASS 6.1 | 27371390 |
| ECLASS 7.1 | 27141146 |
| ETIM 4.0 | EC000001 |
| ETIM 5.0 | EC000001 |
Standards
IEC 61439-1:2020
Aprovação CCC: no certification required
| Dados IEC | |
| Standards | |
| IEC 61439-1:2020 |
| Dados elétricos IEC | |
| Corrente de medição (IEC): | 80 A |
| Tensão de medição (IEC) AC: | 690 V |
| Tensão suportável nominal de impulso Uimp: | 4 kV |
Dissipação de energia do artigo:
A dissipação de energia em uma carga de 80% resulta em 0,0 W.
(A dissipação de energia em sua carga máxima seria 0,0 W.)
| Dados adicionais IEC | |
|
The following values have been verified with tests under certain conditions. Please ask Wöhner for this conditions before designing your panel. |
| tensão máxima IEC AC: | 690 V |
| tensão máxima IEC DC: | 1000 V |
| Dados mecânicos | |
| L x A x P: | 18 x 13 x 17 |
| Peso: | 1,2 kg/100 |
| pontos terminais | |
| min. cross-section: | 6 mm² |
| max. cross-section: | 25 mm² |
| Not suitable for aluminium cables ! | |
|
6 - 25 mm² round, solid and stranded |
|
| Not suitable for aluminium cables ! | |
| The insulation performance of the article depends on the installation conditions. | |
|
Notas |
Recommended stripping of the insulation on the connection lead approx. 11mm |
