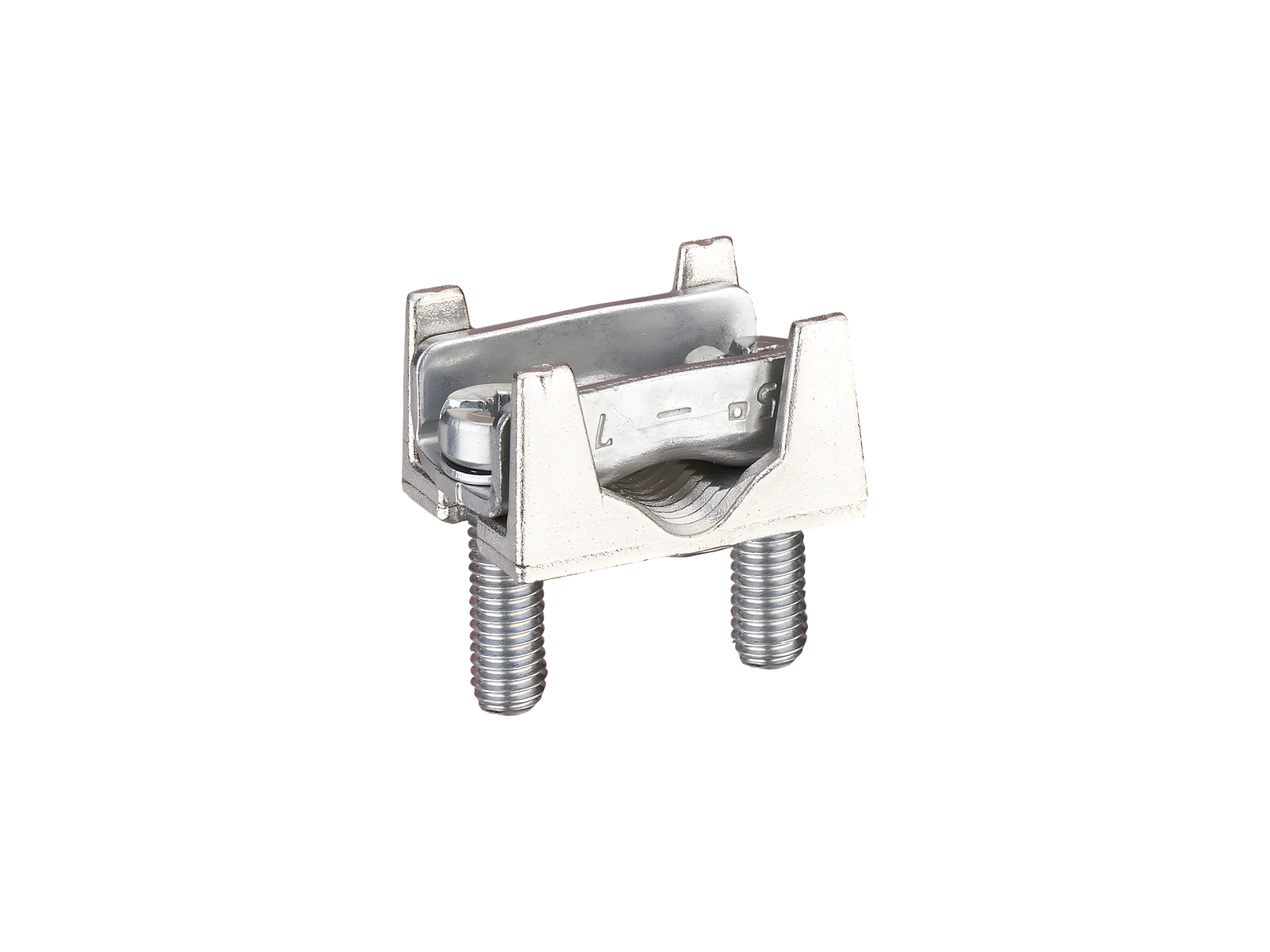

terminal prismático (33734)

A imagem pode mostrar um produto similar.

Descrição

Código da peça: 33734 000A

terminal prismático

para Cu 10 - 95 mm²

tamanho 00

Sistema

185Power

Grupo de produto 12
Subgroup 70
Unidade por pacote 3
EAN 4021267337346
ECLASS 6.1 27142190
ECLASS 7.1 27142190
ETIM 4.0 EC002498
ETIM 5.0 EC002498

Aprovações

Standards

IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only

Dados técnicos

Dados IEC
Standards
IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only
Dados mecânicos
Peso: 3,0 kg/100

Cu
1 x 10mm² re;
1 x 16-95mm² rm
1 x 35-95mm² sm
1 x 10-95mm² f
1 x 10-70mm² f+AE

pontos terminais
Not suitable for aluminium cables !

Instruções de Aplicação

Not suitable for aluminium cables !

determined by main product

Links

Dados mestre e visões gerais de artigos

Current prices and surcharges

3D and 2D data in a wide range of formats

CAD Daten WSCAD

Downloads

| General technical information

| CAD model 3D PDF

| CAD model 3D STP

| CAD symbol 2D DXF

| Data packet EPlan (*.edz)

| Esboço dimensionado

| EU declaration of conformity

| Descrição do produto (PDF)

| Product data for design verfication according to IEC / EN 61439-1

| Text for specification - extended version (*.rtf)

| Text for specification - standard version (*.rtf)

| Text for specification - GAEB90 (in German) (*.d81)

É utilizado para

33720 000A
QUADRON®185Power
chave seccionadora de fusível vertical 160 A
Tamanho 00, comutável 3 polos, com monitorização do fusível
versão alta com parafuso M8
para barramentos: 30, 40, 60, 80, 100, 120 x 10
Mais

33700 000A
QUADRON®185Power
chave seccionadora de fusível vertical 160 A
Tamanho 00, comutável 3 polos
versão alta com parafuso M8
para barramentos: 30, 40, 60, 80, 100, 120 x 10
Mais

33724 000A
QUADRON®185Power
chave seccionadora de fusível vertical 160 A
Tamanho 00, comutável 3 polos, com monitorização do fusível
versão plana com parafuso M8
para barramentos: 30, 40, 60, 80, 100, 120 x 10
Mais

33715 000A
QUADRON®185Power
chave seccionadora de fusível vertical 160 A
Tamanho 00, comutável 1 polo
versão alta com parafuso M8
para barramentos: 30, 40, 60, 80, 100, 120 x 10
Mais

33704 000A
QUADRON®185Power
chave seccionadora de fusível vertical 160 A
Tamanho 00, comutável 3 polos
versão plana com parafuso M8
para barramentos: 30, 40, 60, 80, 100, 120 x 10
Mais

33719 000A
QUADRON®185Power
chave seccionadora de fusível vertical 160 A
Tamanho 00, comutável 1 polo
versão plana com parafuso M8
para barramentos: 30, 40, 60, 80, 100, 120 x 10
Mais

33617 000A
QUADRON®185Power Speed
chave seccionadora vertical NH tamanho do fusível 00
versão alta, terminais de saída na parte superior M8
conexão por parafuso
operator independent switching (snap-action mechanism)
para barramentos: 30, 40, 60, 80, 100, 120 x 10
not suitable for systems with CrossLink protection modules
Mais

33611 000A
QUADRON®185Power Speed
chave seccionadora vertical NH tamanho do fusível 00
versão plana, terminais de saída na parte inferior M8
conexão por parafuso
double-breaking
operator independent switching (snap-action mechanism)
para barramentos: 30, 40, 60, 80, 100, 120 x 10
not suitable for systems with CrossLink protection modules
Mais

33626 000A
QUADRON®185Power Speed
chave seccionadora vertical NH tamanho do fusível 00
versão alta, terminais de saída na parte superior M8
conexão CrossLink, com monitorização do fusível
operator independent switching (snap-action mechanism)
para barramentos: 30, 40, 60, 80, 100, 120 x 10
suitable for systems with CrossLink protection modules
Mais

33622 000A
QUADRON®185Power Speed
chave seccionadora vertical NH tamanho do fusível 00
versão plana, terminais de saída na parte superior M8
conexão CrossLink, com monitorização do fusível
operator independent switching (snap-action mechanism)
para barramentos: 30, 40, 60, 80, 100, 120 x 10
suitable for systems with CrossLink protection modules
Mais

33625 000A
QUADRON®185Power Speed
chave seccionadora vertical NH tamanho do fusível 00
versão alta, terminais de saída na parte inferior M8
conexão por parafuso, com monitorização do fusível
operator independent switching (snap-action mechanism)
para barramentos: 30, 40, 60, 80, 100, 120 x 10
not suitable for systems with CrossLink protection modules
Mais

33624 000A
QUADRON®185Power Speed
chave seccionadora vertical NH tamanho do fusível 00
versão alta, terminais de saída na parte inferior M8
conexão CrossLink, com monitorização do fusível
operator independent switching (snap-action mechanism)
para barramentos: 30, 40, 60, 80, 100, 120 x 10
suitable for systems with CrossLink protection modules
Mais

33621 000A
QUADRON®185Power Speed
chave seccionadora vertical NH tamanho do fusível 00
versão plana, terminais de saída na parte inferior M8
conexão por parafuso, com monitorização do fusível
operator independent switching (snap-action mechanism)
para barramentos: 30, 40, 60, 80, 100, 120 x 10
not suitable for systems with CrossLink protection modules
Mais

33627 000A
QUADRON®185Power Speed
chave seccionadora vertical NH tamanho do fusível 00
versão alta, terminais de saída na parte superior M8
versão alta, terminais de saída na parte de cima, conexão por parafuso
operator independent switching (snap-action mechanism)
para barramentos: 30, 40, 60, 80, 100, 120 x 10
not suitable for systems with CrossLink protection modules
Mais

33623 000A
QUADRON®185Power Speed
chave seccionadora vertical NH tamanho do fusível 00
versão plana, terminais de saída na parte superior M8
conexão por parafuso, com monitorização do fusível
operator independent switching (snap-action mechanism)
para barramentos: 30, 40, 60, 80, 100, 120 x 10
not suitable for systems with CrossLink protection modules
fino esaurimento scorte
Mais

33612 000A
QUADRON®185Power Speed
chave seccionadora vertical NH tamanho do fusível 00
versão plana, terminais de saída na parte superior M8
conexão CrossLink
double-breaking
operator independent switching (snap-action mechanism)
para barramentos: 30, 40, 60, 80, 100, 120 x 10
suitable for systems with CrossLink protection modules
Mais

33616 000A
QUADRON®185Power Speed
chave seccionadora vertical NH tamanho do fusível 00
versão alta, terminais de saída na parte superior M8
conexão CrossLink
operator independent switching (snap-action mechanism)
para barramentos: 30, 40, 60, 80, 100, 120 x 10
suitable for systems with CrossLink protection modules
Mais

33610 000A
QUADRON®185Power Speed
chave seccionadora vertical NH tamanho do fusível 00
versão plana, terminais de saída na parte inferior M8
conexão CrossLink
double-breaking
operator independent switching (snap-action mechanism)
para barramentos: 30, 40, 60, 80, 100, 120 x 10
suitable for systems with CrossLink protection modules
Mais

33615 000A
QUADRON®185Power Speed
chave seccionadora vertical NH tamanho do fusível 00
versão alta, terminais de saída na parte inferior M8
conexão por parafuso
operator independent switching (snap-action mechanism)
para barramentos: 30, 40, 60, 80, 100, 120 x 10
not suitable for systems with CrossLink protection modules
Mais

33614 000A
QUADRON®185Power Speed
chave seccionadora vertical NH tamanho do fusível 00
versão alta, terminais de saída na parte inferior M8
conexão CrossLink
double-breaking
operator independent switching (snap-action mechanism)
para barramentos: 30, 40, 60, 80, 100, 120 x 10
suitable for systems with CrossLink protection modules
Mais

33620 000A
QUADRON®185Power Speed
chave seccionadora vertical NH tamanho do fusível 00
versão plana, terminais de saída na parte inferior M8
conexão CrossLink, com monitorização do fusível
operator independent switching (snap-action mechanism)
para barramentos: 30, 40, 60, 80, 100, 120 x 10
suitable for systems with CrossLink protection modules
Mais

33613 000A
QUADRON®185Power Speed
chave seccionadora vertical NH tamanho do fusível 00
versão plana, terminais de saída na parte superior M8
conexão por parafuso
double-breaking
operator independent switching (snap-action mechanism)
para barramentos: 30, 40, 60, 80, 100, 120 x 10
not suitable for systems with CrossLink protection modules
Mais

33705 000A
QUADRON®185Power
base fusível NH vertical 160 A
Tamanho 00, projeto aberto
parafuso M8, versão plana
para barramentos: 30, 40, 60, 80, 100, 120 x 10
Mais

33591 000A
QUADRON®185Power
chave seccionadora de fusível vertical 160 A
with extended touch protection IP20 when open
Tamanho 00, comutável 1 polo
high version with screw M8
para barramentos: 30, 40, 60, 80, 100, 120 x 10
coming soon
Mais

37700 000A
QUADRON®185Power
chave seccionadora de fusível vertical 160 A
Tamanho 00, comutável 3 polos
versão alta com parafuso M8
corpo do terminal em alumínio, peça de pressão em latão
prewired with 3x measuring transformers 150 A / 333 mV, accuracy class 0.5, with 6-pole plug connection
para barramentos: 30, 40, 60, 80, 100, 120 x 10
NEW
Mais

33589 000A
QUADRON®185Power
chave seccionadora de fusível vertical 160 A
with extended touch protection IP20 when open
Tamanho 00, comutável 3 polos
high version with screw M8
para barramentos: 30, 40, 60, 80, 100, 120 x 10
coming soon
Mais
