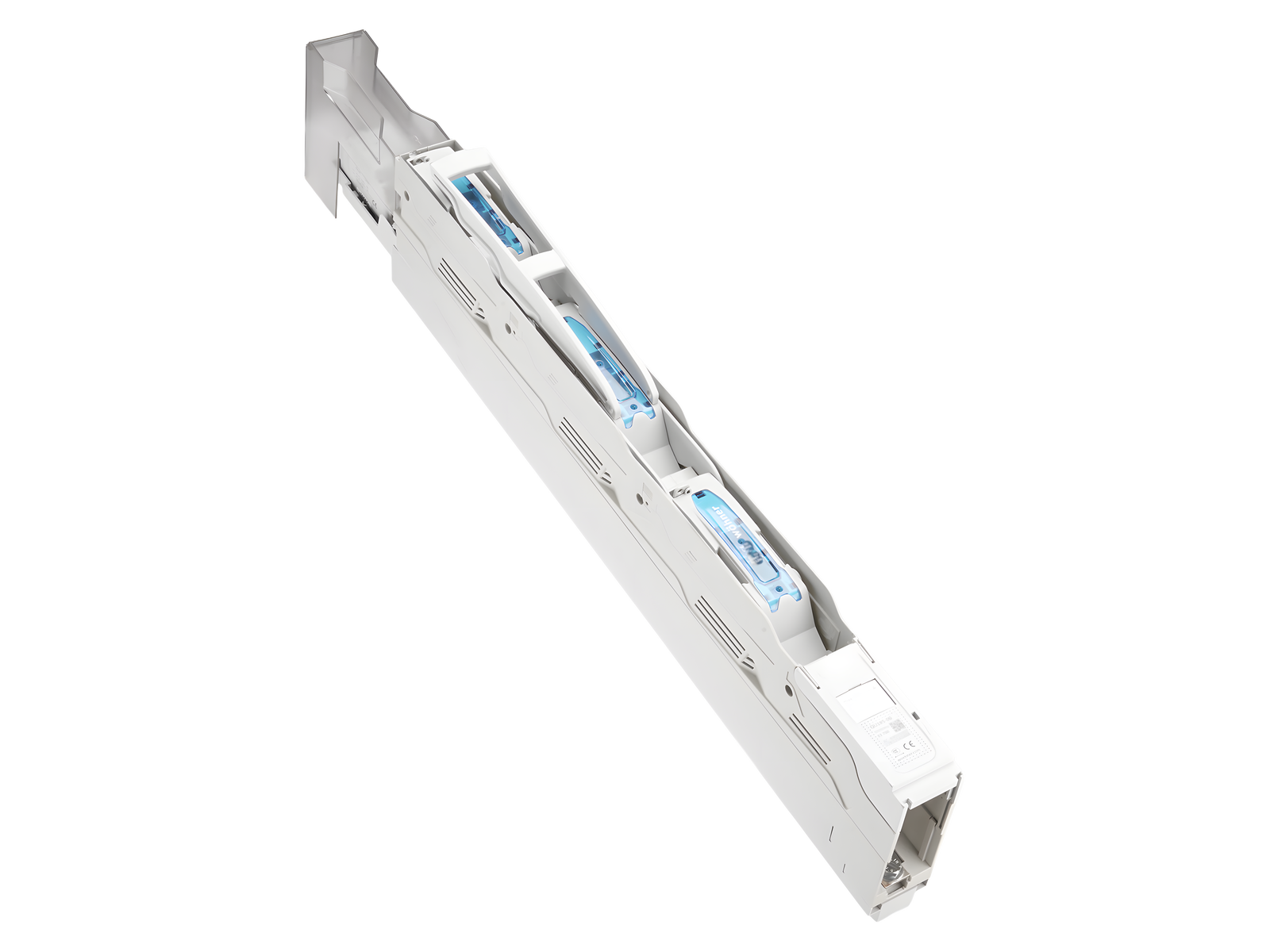

Código da peça: 33720 000A
QUADRON 185Power
chave seccionadora de fusível vertical 160 A
Tamanho 00, comutável 3 polos, com monitorização do fusível
versão alta com parafuso M8
para barramentos 30, 40, 60, 80, 100, 120 x 10
Sistema
185Power
Vantagens do produto
Self-closing inspection holes are available in the cover.
Cover can be locked when closed.
| Grupo de produto | 12 |
| Subgroup | 52 |
| Unidade por pacote | 1 |
| EAN | 4021267337209 |
| ECLASS 14.0 | 27142108 |
| ETIM 5.0 | EC001046 |
| ETIM 8.0 | EC001046 |
| ETIM 10.0 | EC001046 |
Standards
IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only
Approvals
IEC (CB) , CCC
Número de tipo: QU185-00
EAC Type: NH
CCC certificate: 2015010302769751
| for fuse links size: | NH 000, NH 00 |
| fuse links acc. to standard: | IEC / HD 60269-2 |
| permitted power dissipation of the fuse-link: | 12 W |
| requirements for contact parts: |
Fuse links with silver-plated contact pieces recommended. For fuse links with nickel-plated contact pieces, a reduction factor of 0.8 is to be observed. |
| Dados IEC | |
| Standards | |
|
IEC 60947-1:2020 IEC 60947-3:2020 AC ratings only |
| Dados elétricos IEC | |
| Corrente de medição (IEC): | 160 A |
| Tensão de medição (IEC) AC: | 400 V |
| Tensão nominal de isolamento: | 400 V |
| Tensão suportável nominal de impulso Uimp: | 4 kV |
| Utilisation category AC (IEC 60947-3) : | AC-22B (800 V / 63 A) |
| cond. short-circuit current with fuses (AC): | 100 kA / 400 V |
| approved wth fuse links of operation class: | gG |
| short-circuit strength when protected by fuses: | 100 kA |
Dissipação de energia do artigo:
A dissipação de energia em uma carga de 80% resulta em 17,9 W.
(A dissipação de energia em sua carga máxima seria 28,0 W.)
| Dados adicionais IEC | |
|
The following values have been verified with tests under certain conditions. Please ask Wöhner for this conditions before designing your panel. |
| A fuse-combination unit acc. to IEC 60947-3 can only be operated at a higher voltage than its rated voltage, if it is used as a fuse-disconnector without breaking capacity, up to its max. rated insulation voltage and labelled as such. |
| min. permitted temperature for transport and storage | -40°C |
| Special operating conditions corresponding to IEC / EN 61439-1 may yield to foulty activations of pilot switches and fuse monitors. The operating conditions have to be considered for the analysis of status signals. | |
| Degree of protection IP20 at front, degree of protection near terminal depends on installation |
| Dados mecânicos | |
| L x A x P: | 50 x 830 x 189 |
| Peso: | 270,0 kg/100 |
| para barramentos: | 30, 40, 60, 80, 100, 120 x 10 |
| CT can be integrated in the device: | ja |
| front degree of protection: | IP20 |
| pontos terminais | |
| screw connection | |
| M8 | |
| Md min.: | 8,0 Nm |
| Md max.: | 10,0 Nm |
| Material properties | |
| halogen-free: | Yes |
| A fuse-combination unit acc. to IEC 60947-3 can only be operated at a higher voltage than its rated voltage, if it is used as a fuse-disconnector without breaking capacity, up to its max. rated insulation voltage and labelled as such. | |
|
Verwendete Variante der Sicherungsüberwachung: IL9075.12/010 |
|
| permitted power dissipation of the fuse-link: | 12 W |
| requirements for contact parts: |
Fuse links with silver-plated contact pieces recommended. For fuse links with nickel-plated contact pieces, a reduction factor of 0.8 is to be observed. |
33739
000A
grampo de fixação
para sistemas de barramentos sem coberturas do sistema
tamanho 00
para: QU185-00...
