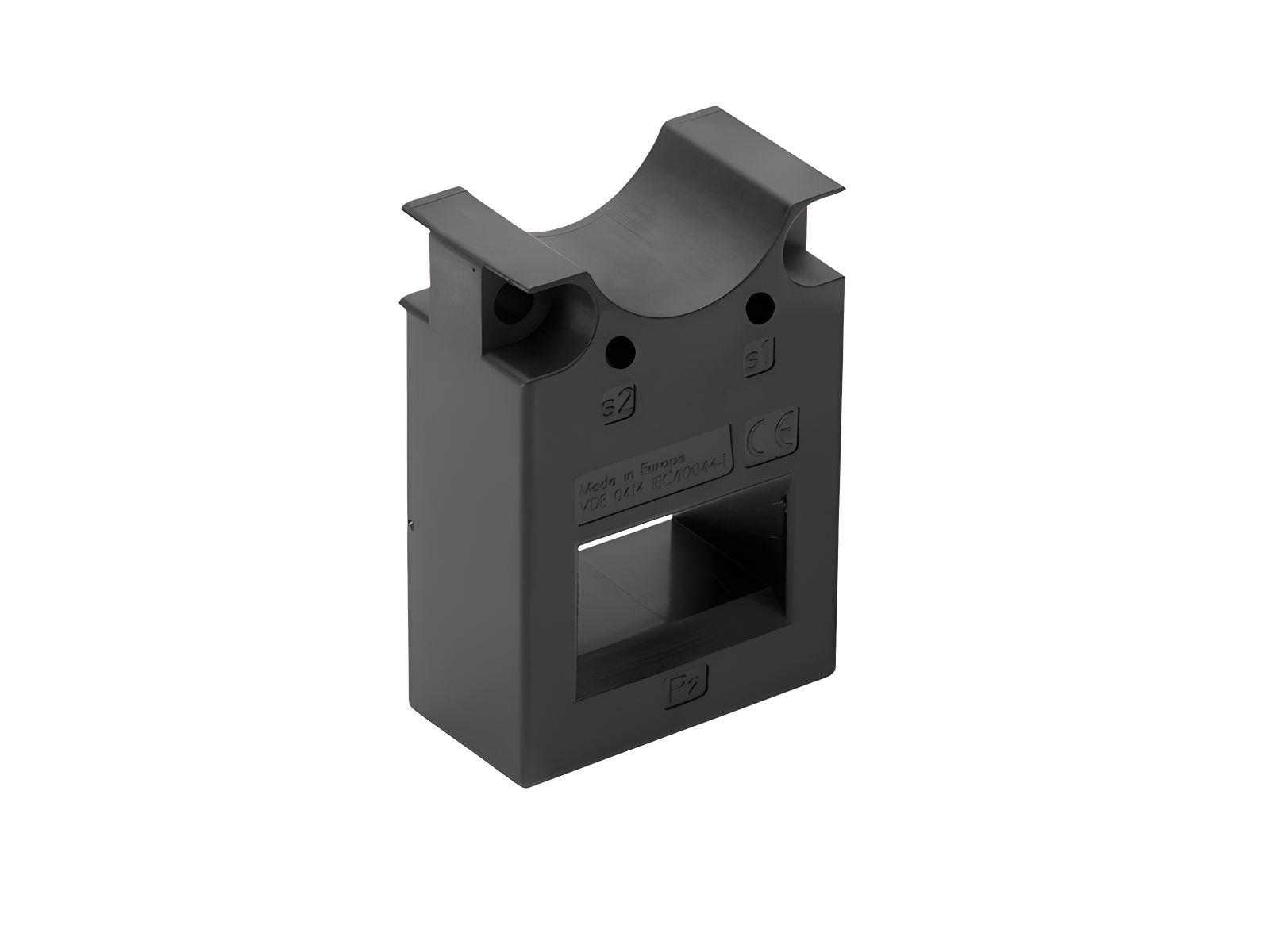

transformador de corrente 150 A / 5 A (33744)

A imagem pode mostrar um produto similar.

Descrição

Código da peça: 33744 000

transformador de corrente 150 A / 5 A

Size CT5

1,5 VA / classe 1

tamanho 1 - 3

Sistema

185Power

Grupo de produto 23
Subgroup 05
Unidade por pacote 1
EAN 4021267337445
ECLASS 6.1 27210902
ECLASS 7.1 27210902
ETIM 4.0 EC002048
ETIM 5.0 EC002048

Aprovações

Standards

IEC 61869-1:2007
IEC 61869-2:2012

Aprovação CCC: no certification required

Dados técnicos

Tamanho: CT5
Dados IEC
Standards
IEC 61869-1:2007
IEC 61869-2:2012
Dados elétricos IEC
prim. rated current Ipr: 150 A
sec. rated current: 5 A
sec. rated apparent power: 1.5 VA
accuracy class (current): 1
max. operation voltage Um: 720 V
therm. short-time current Ith: 9 kA
class of insulation: B
over-current limitation factor: FS5

Dissipação de energia do artigo:

A dissipação de energia em uma carga de 80% resulta em 1,0 W.

(A dissipação de energia em sua carga máxima seria 1,5 W.)

Dados mecânicos
L x A x P: 49 x 27 x 70
Peso: 14,0 kg/100
sealable: nein
pontos terminais
with leads
2,5 mm² / 1,50 m
