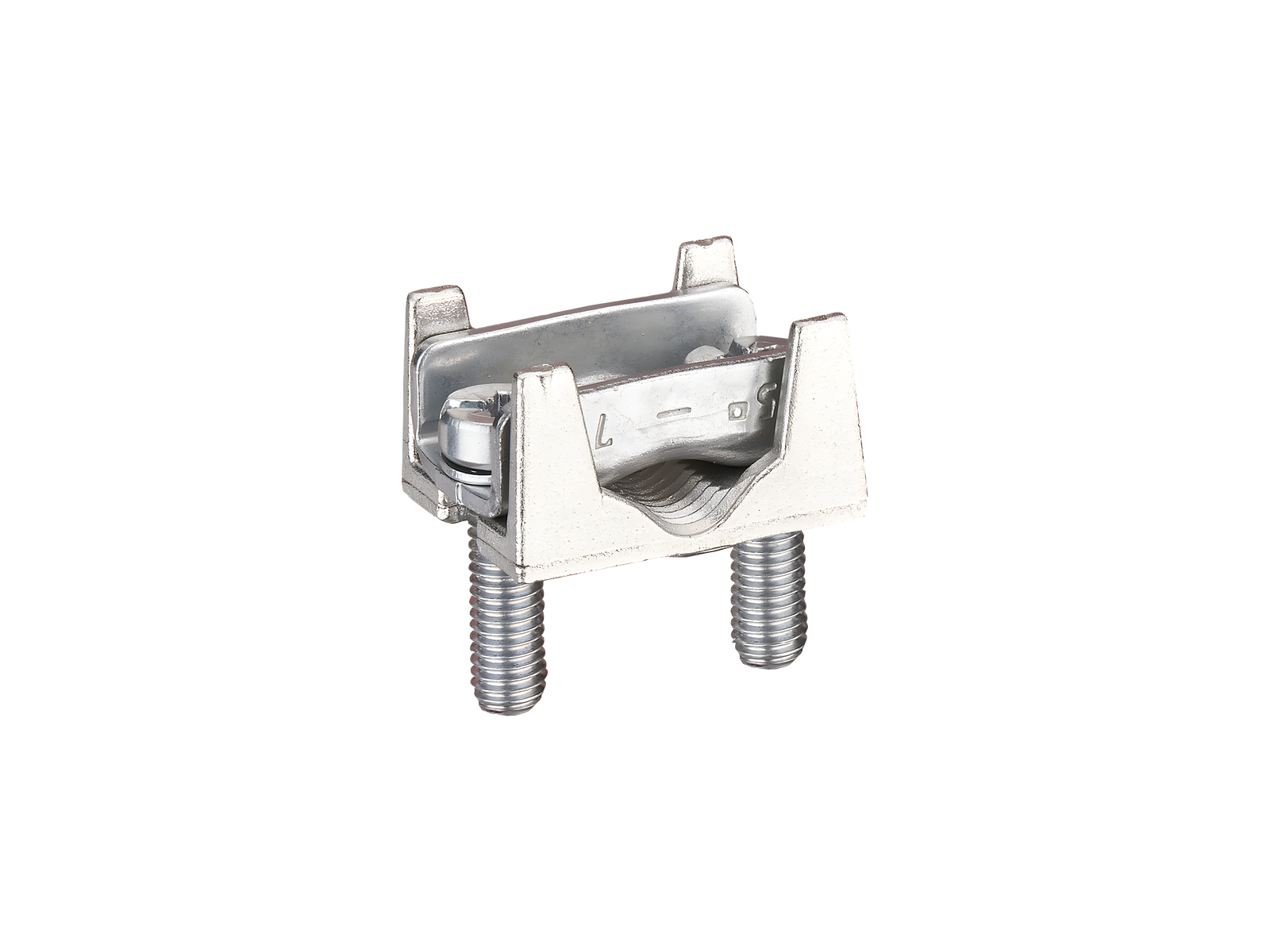

borne de prisma (33734)

La imagen puede mostrar un producto similar.

Descripción

Part No.: 33734000A

borne de prisma

für Cu / Al 10 - 95 mm²

talla 00

sistema

185Power

grupo de producto 12
subgrupo 70
embalaje 3
EAN 4021267337346
ECLASS 6.1 27142190
ECLASS 7.1 27142190
ETIM 4.0 EC002498
ETIM 5.0 EC002498

Homologaciónes

Normas

IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only

Datos técnicos

datos IEC
Normas
IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only
datos mecánicos
peso: 3.0 kg/100

Cu
1 x 10mm² re;
1 x 16-95mm² rm
1 x 35-95mm² sm
1 x 10-95mm² f
1 x 10-70mm² f+AE

puntos de apriete
Suitable for aluminium cables.
When using aluminium cables, observe the maintenance instructions.

Application notes

Suitable for aluminium cables.
When using aluminium cables, observe the maintenance instructions.
short-circuit withstandability: determined by main product

Links

Downloads

Se utiliza para

33720000A
QUADRON®185Power
interruptor-seccionador fusible vertical, 160 A
talla 00, 3 polos conmutables, con control de fusibles
high version with screw M8
para barras: 30, 40, 60, 80, 100, 120 x 10
Mas

33715000A
QUADRON®185Power
interruptor-seccionador fusible vertical, 160 A
talla 00, 1 polo conmutable
high version with screw M8
para barras: 30, 40, 60, 80, 100, 120 x 10
Mas

33724000A
QUADRON®185Power
interruptor-seccionador fusible vertical, 160 A
talla 00, 3 polos conmutables, con control de fusibles
flat version with screw M8
para barras: 30, 40, 60, 80, 100, 120 x 10
Mas

33700000A
QUADRON®185Power
interruptor-seccionador fusible vertical, 160 A
talla 00, 3 polos conmutables
high version with screw M8
para barras: 30, 40, 60, 80, 100, 120 x 10
Mas

33719000A
QUADRON®185Power
interruptor-seccionador fusible vertical, 160 A
talla 00, 1 polo conmutable
flat version with screw M8
para barras: 30, 40, 60, 80, 100, 120 x 10
Mas

33704000A
QUADRON®185Power
interruptor-seccionador fusible vertical, 160 A
talla 00, 3 polos conmutables
flat version with screw M8
para barras: 30, 40, 60, 80, 100, 120 x 10
Mas

33617000A
QUADRON®185Power Speed
seccionador vertical NH, talla de fusible 00
modelo alto, conexión superior M8
conexión atornillada
para barras: 30, 40, 60, 80, 100, 120 x 10
not suitable for systems with CrossLink protection modules
Mas

33611000A
QUADRON®185Power Speed
seccionador vertical NH, talla de fusible 00
modelo plano, conexión inferior M8
conexión atornillada
double-breaking
para barras: 30, 40, 60, 80, 100, 120 x 10
not suitable for systems with CrossLink protection modules
Mas

33622000A
QUADRON®185Power Speed
seccionador vertical NH, talla de fusible 00
modelo plano, conexión superior M8
conexión CrossLink, con control de fusibles
para barras: 30, 40, 60, 80, 100, 120 x 10
suitable for systems with CrossLink protection modules
Mas

33626000A
QUADRON®185Power Speed
seccionador vertical NH, talla de fusible 00
modelo alto, conexión superior M8
conexión CrossLink, con control de fusibles
para barras: 30, 40, 60, 80, 100, 120 x 10
suitable for systems with CrossLink protection modules
Mas

33625000A
QUADRON®185Power Speed
seccionador vertical NH, talla de fusible 00
modelo alto, conexión inferior M8
conexión atornillada, con control de fusibles
para barras: 30, 40, 60, 80, 100, 120 x 10
not suitable for systems with CrossLink protection modules
Mas

33627000A
QUADRON®185Power Speed
seccionador vertical NH, talla de fusible 00
modelo alto, conexión superior M8
modelo alto, terminales de salida en la parte frontal, conexión atornillada
para barras: 30, 40, 60, 80, 100, 120 x 10
not suitable for systems with CrossLink protection modules
Mas

33621000A
QUADRON®185Power Speed
seccionador vertical NH, talla de fusible 00
modelo plano, conexión inferior M8
conexión atornillada, con control de fusibles
para barras: 30, 40, 60, 80, 100, 120 x 10
not suitable for systems with CrossLink protection modules
Mas

33624000A
QUADRON®185Power Speed
seccionador vertical NH, talla de fusible 00
modelo alto, conexión inferior M8
conexión CrossLink, con control de fusibles
para barras: 30, 40, 60, 80, 100, 120 x 10
suitable for systems with CrossLink protection modules
Mas

33612000A
QUADRON®185Power Speed
seccionador vertical NH, talla de fusible 00
modelo plano, conexión superior M8
conexión CrossLink
double-breaking
para barras: 30, 40, 60, 80, 100, 120 x 10
suitable for systems with CrossLink protection modules
Mas

33623000A
QUADRON®185Power Speed
seccionador vertical NH, talla de fusible 00
modelo plano, conexión superior M8
conexión atornillada, con control de fusibles
para barras: 30, 40, 60, 80, 100, 120 x 10
not suitable for systems with CrossLink protection modules
Mas

33615000A
QUADRON®185Power Speed
seccionador vertical NH, talla de fusible 00
modelo alto, conexión inferior M8
conexión atornillada
para barras: 30, 40, 60, 80, 100, 120 x 10
not suitable for systems with CrossLink protection modules
Mas

33616000A
QUADRON®185Power Speed
seccionador vertical NH, talla de fusible 00
modelo alto, conexión superior M8
conexión CrossLink
para barras: 30, 40, 60, 80, 100, 120 x 10
suitable for systems with CrossLink protection modules
Mas

33610000A
QUADRON®185Power Speed
seccionador vertical NH, talla de fusible 00
modelo plano, conexión inferior M8
conexión CrossLink
double-breaking
para barras: 30, 40, 60, 80, 100, 120 x 10
suitable for systems with CrossLink protection modules
Mas

33620000A
QUADRON®185Power Speed
seccionador vertical NH, talla de fusible 00
modelo plano, conexión inferior M8
conexión CrossLink, con control de fusibles
para barras: 30, 40, 60, 80, 100, 120 x 10
suitable for systems with CrossLink protection modules
Mas

33614000A
QUADRON®185Power Speed
seccionador vertical NH, talla de fusible 00
modelo alto, conexión inferior M8
conexión CrossLink
double-breaking
para barras: 30, 40, 60, 80, 100, 120 x 10
suitable for systems with CrossLink protection modules
Mas

33613000A
QUADRON®185Power Speed
seccionador vertical NH, talla de fusible 00
modelo plano, conexión superior M8
conexión atornillada
double-breaking
para barras: 30, 40, 60, 80, 100, 120 x 10
not suitable for systems with CrossLink protection modules
Mas

33705000A
QUADRON®185Power
base vertical para fusibles NH, 160 A
talla 00, forma constructiva abierta
tornillo M8, modelo plano
para barras: 30, 40, 60, 80, 100, 120 x 10
Mas

33591000A
QUADRON®185Power
interruptor-seccionador fusible vertical, 160 A
with extended touch protection IP20 when open
talla 00, 1 polo conmutable
high version with screw M8
para barras: 30, 40, 60, 80, 100, 120 x 10
disponible en breve
Mas

33589000A
QUADRON®185Power
interruptor-seccionador fusible vertical, 160 A
with extended touch protection IP20 when open
talla 00, 3 polos conmutables
high version with screw M8
para barras: 30, 40, 60, 80, 100, 120 x 10
disponible en breve
Mas
