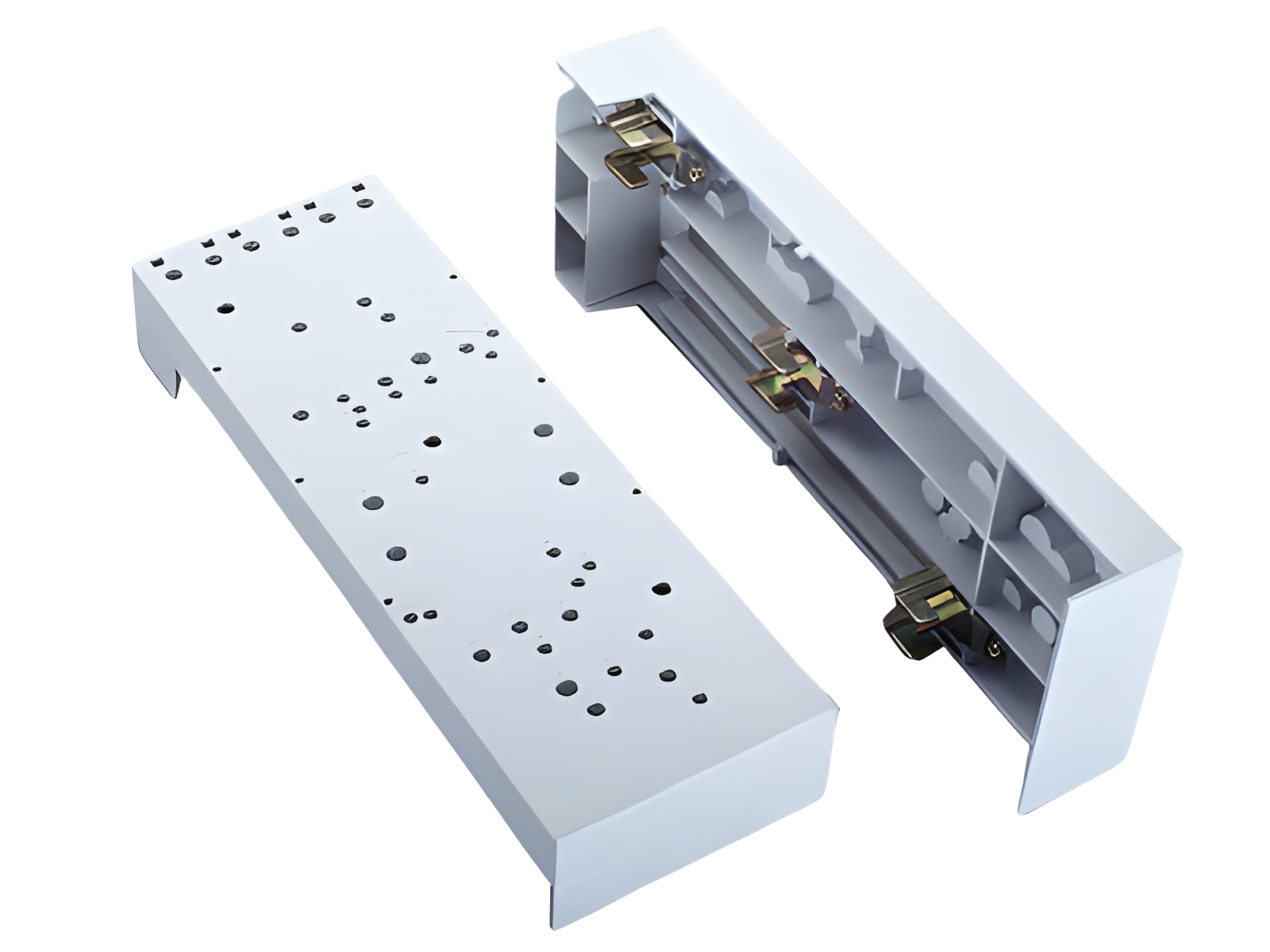

A imagem pode mostrar um produto similar.
Código da peça: 32001000
EQUES®100Energy
adaptador para barramentos, 160 A
108 x 315
para barramentos 30, 40, 50, 60 x 10
Sistema
100Energy
| Grupo de produto | 05 |
| Subgroup | 45 |
| Unidade por pacote | 1 |
| EAN | 4021267320010 |
| ECLASS 6.1 | 27370304 |
| ECLASS 7.1 | 27370304 |
| ETIM 4.0 | EC001531 |
| ETIM 5.0 | EC001531 |
Standards
IEC 61439-1:2020
Aprovação CCC: no certification required
| Dados IEC | |
| Standards | |
| IEC 61439-1:2020 |
| Dados elétricos IEC | |
| Corrente de medição (IEC): | 160 A |
| Tensão de medição (IEC) AC: | 690 V |
| Tensão nominal de isolamento: | 800 V |
| Tensão suportável nominal de impulso Uimp: | 6 kV |
Dissipação de energia do artigo:
A dissipação de energia em uma carga de 80% resulta em 11,4 W.
(A dissipação de energia em sua carga máxima seria 17,8 W.)
| Dados mecânicos | |
| L x A x P: | 108 x 315 x 49 |
| Peso: | 87,7 kg/100 |
| para barramentos: | 30, 40, 50, 60 x 10 |
|
Notas |
For safe mechanical and electrical connection of the devices to the busbar. Mounting options for DIN rails and various switchgear, for hole pattern see downloads: 2D CAD symbol |
| short-circuit withstandability: | the short-circuit capacity of the combination of adapter and MCCB depends on the MCCB |
