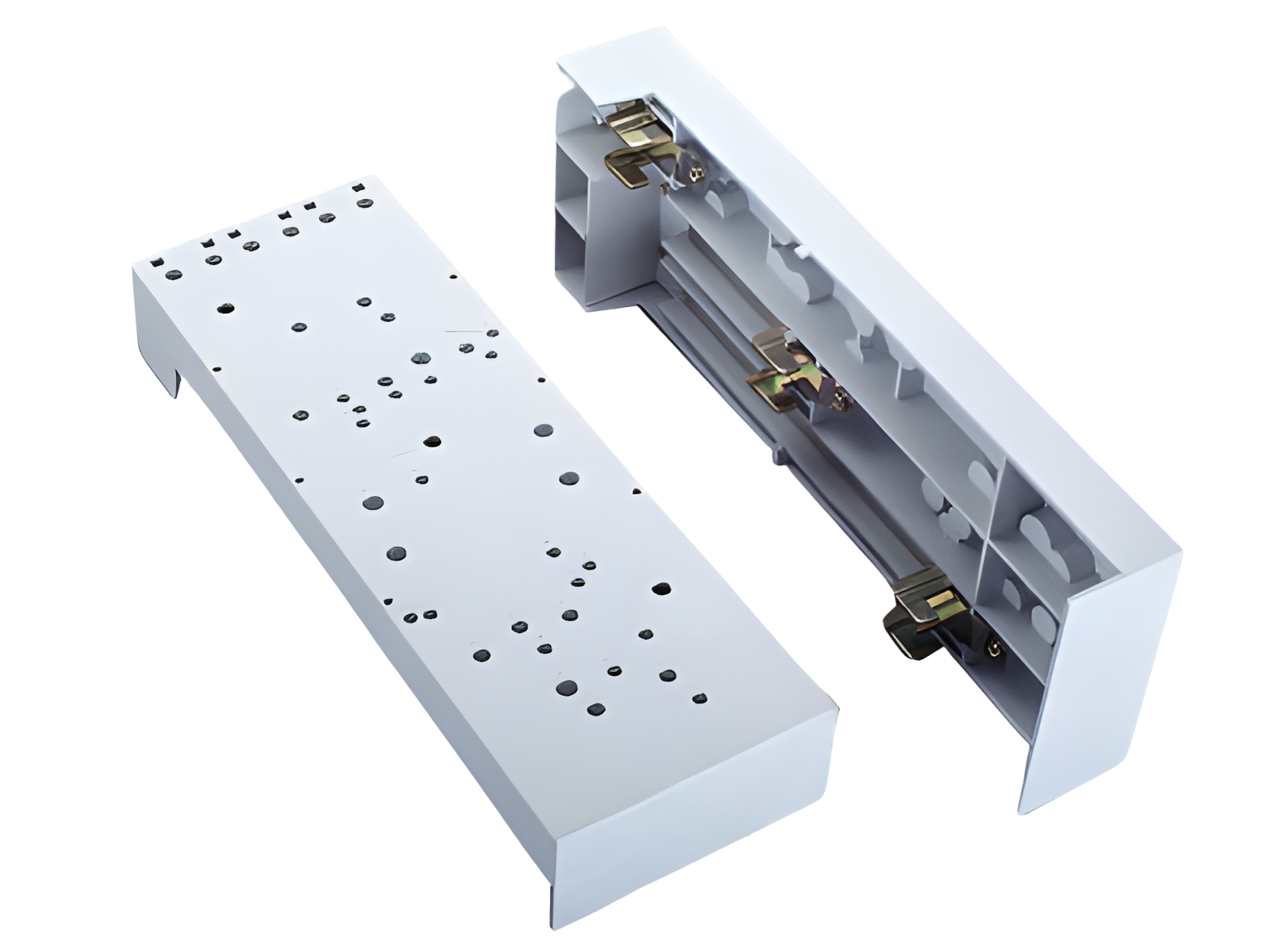

Sammelschienenadapter 160 A (32001)

Das Foto kann einen ähnlichen Artikel anzeigen.

Beschreibung

Art.-Nr.: 32001 000

EQUES®100Energy

Sammelschienenadapter 160 A

108 x 315

für Sammelschienen 30, 40, 50, 60 x 10

Auslaufartikel

Auslaufdatum: 30.06.2026

System

100Energy

Produktgruppe 05
Untergruppe 45
VE 1
EAN 4021267320010
ETIM 5.0 EC001531
ETIM 8.0 EC001531

Zulassungen

Standards

IEC 61439-1:2020

CCC Zulassung: nicht zertifizierungspflichtig

Technische Daten

Angaben IEC
Standards
IEC 61439-1:2020
Elektrische Werte IEC
Bemessungsstrom (IEC): 160 A
Bemessungsspannung (IEC) AC: 690 V
Bemessungsisolationsspannung Ui AC: 800 V
Bemessungsstossspannung Uimp: 6 kV

Verlustleistungsabgabe des Artikels:

Bei einer praxisüblichen Belastung von 80 % ergibt sich eine Leistungsabgabe von 11,4 W.

(Bei voller Belastung beträgt die Leistungsabgabe 17,8 W.)

Mechanische Werte
B x H x T: 108 x 315 x 49
Gewicht: 87,7 kg/100
für Sammelschienen: 30, 40, 50, 60 x 10
Werkstoffeigenschaften
halogenfrei: Ja

Anwendungshinweise

Zur sicheren mechanischen und elektrischen Verbindung der Geräte mit der Sammelschiene. Befestigungsmöglichkeiten für Hutschienen und verschiedene Schaltgeräte, Lochbild siehe Downloads: CAD-Symbol 2D

die Kurzschlussfestigkeit der Kombination aus Sammelschienenadapter und Leistungsschalter wird durch den Leistungsschalter bestimmt

Links

Artikelstammdaten, Übersichten und Preise

Aktuelle Preise und Zuschläge

3D und 2D Daten in vielen Formaten

CAD Daten WSCAD

Downloads

| Allgemeine technische Hinweise

| Montageanleitung

| CAD Symbol 2D DXF

| Maßskizze

| EU-Konformitätserklärung

| Produktbeschreibung (PDF)

| Produktdaten für den Bauartnachweis nach IEC / EN 61439-1

| Ausschreibungstext - erweiterte Version (*.rtf)

| Ausschreibungstext - Standardversion (*.rtf)
